21

W834

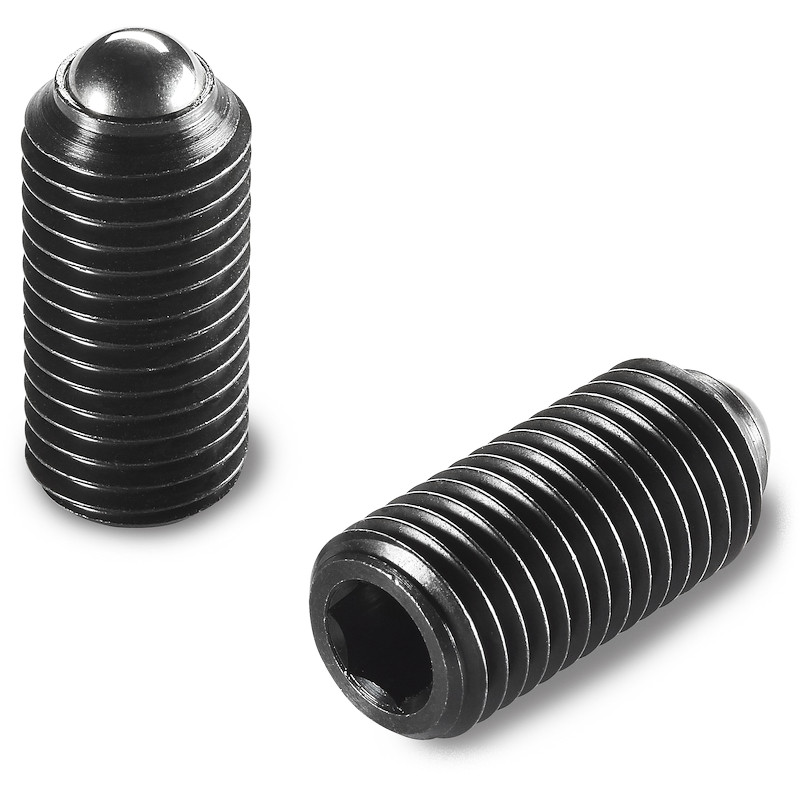

Federndes Gewindedruckstück mit Kugel

FEDERNDE DRUCKSTÜCKE MIT INNENSECHSKANT AUS STAHL UND KUGEL

Ausf. 21V01-0124

W834:
Druckstück aus Stahl der Festigkeitsklasse 5.8.

Glatt.

  • Technische Eigenschaften

    Material:
    W834:
    Druckstück aus Stahl der Festigkeitsklasse 5.8.
    W834CIN:
    Druckstück aus Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    W834:
    Brüniert.
    W834CIN:
    Natur.

    Kugel:
    Kugel aus gehärtetem Edelstahl (Lagerstahl) (AISI 420).

    Feder:
    W834:
    Feder aus Stahl.
    W834CIN:
    Feder aus Edelstahl (AISI 301).

    Art des Federschubes:
    Normal.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte
Ausführung W834: aus brüniertem Stahl

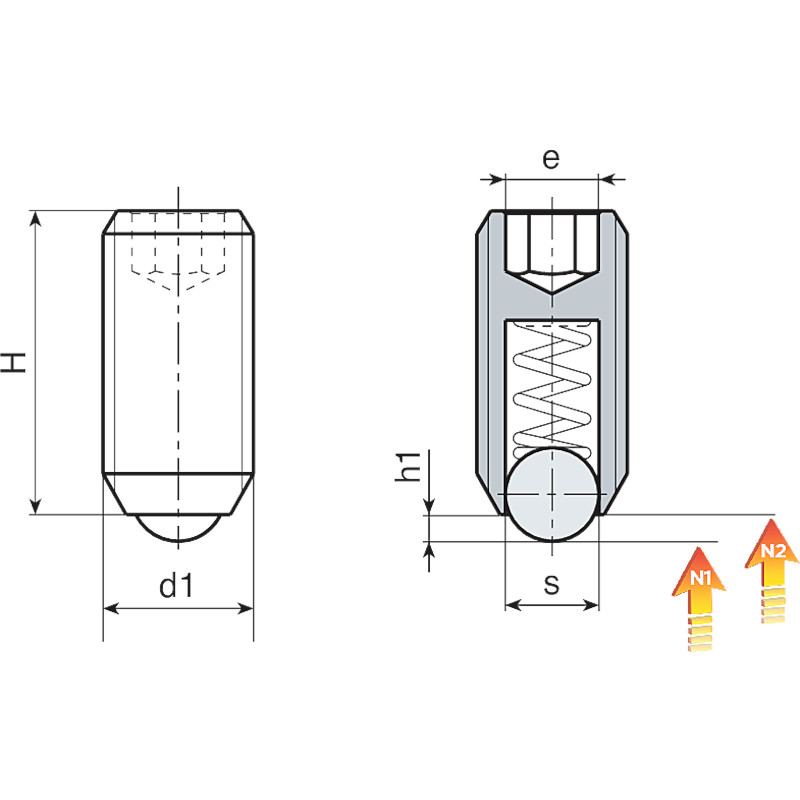

Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W834.0011 W834.VBM03 1.5 9 0.5 1.5 3 M3 0.2
W834.0012 W834.VBM04 2.5 10 0.8 4 10 M4 0.4
W834.0013 W834.VBM05 3 14 0.9 6 11 M5 1.2
W834.0014 W834.VBM06 3.5 15 1 9 13 M6 2
W834.0015 W834.VBM08 5 18 1.5 15 30 M8 4
W834.0016 W834.VBM10 6 23 2 20 35 M10 8
W834.0017 W834.VBM12 8 26 2.5 30 55 M12 12
W834.0018 W834.VBM16 10 33 3.5 65 125 M16 31
W834.0019 W834.VBM20 12 43 4.5 80 160 M20 64
W834.0020 W834.VBM24 15 48 5.5 90 180 M24 100
Ausführung W834CIN - aus Edelstahl (AISI 303)
Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W834.0001 W834.INM03CIN 1.5 9 0.5 1.5 3 M3 0.2
W834.0002 W834.INM04CIN 2.5 10 0.8 4 10 M4 0.4
W834.0003 W834.INM05CIN 3 14 0.9 6 11 M5 1.2
W834.0004 W834.INM06CIN 3.5 15 1 9 13 M6 2
W834.0005 W834.INM08CIN 5 18 1.5 15 30 M8 4
W834.0006 W834.INM10CIN 6 23 2 20 35 M10 8
W834.0007 W834.INM12CIN 8 26 2.5 30 55 M12 12
W834.0008 W834.INM16CIN 10 33 3.5 65 125 M16 31
W834.0009 W834.INM20CIN 12 43 4.5 80 160 M20 64
W834.0010 W834.INM24CIN 15 48 5.5 90 180 M24 100
