21

W835

Federndes Gewindedruckstück mit Kugel

FEDERNDE DRUCKSTÜCKE MIT INNENSECHSKANT AUS STAHL UND KUGEL

Ausf. 21V01-0124

W835:
Druckstück aus Stahl der Festigkeitsklasse 5.8.

Glatt.

  • Technische Eigenschaften

    Material:
    W835:
    Druckstück aus Stahl der Festigkeitsklasse 5.8.
    W835CIN:
    Druckstück aus Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    W835:
    Brüniert.
    W835CIN:
    Natur.

    Kugel:
    Kugel aus gehärtetem Edelstahl (Lagerstahl) (AISI 420).

    Feder:
    W835:
    Feder aus Stahl.
    W835CIN:
    Feder aus Edelstahl (AISI 301).

    Art des Federschubes:
    Erhöht.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

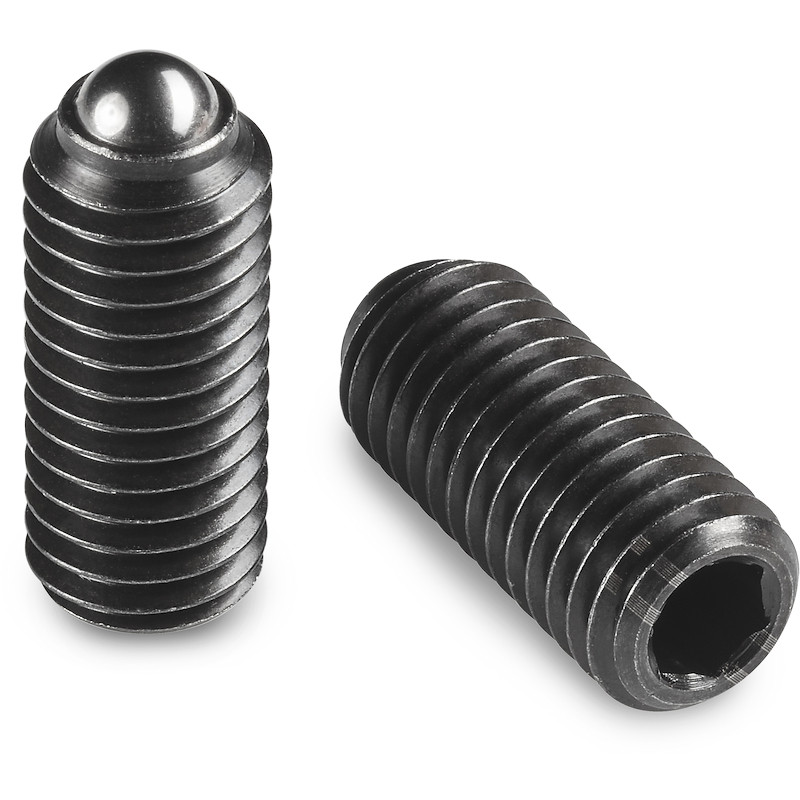

Ausführung W835: aus brüniertem Stahl

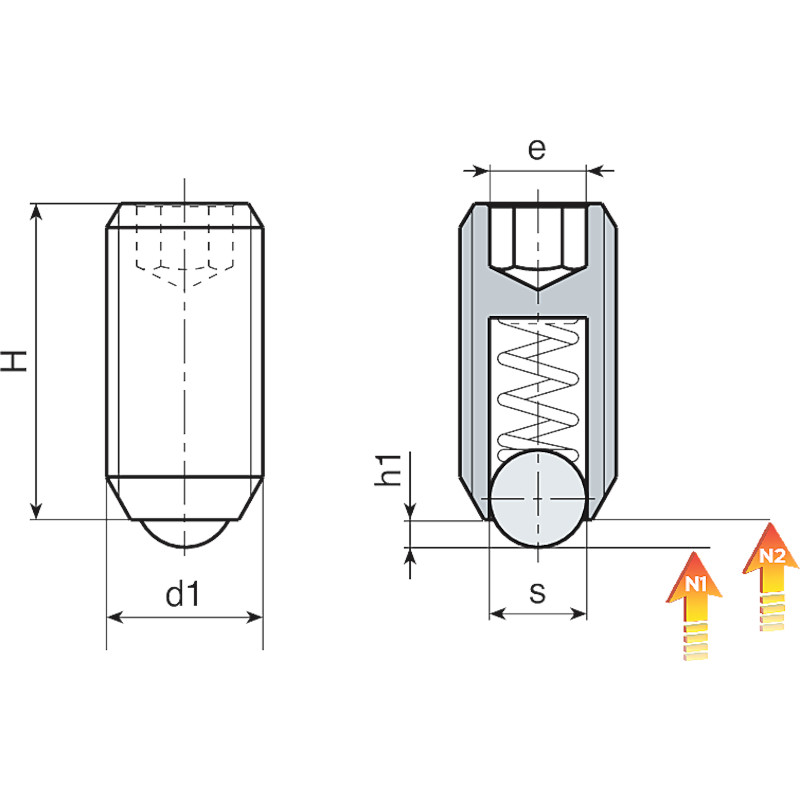

Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W835.0011 W835.VBM03 1.5 9 0.5 12 22 M4 0.2
W835.0012 W835.VBM04 2.5 10 0.8 12 22 M4 0.4
W835.0013 W835.VBM05 3 14 0.9 19 30 M5 1.2
W835.0014 W835.VBM06 3.5 15 1 28 40 M6 2
W835.0015 W835.VBM08 5 18 1.5 47 73 M8 4
W835.0018 W835.VBM10 6 23 2 66 100 M10 8
W835.0019 W835.VBM12 8 26 2.5 66 120 M12 12
W835.0020 W835.VBM16 10 33 3.5 90 180 M16 31
W835.0021 W835.VBM20 12 43 4.5 115 240 M20 64
W835.0022 W835.VBM24 15 48 5.5 130 270 M24 100

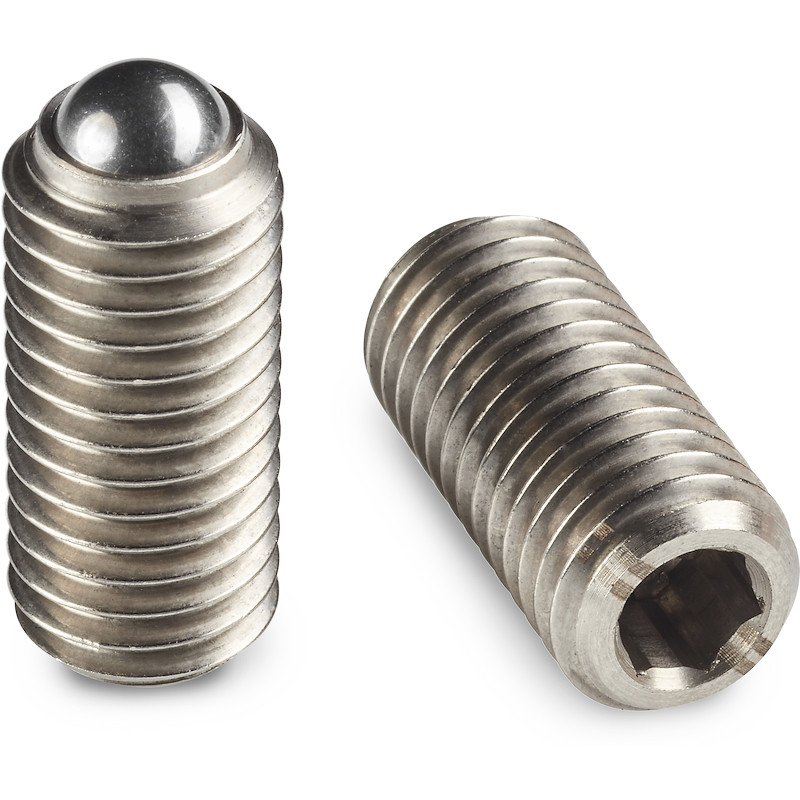

Ausführung W835CIN - aus Edelstahl (AISI 303)
Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W835.0001 W835.INM03CIN 1.5 9 0.5 12 22 M3 0.2
W835.0002 W835.INM04CIN 2.5 10 0.8 12 22 M4 0.4
W835.0003 W835.INM05CIN 3 14 0.9 12 30 M5 1.2
W835.0004 W835.INM06CIN 3.5 15 1 28 40 M6 2
W835.0005 W835.INM08CIN 5 18 1.5 47 73 M8 4
W835.0006 W835.INM10CIN 6 23 2 66 100 M10 8
W835.0007 W835.INM12CIN 8 26 2.5 66 120 M12 12
W835.0008 W835.INM16CIN 10 33 3.5 90 180 M16 31
W835.0009 W835.INM20CIN 12 43 4.5 115 240 M20 64
W835.0010 W835.INM24CIN 15 48 5.5 130 270 M24 100
