W840

Federndes Gewindedruckstück mit Spitze

FEDERNDE DRUCKSTÜCKE MIT INNENSECHSKANT AUS STAHL UND DRUCKSTIFT

Ausf. 21V01-0124

W840:
Druckstück aus Stahl der Festigkeitsklasse 5.8.

Glatt.

  • Technische Eigenschaften

    Material:
    W840:
    Druckstück aus Stahl der Festigkeitsklasse 5.8.
    W840CIN:
    Druckstück aus Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    W840:
    Brüniert.
    W840CIN:
    Natur.

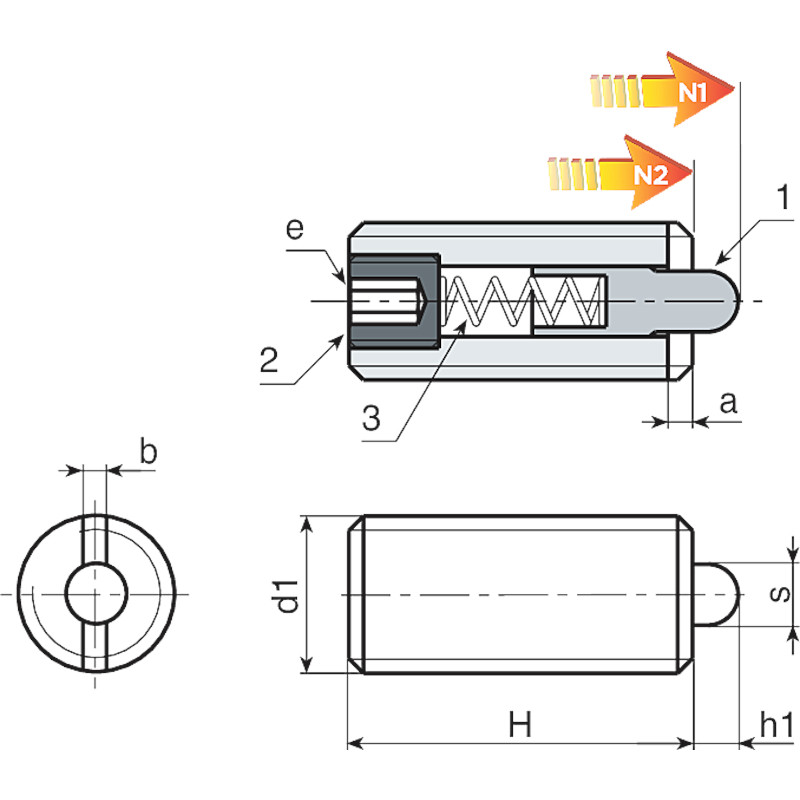

    Spitze:
    W840:
    (1) Druckstift aus gehärtetem, brüniertem Stahl.
    W840CIN:
    (1) Druckstift aus Edelstahl (AISI 303).

    Feder:
    W840:
    (3) Feder aus Stahl.
    W840CIN:
    (3) Feder aus Edelstahl (AISI 301).

    Stift:
    W840:
    (2) Innensechskant aus brüniertem Stahl (geklebt).
    W840CIN:
    (2) Innensechskant aus Edelstahl (AISI 303) (geklebt).

    Art des Federschubes:
    Normal.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

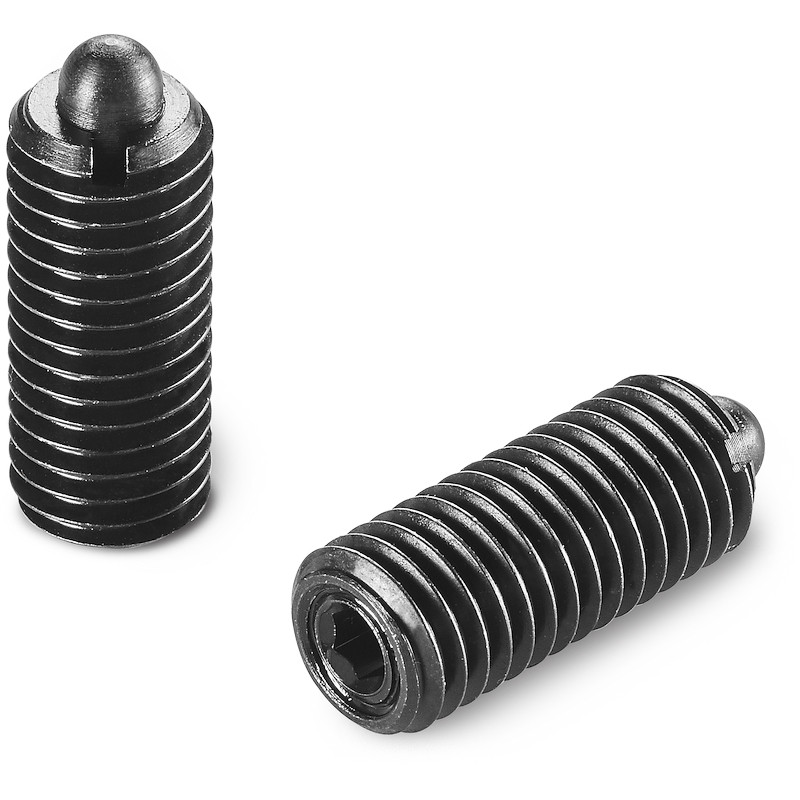

Ausführung W840: aus brüniertem Stahl
Codice art. s H h1 e a b N1 (N) N2 (N) d16H
W840.0010 W840.VBM04 1.5 15 1.5 1.3 0.6 0.6 5 16 M4 0.8
W840.0011 W840.VBM05 2.4 18 2.3 1.5 0.8 0.8 6 20 M5 1.3
W840.0012 W840.VBM06 2.7 20 2.5 2 1 1 7 20 M6 2.5
W840.0013 W840.VBM08 3.5 22 3 2.5 1.4 1.2 9 35 M8 6
W840.0014 W840.VBM10 4 22 3 3 1.4 1.6 9 35 M10 9
W840.0015 W840.VBM12 6 28 4 4 2 2 10 55 M12 16
W840.0016 W840.VBM16 7.5 32 5 5 2.5 2.5 45 100 M16 35
W840.0017 W840.VBM20 10 40 7 6 3 2.5 60 120 M20 65
W840.0018 W840.VBM24 12 52 10 8 3 2.5 80 160 M24 122

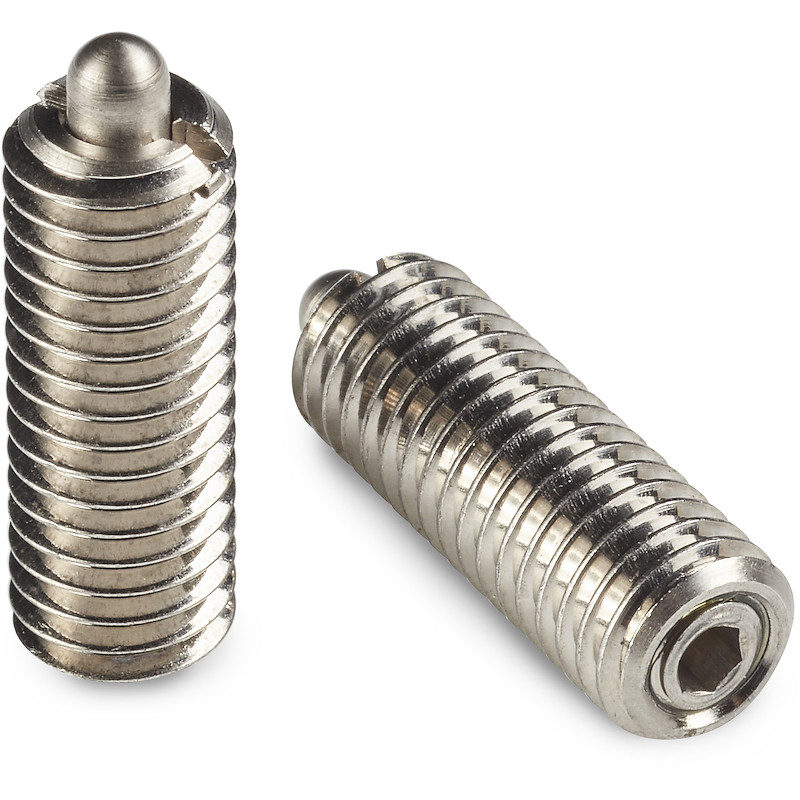

Ausführung W840CIN - aus Edelstahl (AISI 303)
Codice art. s H h1 e a b N1 (N) N2 (N) d16H
W840.0002 W840.INM05CIN 2.4 18 2.3 1.5 0.8 0.8 6 20 M5 1.3
W840.0003 W840.INM06CIN 2.7 20 2.5 2 1 1 7 20 M6 2.5
W840.0004 W840.INM08CIN 3.5 22 3 2.5 1.4 1.2 9 35 M8 6
W840.0005 W840.INM10CIN 4 22 3 3 1.4 1.6 9 35 M10 9
W840.0006 W840.INM12CIN 6 28 4 4 2 2 10 55 M12 16
W840.0007 W840.INM16CIN 7.5 32 5 5 2.5 2.5 45 100 M16 35
