05

E222

Kurbeln mit Glattloch

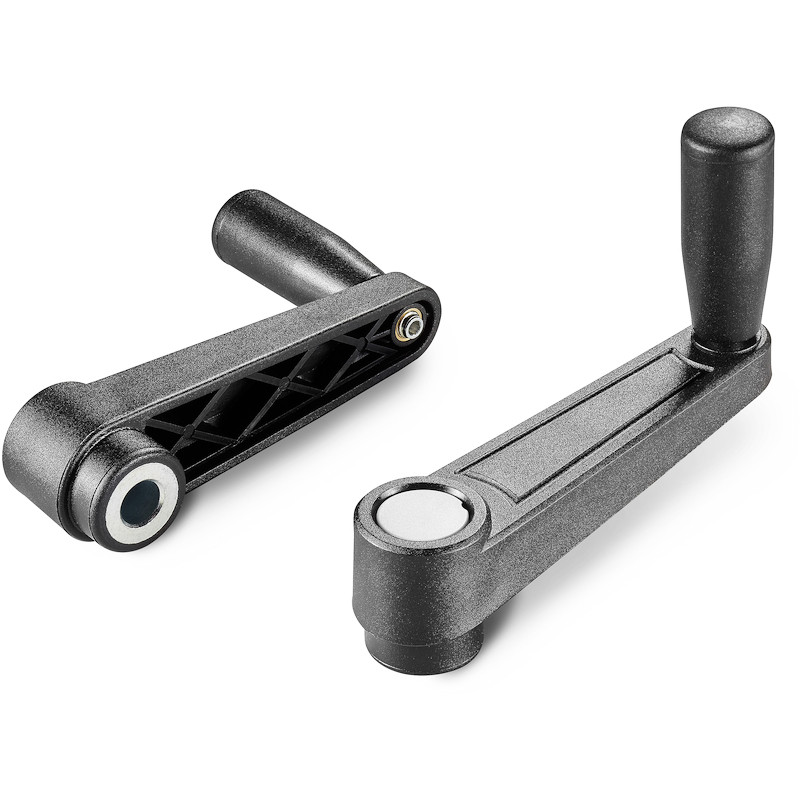

HANDKURBEL MIT DURCHGANGSBOHRUNG (PASSUNG) UND DREHGRIFF M129

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M129 [S.FAM_M129.

    Weitere Möglichkeiten:
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

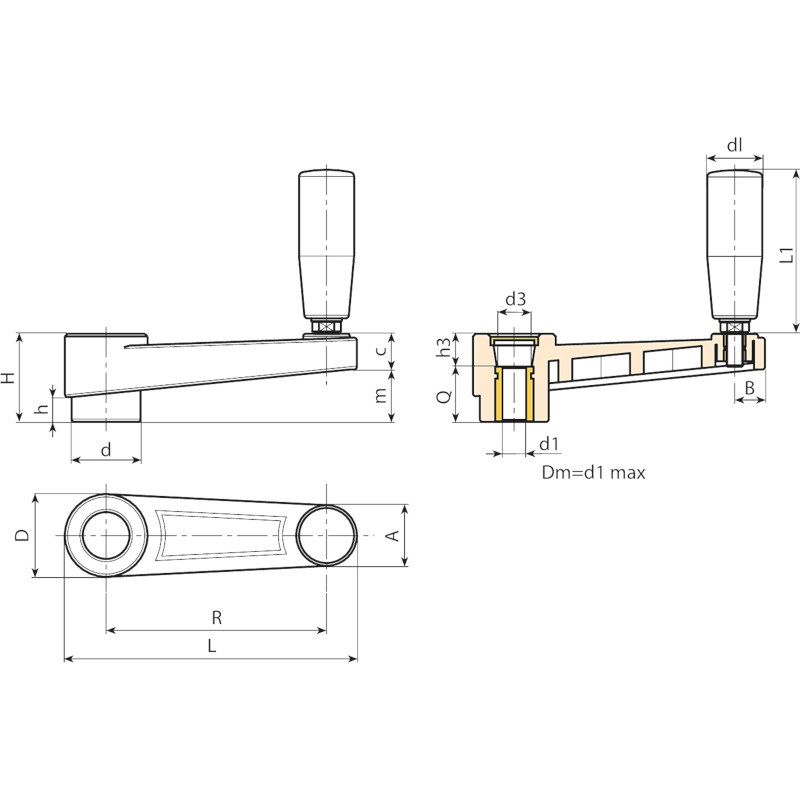

Codice Art. L R H D d m c A B h d3 h3 dm d1H10 Q dl L1 3D
E222065.0008 E222065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 20 20 52 111
E222065.0003 E222065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 52 117
E222065.0004 E222065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 52 114
E222080.0013 E222080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 24 20 52 135
E222080.0003 E222080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 52 140
E222080.0005 E222080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 52 136
E222110.0001 E222110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 28 23,5 63 182
E222110.0007 E222110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 63 179
E222110.0004 E222110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 63 175
E222140.0001 E222140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 30 25 72 271
E222140.0003 E222140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 72 265
E222140.0004 E222140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14  30 25 72 261
E222140.0005 E222140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 72 255
E222185.0001 E222185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 08  34 26 82 450
E222185.0004 E222185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 82 442

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
