05

E220

Handkurbeln mit Gewindeloch

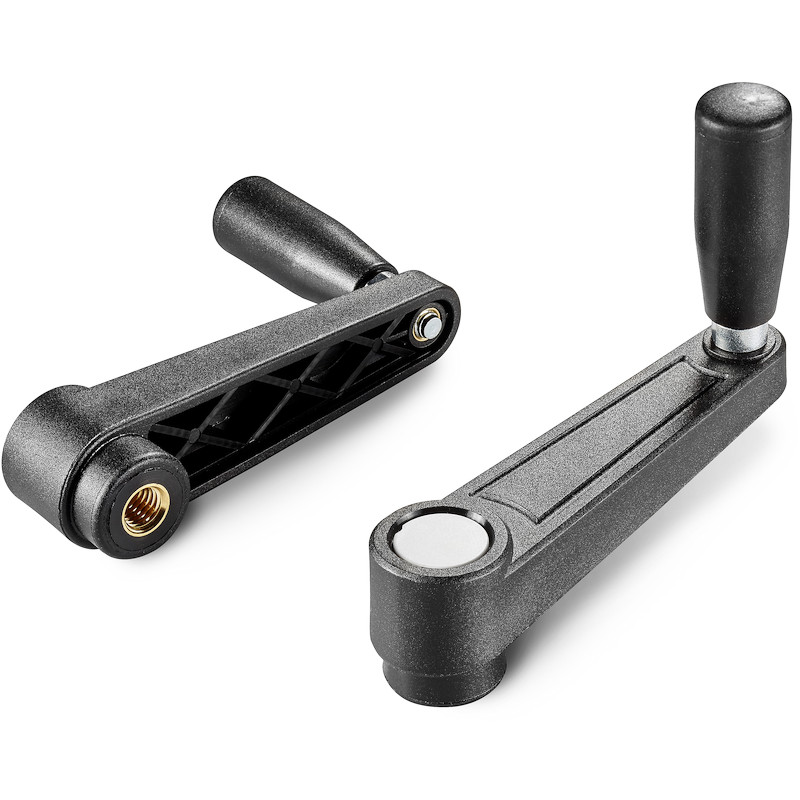

HANDKURBEL MIT INNENGEWINDE UND DREHGRIFF M145

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Gewindebuchse aus Messing (Gewindetoleranz 6H).
    (*) Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145-Codice.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

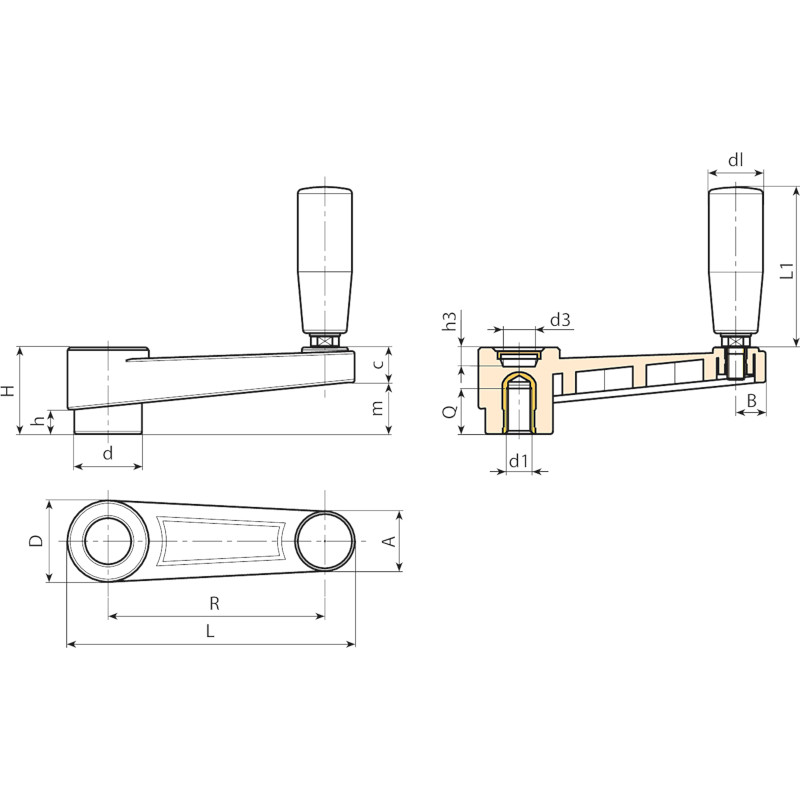

Codice Art. L R H D d m c A B h d3 h3 d16H Q dl L1 3D
E220065.0001 E220065.TM0801 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 M8 13 20 56 69
E220065.0002 E220065.TM1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 M10 13 20 56 72
E220065.0003 E220065.TM1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 M12 13 20 56 75
E220080.0001 E220080.TM0801 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 M8 13 20 56 85
E220080.0002 E220080.TM1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 M10 13 20 56 89
E220080.0003 E220080.TM1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 M12 13 20 56 92
E220110.0001 E220110.TM1001 140 110 39 35 29 25 14 24 12 11 19,5 11 M10 13 23,5 68 149
E220110.0002 E220110.TM1201 140 110 39 35 29 25 14 24 12 11 19,5 11 M12 17 23,5 68 151
E220110.0003 E220110.TM1401 140 110 39 35 29 25 14 24 12 11 19,5 11 M14 17 23,5 68 154
E220140.0001 E220140.TM1201 175 140 49 44 35,5 33 17 27 13 15,5 24 19 M12 17 25 77 228
E220140.0002 E220140.TM1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 M14 17 25 77 213
E220140.0003 E220140.TM1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 (*) M16 17 25 77 241
E220185.0001 E220185.TM1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 M12 17 26 86 304
E220185.0002 E220185.TM1401 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 M14 17 26 86 310
E220185.0003 E220185.TM1601 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 (*) M16 17 26 86 321
