Kurbeln mit Glattloch

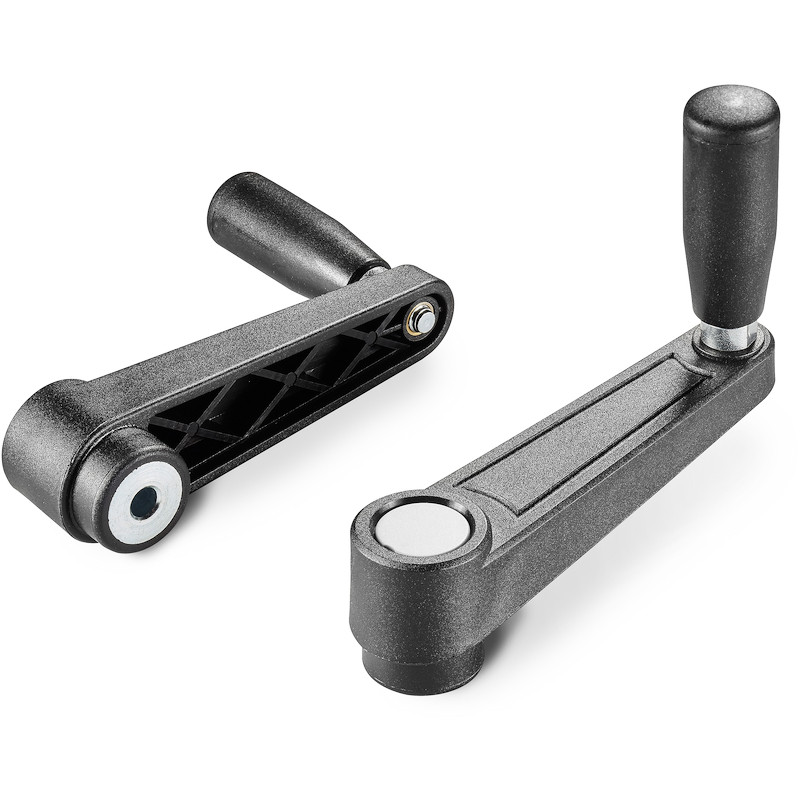

HANDKURBEL MIT DURCHGANGSBOHRUNG (PASSUNG) UND DREHGRIFF M145

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Stopfen:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145-Codice.

    Weitere Möglichkeiten:
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

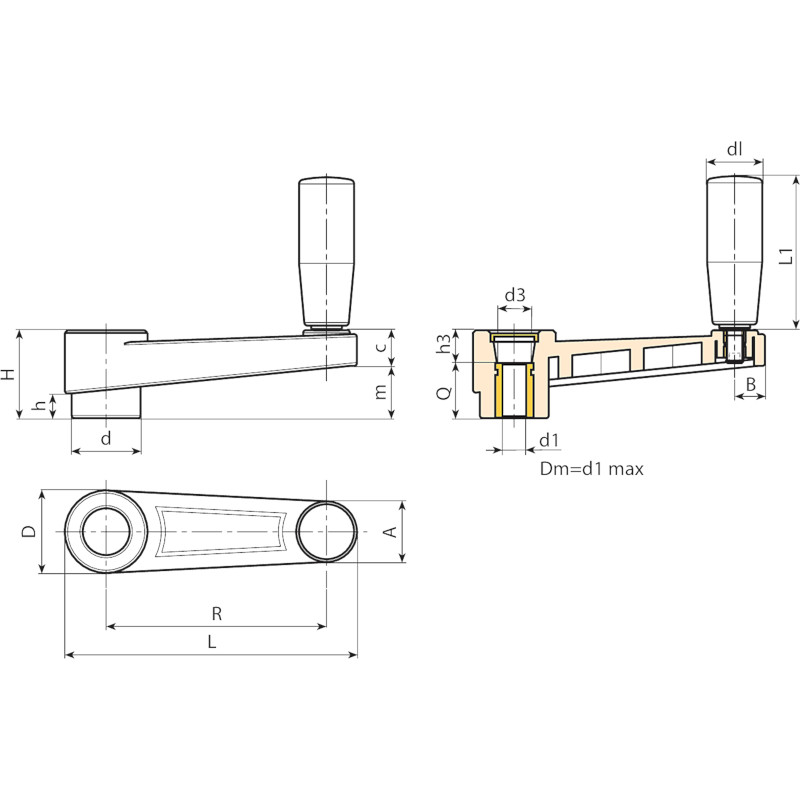

Codice Art. L R H D d m c A B h d3 h3 dm d1H10 Q dl L1 3D
E221065.0003 E221065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 20 20 56 101
E221065.0001 E221065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 56 107
E221065.0002 E221065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 56 104
E221080.0003 E221080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 56 125
E221080.0001 E221080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 56 130
E221080.0002 E221080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 56 127
E221110.0001 E221110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 68 175
E221110.0002 E221110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 68 172
E221110.0003 E221110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 68 169
E221140.0001 E221140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 25 77 263
E221140.0002 E221140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 77 257
E221140.0003 E221140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 25 77 253
E221140.0004 E221140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 77 249
E221185.0001 E221185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 8 34 26 86 440
E221185.0002 E221185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 86 433

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
