Kurbeln mit Glattloch

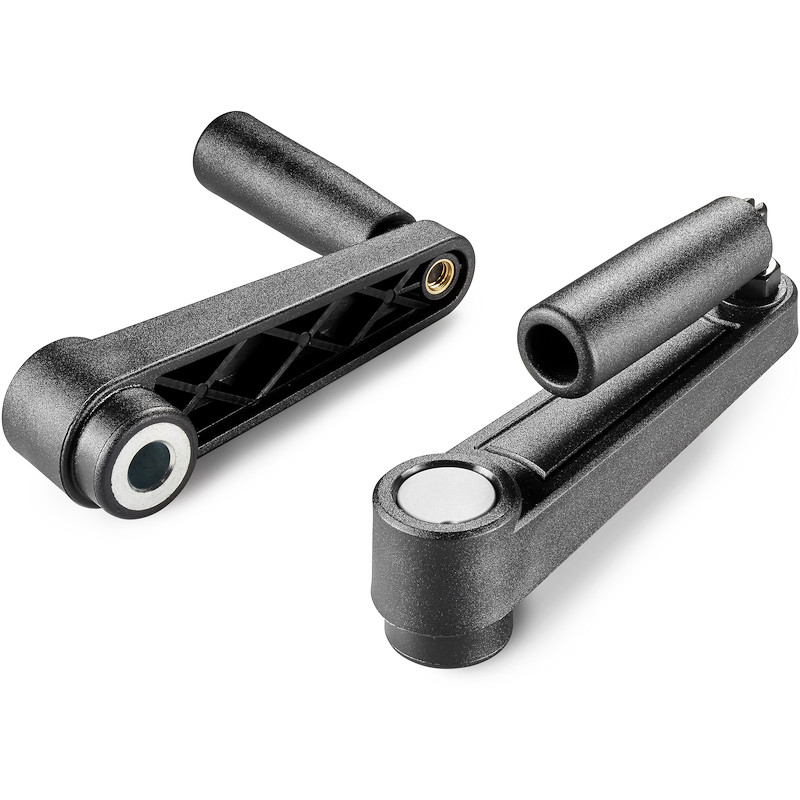

HANDKURBEL MIT UMLEGGRIFF UND DURCHGANGSBOHRUNG (PASSUNG)

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Umlegbarer Drehgriff Art. M136 [S.FAM_M136-Codice.

    Weitere Möglichkeiten:
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

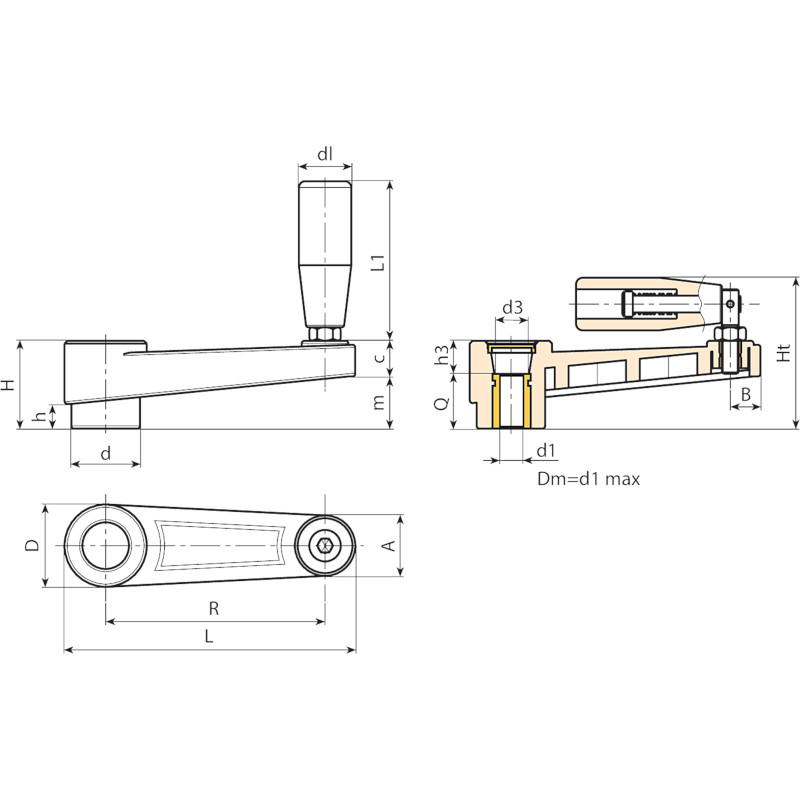

Codice Art. L R H Ht D d m c A B h d3 h3 dm d1H10 Q dl L1 3D
E217065.0018 E217065.TP0501 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 20 54 105
E217065.0006 E217065.TD1001 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 54 100
E217065.0011 E217065.TD1201 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 54 97
E217080.0015 E217080.TP0501 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 54 115
E217080.0003 E217080.TD1001 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 54 110
E217080.0007 E217080.TD1201 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 54 107
E217110.0001 E217110.TD0801 140 110 39 68 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 76 156
E217110.0008 E217110.TD1001 140 110 39 68 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 76 153
E217110.0010 E217110.TD1201 140 110 39 68 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 76 150
E217140.0004 E217140.TD0801 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 20 8 30 26 89 300
E217140.0007 E217140.TD1201 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 20 12 30 26 89 245
E217140.0009 E217140.TD1401 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 20 14 30 26 89 242
E217140.0013 E217140.TD1601 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 20 16 30 26 89 238
E217185.0001 E217185.TD0801 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 22 34 26 97 450
E217185.0004 E217185.TD1201 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 97 445

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.

Anfrage
