05

E218

Handkurbeln mit Gewindeloch

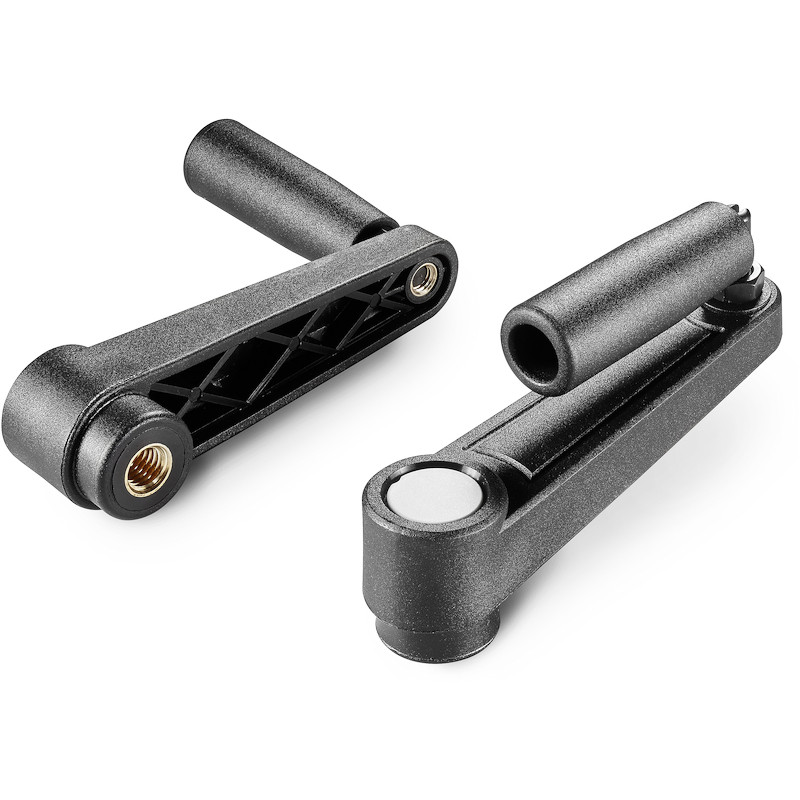

HANDKURBEL MIT UMLEGGRIFF UND INNENGEWINDE

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Gewindebuchse aus Messing (Gewindetoleranz 6H).
    (*) Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Umlegbarer Drehgriff Art. M136 [S.FAM_M136-Codice.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

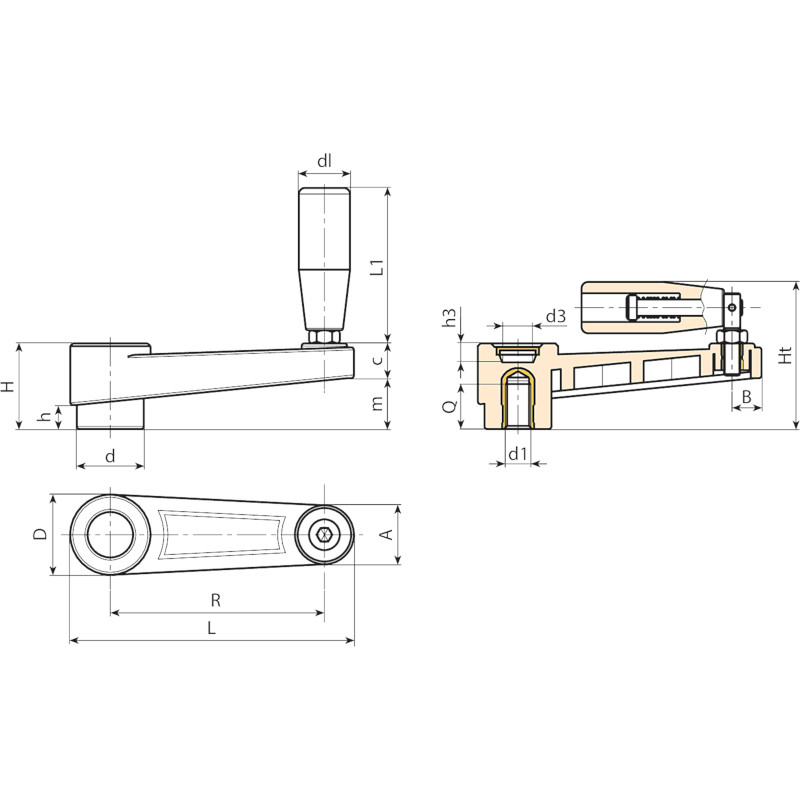

Codice Art. L R H Ht D d m c A B h d3 h3 d16H Q dl L1 3D
E218065.0001 E218065.TM0801 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 M8 13 20 54 78
E218065.0002 E218065.TM1001 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 M10 13 20 54 78
E218065.0004 E218065.TM1201 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 M12 13 20 54 83
E218080.0001 E218080.TM0801 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 M8 13 20 54 94
E218080.0003 E218080.TM1001 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 M10 13 20 54 95
E218080.0004 E218080.TM1201 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 M12 13 20 54 100
E218110.0002 E218110.TM1001 140 110 39 68 35 29 25 14 24 12 11 19,5 11 M10 13 23,5 76 156
E218110.0004 E218110.TM1201 140 110 39 68 35 29 25 14 24 12 11 19,5 11 M12 17 23,5 76 156
E218110.0007 E218110.TM1401 140 110 39 68 35 29 25 14 24 12 11 19,5 11 M14 17 23,5 76 156
E218140.0001 E218140.TM1201 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 M12 17 26 89 274
E218140.0003 E218140.TM1401 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 M14 17 26 89 283
E218140.0004 E218140.TM1601 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 M16 (*) 17 26 89 290
E218185.0001 E218185.TM1201 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 M12 17 26 97 340
E218185.0003 E218185.TM1401 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 M14 17 26 97 345
E218185.0005 E218185.TM1601 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 M16 (*) 17 26 97 360
