Handkurbeln mit Sechskantloch / Sechskantstift

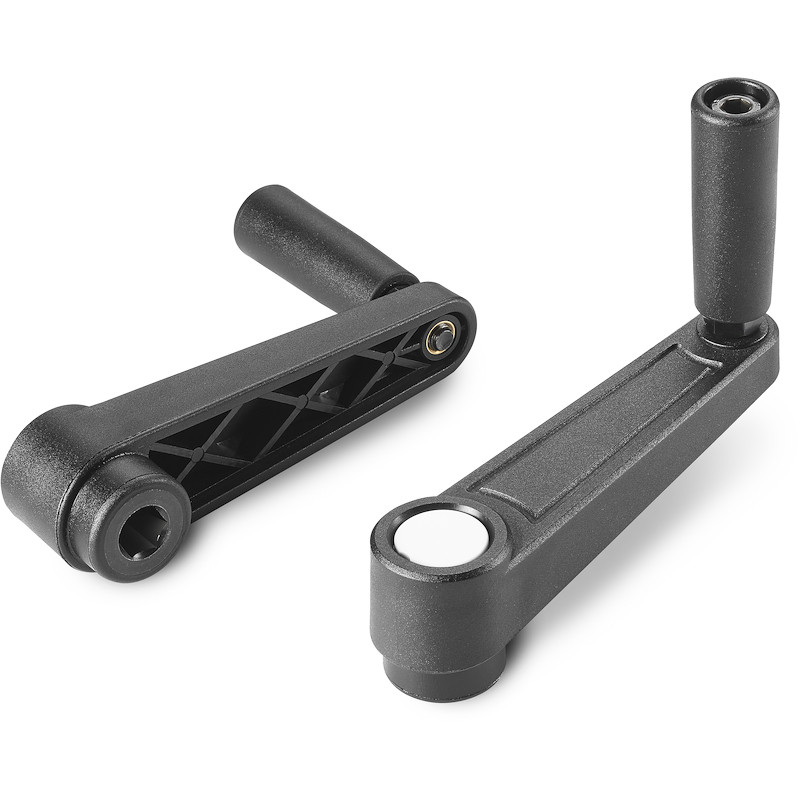

HANDKURBEL MIT INNENSECHSKANT UND DREHGRIFF

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse mit durchgehender Sechskantbohrung aus brüniertem Stahl (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M144 [S.FAM_M144.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

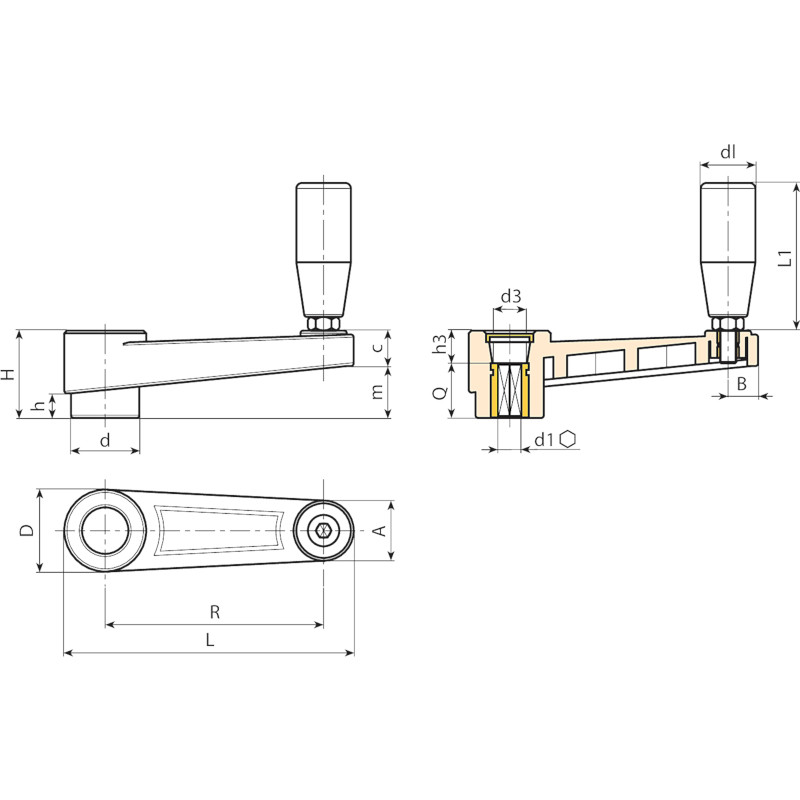

Codice Art. L R H D d m c A B h d3 h3 d1H10 Q dl L1 3D
E230065.0002 E230065.TE0601P 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 19 54 96
E230065.0001 E230065.TE0801P 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 19 54 93
E230080.0001 E230080.TE1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 19 54 105
E230080.0002 E230080.TE1201P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 12 24 19 54 103
E230110.0001 E230110.TE1201P 140 110 39 35 29 22 14 24 12 11 19,5 11 12 28 21 66 152
E230110.0002 E230110.TE1401P 140 110 39 35 29 22 14 24 12 11 19,5 11 14 28 21 66 149
E230140.0001 E230140.TE1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 23,5 76 242
E230140.0002 E230140.TE1601P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 16 30 23,5 76 238
E230185.0001 E230185.TE1601P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 16 34 25,5 87 385
E230185.0002 E230185.TE1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 17 34 25,5 87 385
