K904

Szabályozó kézikerekek peremmel gravitációs pozíciójelzőhöz

TÖMÖR SZABÁLYOZÓ KÉZIKERÉK JELZŐ FÉSZEKKEL ÉS FORGÓ, ÖSSZECSUKHATÓ FOGANTYÚVAL

Ver. 11V01-0124

Erősített és stabilizált kézikerék.
Olajokkal és zsírokkal szemben ellenálló.

Szatén.

  • Műszaki jellemzők

    Anyagok:
    Erősített és stabilizált kézikerék.
    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:
    Szatén.

    Szín:
    Fekete (RAL 9011).

    Betét:
    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Oldalsó betét:
    Sárgaréz betét menetes átmenő furattal.

    Oldalsó fogantyú:
    Forgó fogantyú, cikksz M136 [oldal:FAM_M136-Codice.

    Felszerelhető jelző:
    A K650 vagy K660 típusú gravitációs pozíciójelzőket használja. A jelző csak függőleges helyzetben használható (vízszintes géptengely). A jelzőt és a megfelelő d7 hernyócsavart külön kell megvásárolni. A jelzőre vonatkozó további információk a K650 és K660 termékek oldalain találhatók [oldal:FAM_K650-Codiceés oldal:FAM_K660-Codice.
    (*) A KS08050.T01 adapterrel a K650050 jelző szerelhető fel.

    Rögzítési módszer:
    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket [oldal:FAM_NT10-Codice.

    Speciális kérések:
    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók. Egészítse ki ZB betűkkel a standard kódot. Példa: K904100.T050D1001PZB.
    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
    A jelzőt külön kell megrendelni.
    Kérésre és speciális mennyiségek esetében módosítani lehet a jelző fészkét.

    Átmérő/jelző kombinációk:
    d5=50 --> K650050
    d5=80 --> K650080 vagy K660080

  • Tartozékok

Alternatív termékek

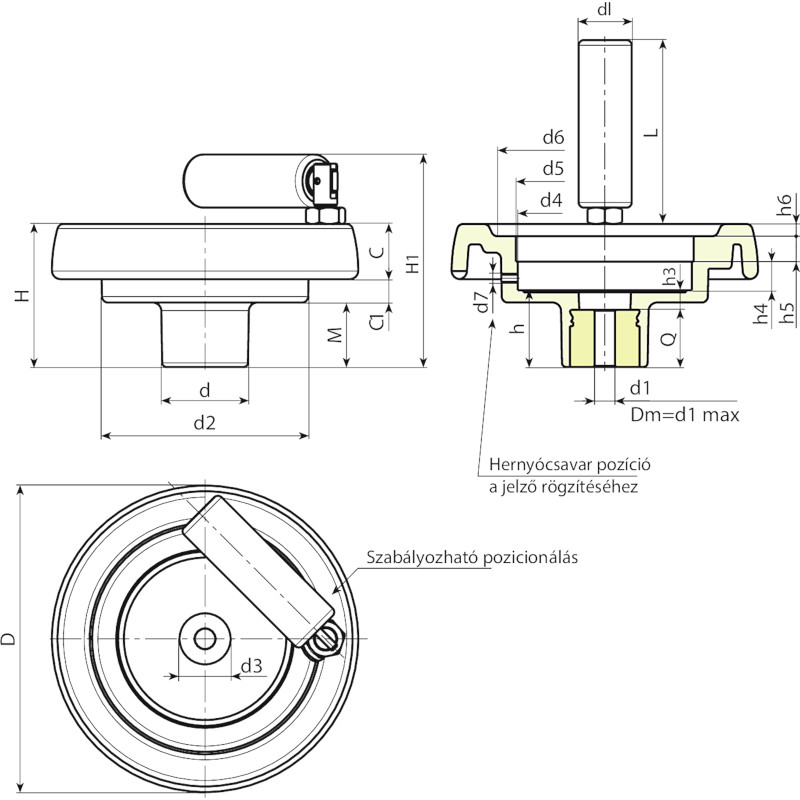

Codice art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K904087.0001 K904087.T050P5.801P 86 53 77 32 62 21 17 15 20 50,8 50 63 M6 26,5 6,5 11,5 12 3 20 56 12 5,8 20 195
K904100.0001 K904100.T050P6.801P 99 55,5 80 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 29 9 11,5 12 3,5 20 56 12 6,8 20 210
K904130.0005 K904130.T080P6.801P 129 64,5 94 42 100 27,5 23 14 29 85,7 80* 90 M6 34 10 13,5 12,5 5 25 76 20 6,8 24 420
K904150.0002 K904150.T080P6.801P 149 69 104 42 101 31 25,5 12,5 29 85,7 80* 106 M6 37 9 13,5 12,5 6,5 26 89 20 6,8 28 580
K904175.0001 K904175.T080P6.801P 175 72 107 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 38 10 12,5 14 8 26 89 20 6,8 28 800
K904200.0002 K904200.T080P6.801P 199 71 106 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13,5 12,5 10 26 97 22 6,8 23 970

Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
