Volantini di manovra con sede per indicatore gravitazionale

VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE E CON MANICO GIREVOLE E PIEGHEVOLE

Ver. 11V01-0124

Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.

Satinata.

  • Caratteristiche tecniche

    Materiali:
    Poliammide rinforzata e stabilizzata.
    Resistente ad olii e grassi.

    Superficie:
    Satinata.

    Colore:
    Nero (RAL 9011).

    Inserto:
    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:
    Boccola in ottone con foro filettato passante.

    Manico laterale:
    Manico girevole Art. M136.

    Indicatore Montabile:
    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagine relative agli articoli K650 e K660.
    (*) Con l’adattatore KS08050.T01 è possibile montare l’indicatore K650050.

    Fissaggio:
    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste Speciali:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: K904100.T050D1001PZB.
    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
    Indicatore da ordinare a parte.
    Su richiesta e per quantità la sede indicatore può essere variata.

    Corrispondenze Diametri/Indicatori:
    d5=50 --> K650050
    d5=80 --> K650080 o K660080

  • Accessori

Prodotti alternativi

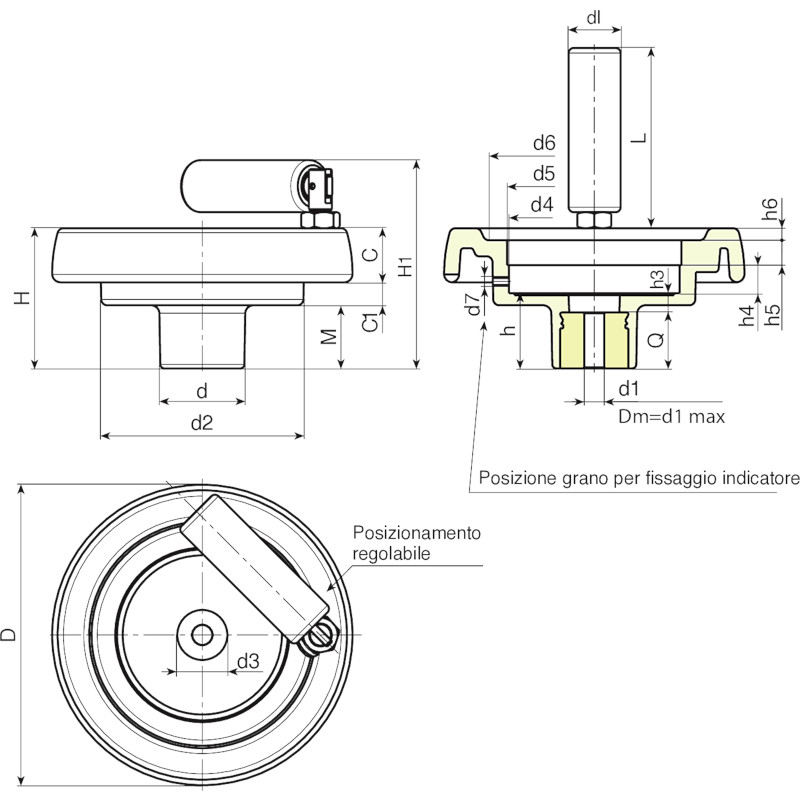

Codice art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K904087.0001 K904087.T050P5.801P 86 53 77 32 62 21 17 15 20 50,8 50 63 M6 26,5 6,5 11,5 12 3 20 56 12 5,8 20 195
K904100.0001 K904100.T050P6.801P 99 55,5 80 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 29 9 11,5 12 3,5 20 56 12 6,8 20 210
K904130.0005 K904130.T080P6.801P 129 64,5 94 42 100 27,5 23 14 29 85,7 80* 90 M6 34 10 13,5 12,5 5 25 76 20 6,8 24 420
K904150.0002 K904150.T080P6.801P 149 69 104 42 101 31 25,5 12,5 29 85,7 80* 106 M6 37 9 13,5 12,5 6,5 26 89 20 6,8 28 580
K904175.0001 K904175.T080P6.801P 175 72 107 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 38 10 12,5 14 8 26 89 20 6,8 28 800
K904200.0002 K904200.T080P6.801P 199 71 106 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13,5 12,5 10 26 97 22 6,8 23 970

Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
Dm = Diametro massimo ottenibile di ripresa. (allargamento).
