K904

Volants avec siège pour indicateurs gravitationnels

VOLANT DE MANŒUVRE MASSIF AVEC LOGEMENT POUR INDICATEUR ET MANCHE ROTATIF ET PLIABLE

Ver. 11V01-0124

Polyamide renforcé et stabilisé.
Résistant aux huiles et aux graisses.

Satinée.

  • Caractéristiques techniques

    Matériaux :
    Polyamide renforcé et stabilisé.
    Résistant aux huiles et aux graisses.

    Surface :
    Satinée.

    Couleur :
    Noir (RAL 9011).

    Insert :
    Douille avec trou lisse passant en acier zingué (tolérance trou H10).

    Insert latéral :
    Douille en laiton avec trou fileté passant.

    Manche latéral :
    Manche rotatif art. M136 [pageFAM_M136-Codice.

    Indicateur montable :
    Utiliser des indicateurs gravitationnels modèles K650 ou K660. L’indicateur ne peut être utilisé qu’en position verticale (axe de la machine horizontal). L’indicateur et son goujon de fixation d7 doivent être achetés séparément. Pour toute information complémentaire sur les indicateurs consulter les pages relatives aux articles K650 et K660 [pageFAM_K650-Codiceet pageFAM_K660-Codice.
    (*) Avec l’adaptateur KS08050.T01 il est possible de monter l’indicateur K650050.

    Fixation :
    Pour les éventuels systèmes de fixation, l’exécution de clavettes et/ou de trous carrés, veuillez consulter les notes techniques jointes au catalogue [pageFAM_NT10-Codice.

    Demandes spéciales :
    Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec trou d1 avec tolérance H7 et finition oxydation noire. Ajoutez les lettres ZB au code standard. Exemple : K904100.T050D1001PZB.
    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
    Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
    Indicateur à commander séparément.
    Sur demande et pour des quantités importantes, il est possible de modifier le logement destiné à l’indicateur.

    Correspondances diamètres/indicateurs :
    d5=50 --> K650050
    d5=80 --> K650080 ou K660080

  • Accessoires

Produits de substitution

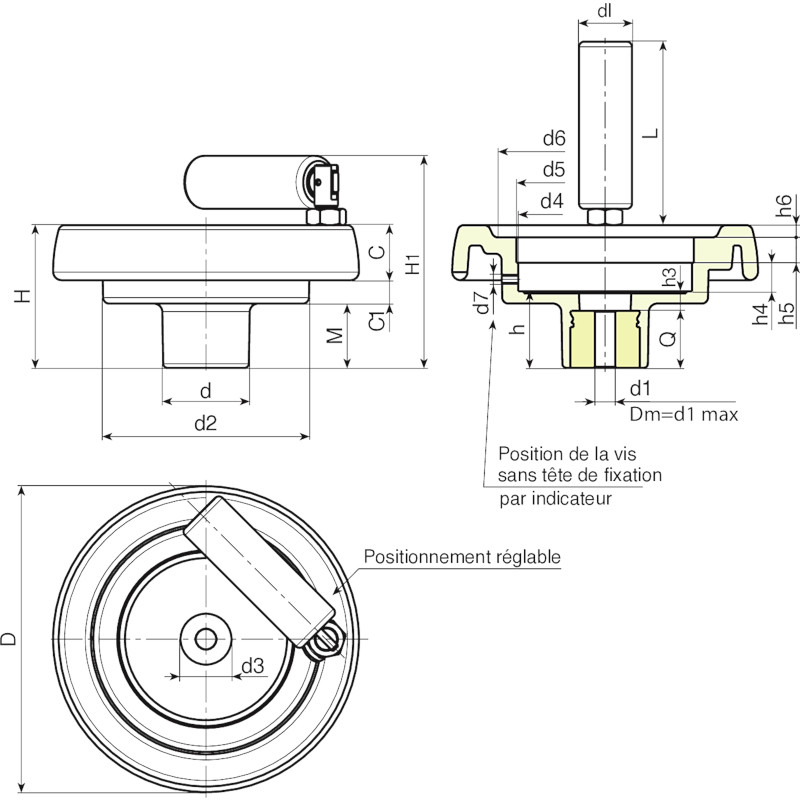

Codice art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K904087.0001 K904087.T050P5.801P 86 53 77 32 62 21 17 15 20 50,8 50 63 M6 26,5 6,5 11,5 12 3 20 56 12 5,8 20 195
K904100.0001 K904100.T050P6.801P 99 55,5 80 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 29 9 11,5 12 3,5 20 56 12 6,8 20 210
K904130.0005 K904130.T080P6.801P 129 64,5 94 42 100 27,5 23 14 29 85,7 80* 90 M6 34 10 13,5 12,5 5 25 76 20 6,8 24 420
K904150.0002 K904150.T080P6.801P 149 69 104 42 101 31 25,5 12,5 29 85,7 80* 106 M6 37 9 13,5 12,5 6,5 26 89 20 6,8 28 580
K904175.0001 K904175.T080P6.801P 175 72 107 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 38 10 12,5 14 8 26 89 20 6,8 28 800
K904200.0002 K904200.T080P6.801P 199 71 106 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13,5 12,5 10 26 97 22 6,8 23 970

Attention : Avec un minimum de 50 pièces, le diamètre d1 peut être produit sur demande (tolérance trou H10 zingué et H7 traité par oxydation noire).
Dm = Diamètre maximal possible par reprise. (élargissement)
