K900

Volantini di manovra con sede per indicatore gravitazionale

VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE

Ver. 11V01-0124

Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.

Satinata.

  • Caratteristiche tecniche

    Materiali:
    Poliammide rinforzata e stabilizzata.
    Resistente ad olii e grassi.

    Superficie:
    Satinata.

    Colore:
    Nero (RAL 9011).

    Inserto:
    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Indicatore Montabile:
    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagine relative agli articoli K650 e K660.
    Resistente ad olii e grassi.
    (*) Con l’adattatore KS08050.T01 è possibile montare l’indicatore K650050.

    Fissaggio:
    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste Speciali:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: K900100.T050D1001PZB.
    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
    Indicatore da ordinare a parte.
    Su richiesta e per quantità la sede indicatore può essere variata.

    Corrispondenze Diametri/Indicatori:
    d5=50 --> K650050
    d5=80 --> K650080 o K660080

  • Accessori

Prodotti alternativi

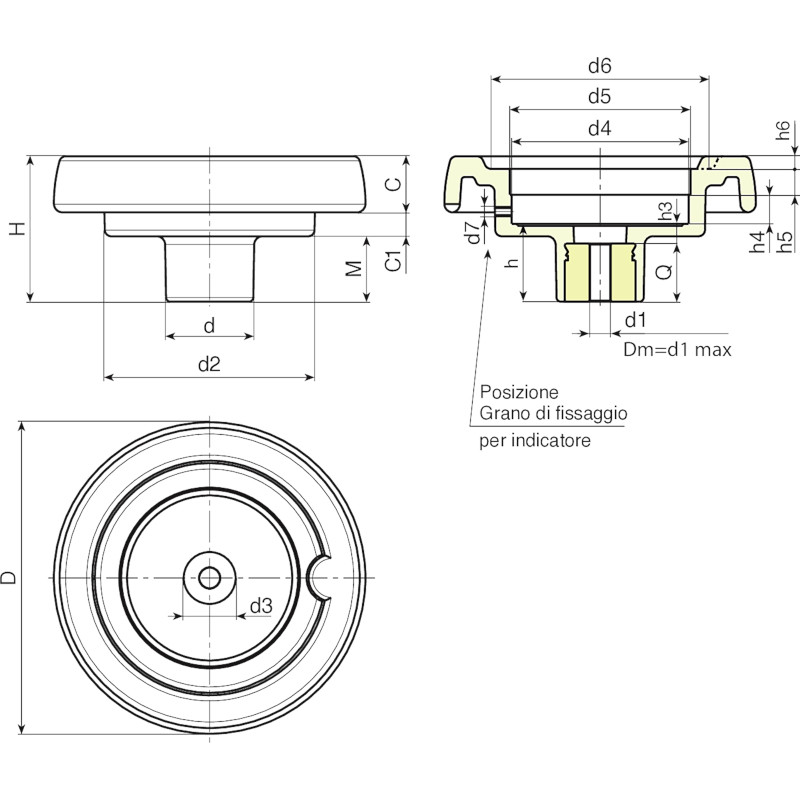

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 Dm d1 Q
K900087.0004 K900087.T050P5,801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 12 5.8 20 155
K900100.0003 K900100.T050P6,801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 12 6.8 20 170
K900130.0005 K900130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 20 6.8 24 350
K900150.0002 K900150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 20 6.8 28 430
K900175.0002 K900175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 20 6.8 28 650
K900200.0001 K900200.T080P6,801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 22 6,8 23 810

Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
Dm = Diametro massimo ottenibile di ripresa. (allargamento).
