K900

Handwielen met zitting voor zwaartekracht positie-indicatoren

SCHIJFHANDWIEL MET ZITTING VOOR POSITIE-INDICATOR

Ver. 11V01-0124

Versterkte en gestabiliseerde polyamide.
Bestand tegen oliën en vetten.

Gesatineerd.

  • Technische kenmerken

    Materiaal:
    Versterkte en gestabiliseerde polyamide.
    Bestand tegen oliën en vetten.

    Oppervlak:
    Gesatineerd.

    Kleur:
    Zwart (RAL 9011).

    Inzetstuk:
    Bus met doorlopende gladde boring in verzinkt staal (tolerantie boring H10).

    Monteerbare positie-indicator:
    Gebruik de zwaartekracht positie-indicator uit de serie K650 of K660. De positie-indicator kan enkel in de verticale positie worden gebruikt (horizontale machine-as). De indicator en de bijbehorende bevestigingsstift d7 moeten afzonderlijk worden aangekocht. Raadpleeg voor meer informatie over de positie-indicatoren de pagina’s over de artikels K650 en K660.
    Bestand tegen oliën en vetten.
    (*) De positie-indicator K650050 kan worden gemonteerd met de adapter KS08050.T01.

    Bevestiging:
    Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.

    Speciale verzoeken:
    Op aanvraag en vanaf 50 stuks zijn de inzetstukken leverbaar met boring d1 met tolerantie H7 en gebruineerde afwerking. Plaats daarvoor de letters ZB achter de standaardcode. Voorbeeld: K900100.T050D1001PZB.
    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.
    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen en afwerkingen.
    Indicator afzonderlijk te bestellen.
    Op aanvraag en voor grote hoeveelheden kan de zitting van de indicator worden gewijzigd.

    Overeenkomst diameter/indicatoren:
    d5=50 --> K650050
    d5=80 --> K650080 of K660080

  • Accessoires

Alternatieve producten

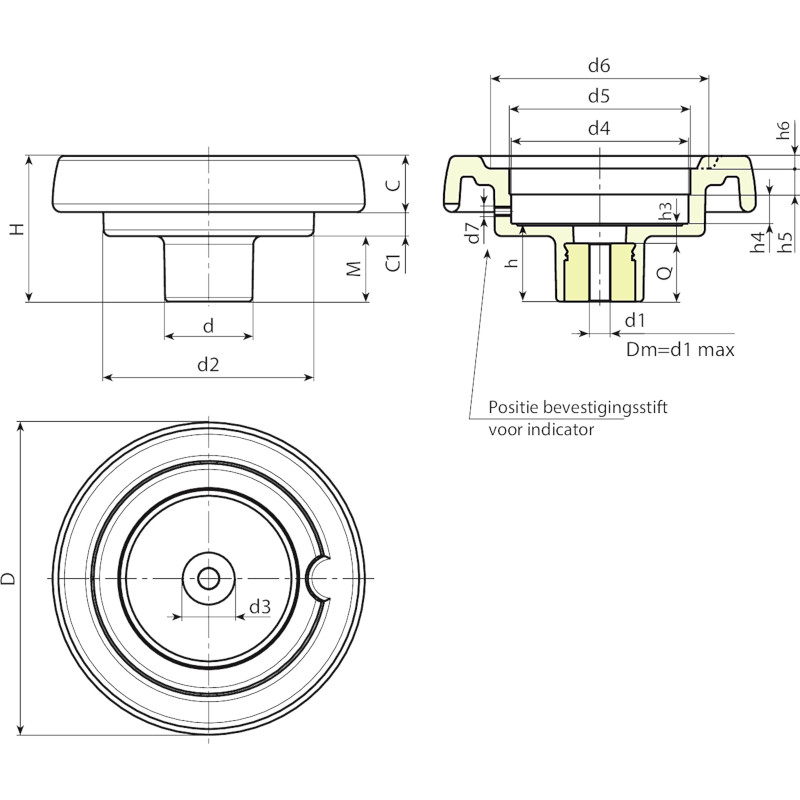

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 Dm d1 Q
K900087.0004 K900087.T050P5,801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 12 5.8 20 155
K900100.0003 K900100.T050P6,801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 12 6.8 20 170
K900130.0005 K900130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 20 6.8 24 350
K900150.0002 K900150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 20 6.8 28 430
K900175.0002 K900175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 20 6.8 28 650
K900200.0001 K900200.T080P6,801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 22 6,8 23 810
