11

K900

Pomos de maniobra con alojamiento para indicador gravitacional

POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR

Ver. 11V01-0124

Poliamida reforzada y estabilizada.
Resistente a aceites y grasas.

Satinada.

  • Características técnicas

    Materiales:
    Poliamida reforzada y estabilizada.
    Resistente a aceites y grasas.

    Superficie:
    Satinada.

    Color:
    Negro (RAL 9011).

    Inserto:
    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Indicador instalable:
    Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660 [pág.FAM_K650-Codicey pág.FAM_K660-Codice.
    Resistente a aceites y grasas.
    (*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

    Fijación:
    Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo [pág.FAM_NT10-Codice.

    Requerimientos especiales:
    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado. Añada al código estándar las letras ZB. Ejemplo: K900100.T050D1001PZB.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
    El indicador se debe solicitar aparte.
    Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

    Correspondencias diámetros/indicadores:
    d5=50 --> K650050
    d5=80 --> K650080 o K660080

  • Accesorios

Productos alternativos

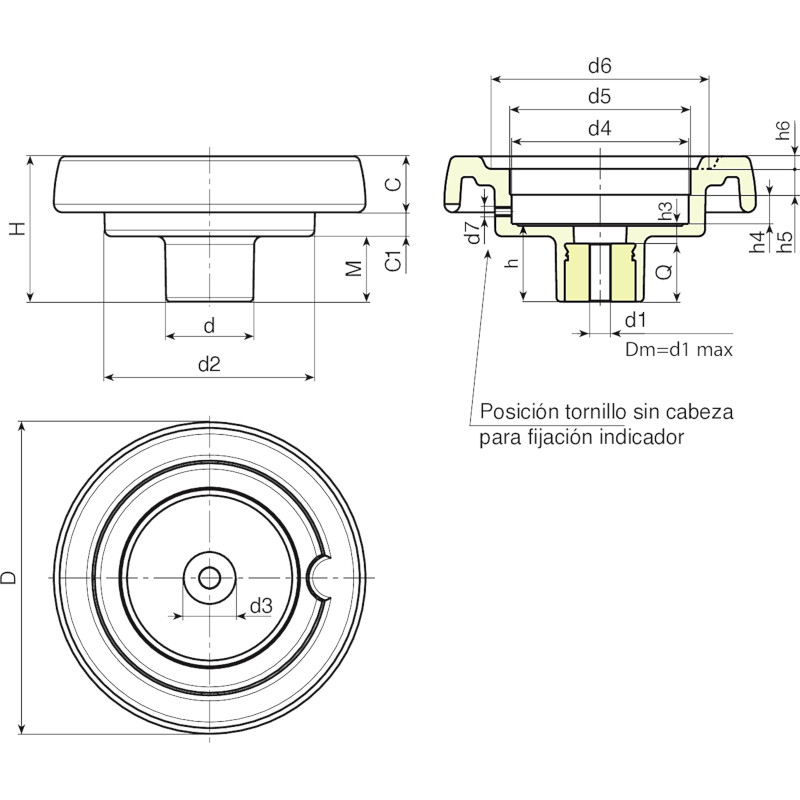

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 Dm d1 Q
K900087.0004 K900087.T050P5,801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 12 5.8 20 155
K900100.0003 K900100.T050P6,801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 12 6.8 20 170
K900130.0005 K900130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 20 6.8 24 350
K900150.0002 K900150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 20 6.8 28 430
K900175.0002 K900175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 20 6.8 28 650
K900200.0001 K900200.T080P6,801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 22 6,8 23 810
