05

E519

Rastkurbeln

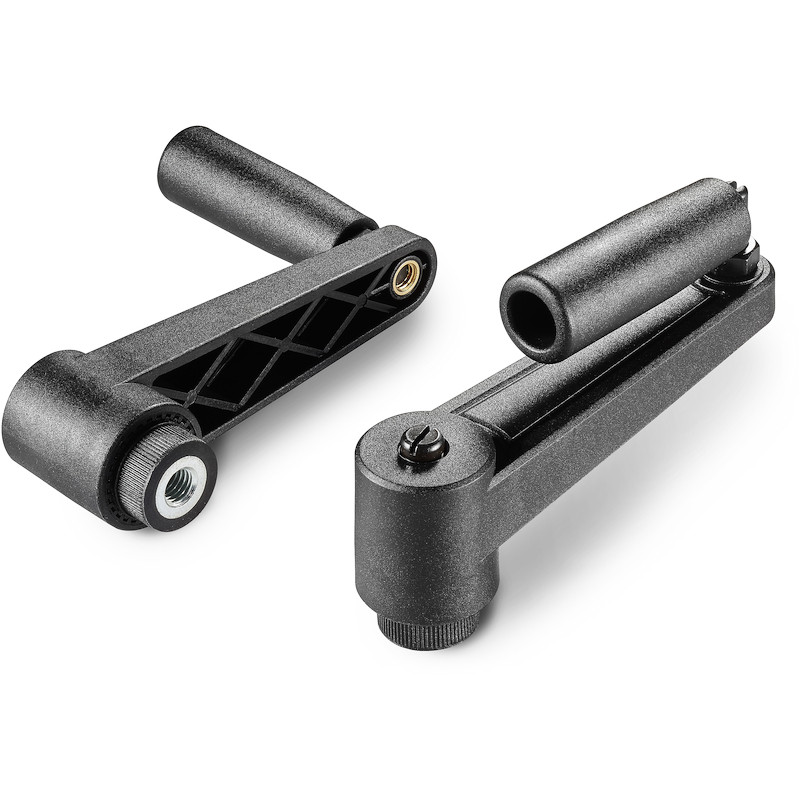

KURBEL MIT RASTFUNKTION, INNENGEWINDE UND UMLEGGRIFF

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Feder:
    Feder aus Edelstahl (AISI 302).

    Befestigungsschraube:
    Schraube aus brüniertem Stahl mit Schlitzkopf.

    Seitengriff:
    Umlegbarer Drehgriff Art. M136 [S. (0210f63b-342a-4232-8e48-3b393247ba54.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte

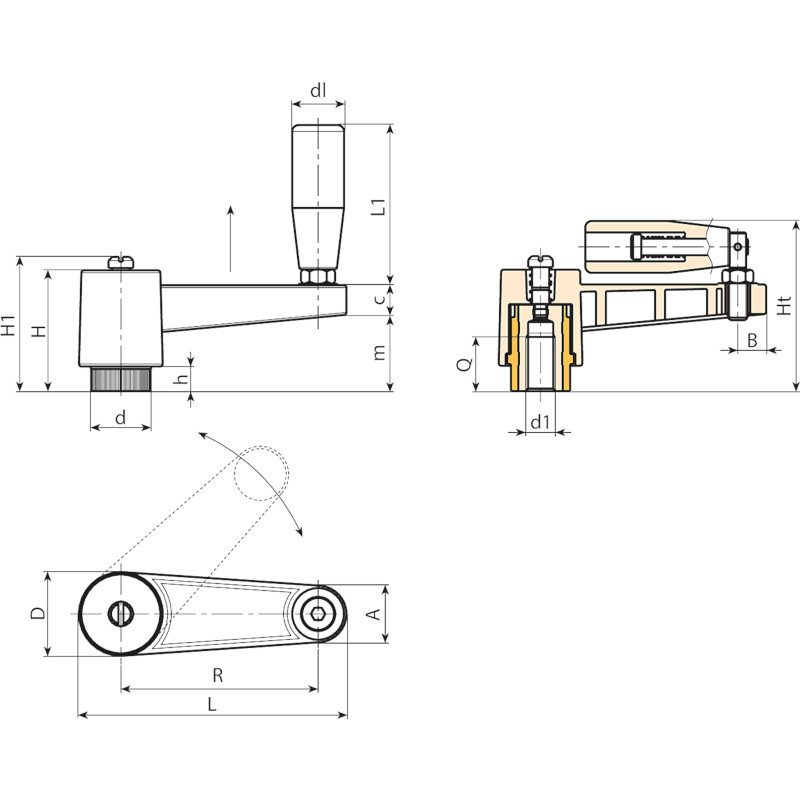

Codice Art. L R H D d m c A B h H1 Ht d16H Q dl L1 3D
E519065.0001 E519065.TM0801 87,5 65 46 27 19 30 13 17 9 10 - 67,5 M8 18 20 54 104
E519065.0002 E519065.TM1001 87,5 65 46 27 19 30 13 17 9 10 - 67,5 M10 18 20 54 102
E519065.0003 E519065.TM1201 87,5 65 46 27 19 30 13 17 9 10 - 67,5 M12 18 20 54 100
E519080.0002 E519080.TM1201 109 80 50 34 24,5 33 13 22 12 11 54 75 M12 22 23,5 76 185
E519080.0003 E519080.TM1401 109 80 50 34 24,5 33 13 22 12 11 54 75 M14 22 23,5 76 180
E519080.0004 E519080.TM1601 109 80 50 34 24,5 33 13 22 12 11 54 75 M16 22 23,5 76 174
E519110.0002 E519110.TM1201 139 110 50 34 24,5 33 13 22 12 11 54 75 M12 22 23,5 76 199
E519110.0003 E519110.TM1401 139 110 50 34 24,5 33 13 22 12 11 54 75 M14 22 23,5 76 220
E519110.0004 E519110.TM1601 139 110 50 34 24,5 33 13 22 12 11 54 75 M16 22 23,5 76 225
