05

E513

Rastkurbeln

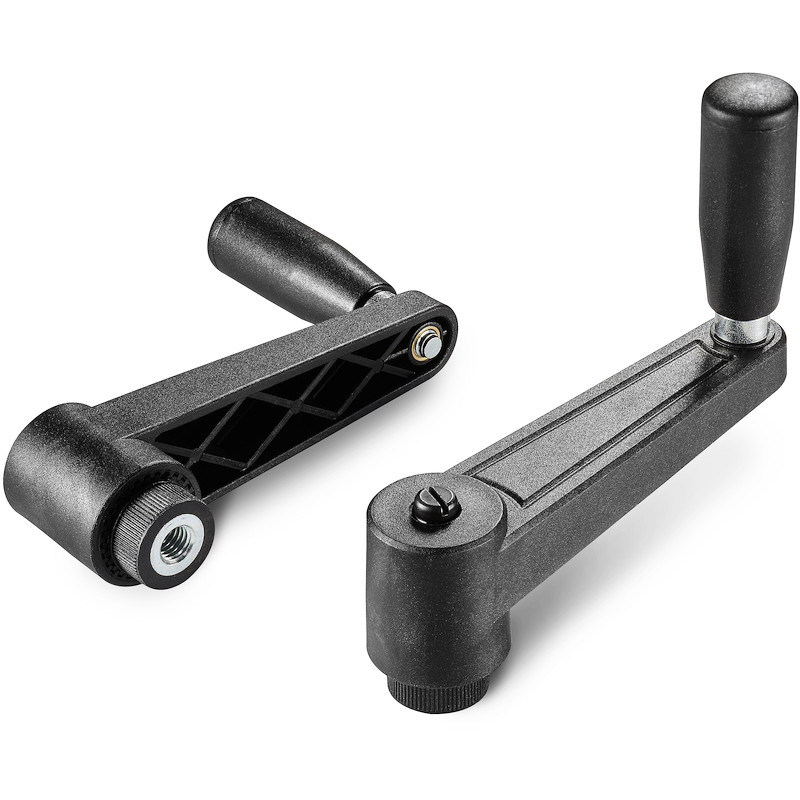

KURBEL MIT RASTFUNKTION, INNENGEWINDE UND DREHGRIFF M145

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Feder:
    Feder aus Edelstahl (AISI 302).

    Befestigungsschraube:
    Schraube aus brüniertem Stahl mit Schlitzkopf.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte

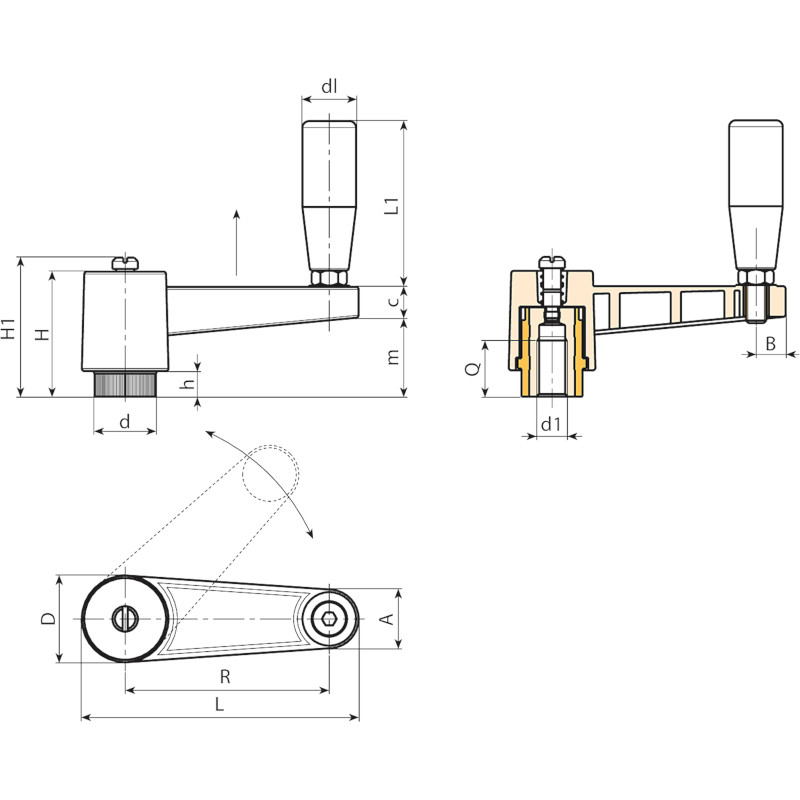

Codice Art. L R H D d m c A B h H1 d16H Q dl L1 3D
E513065.0001 E513065.TM0801 88,5 65 46 27 19 30 13 17 9 10 - M8 18 20 56 96
E513065.0002 E513065.TM1001 88,5 65 46 27 19 30 13 17 9 10 - M10 18 20 56 92
E513065.0003 E513065.TM1201 88,5 65 46 27 19 30 13 17 9 10 - M12 18 20 56 91
E513080.0001 E513080.TM1201 109 80 50 34 24,5 33 13 22 12 11 54 M12 22 23,5 68 177
E513080.0002 E513080.TM1401 109 80 50 34 24,5 33 13 22 12 11 54 M14 22 23,5 68 179
E513080.0003 E513080.TM1601 109 80 50 34 24,5 33 13 22 12 11 54 M16 22 23,5 68 169
E513110.0001 E513110.TM1201 139 110 50 34 24,5 33 13 22 12 11 54 M12 22 23,5 68 196
E513110.0002 E513110.TM1401 139 110 50 34 24,5 33 13 22 12 11 54 M14 22 23,5 68 200
E513110.0003 E513110.TM1601 139 110 50 34 24,5 33 13 22 12 11 54 M16 22 23,5 68 205
