05

E517

Rastkurbeln

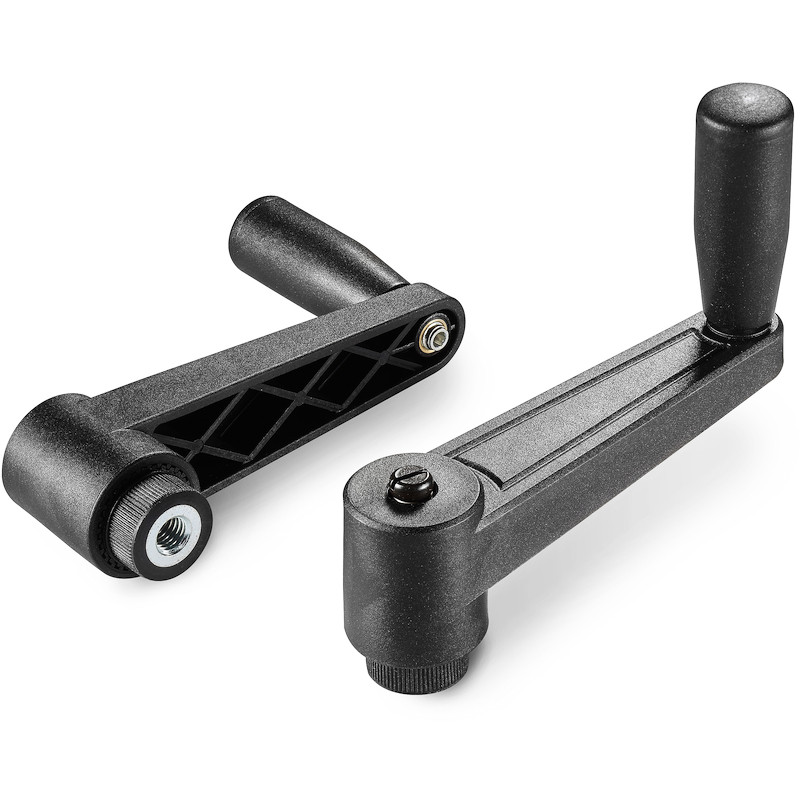

KURBEL MIT RASTFUNKTION, INNENGEWINDE UND DREHGRIFF M129

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Feder:
    Feder aus Edelstahl (AISI 302).

    Befestigungsschraube:
    Schraube aus brüniertem Stahl mit Schlitzkopf.

    Seitengriff:
    Drehgriff Art. M129 [S.FAM_M129.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte

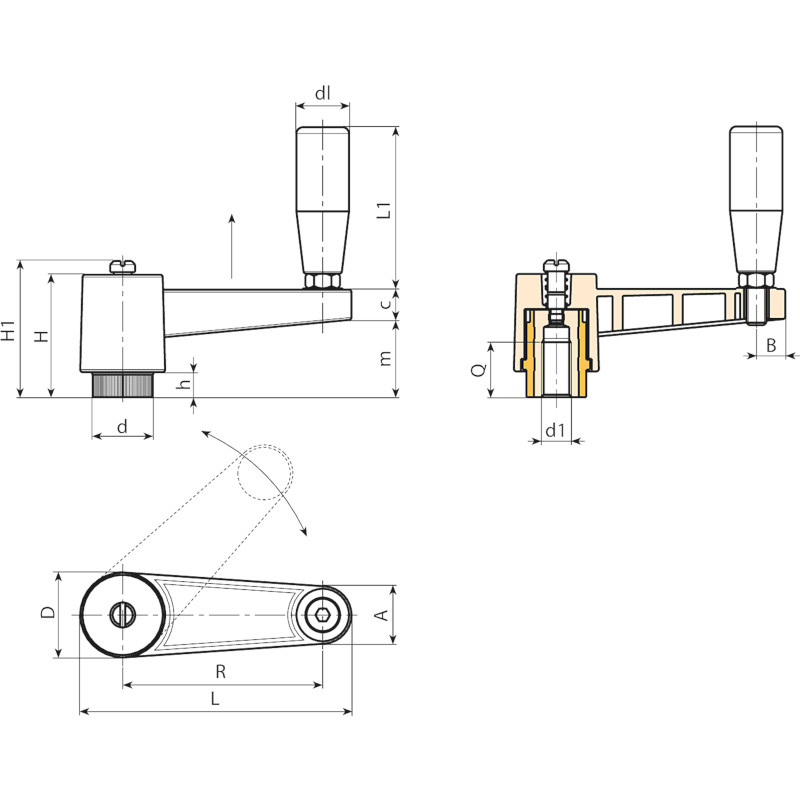

Codice Art. L R H D d m c A B h H1 d16H Q dl L1 3D
E517065.0001 E517065.TM0801 88,5 65 46 27 19 30 13 20 9 10 - M8 18 20 52 106
E517065.0002 E517065.TM1001 88,5 65 46 27 19 30 13 20 9 10 - M10 18 20 52 102
E517065.0003 E517065.TM1201 88,5 65 46 27 19 30 13 20 9 10 - M12 18 20 52 102
E517080.0001 E517080.TM1201 109 80 50 34 24,5 33 13 23,5 12 11 54 M12 22 23,5 63 187
E517080.0002 E517080.TM1401 109 80 50 34 24,5 33 13 23.5 12 11 54 M14 22 23,5 63 189
E517080.0003 E517080.TM1601 109 80 50 34 24,5 33 13 23,5 12 11 54 M16 22 23,5 63 179
E517110.0001 E517110.TM1201 139 110 50 34 24,5 33 13 23,5 12 11 54 M12 22 23,5 63 206
E517110.0002 E517110.TM1401 139 110 50 34 24,5 33 13 23,5 12 11 54 M14 22 23,5 63 198
E517110.0003 E517110.TM1601 139 110 50 34 24,5 33 13 23,5 12 11 54 M16 22 23,5 63 196
