05

E511

Rastkurbeln

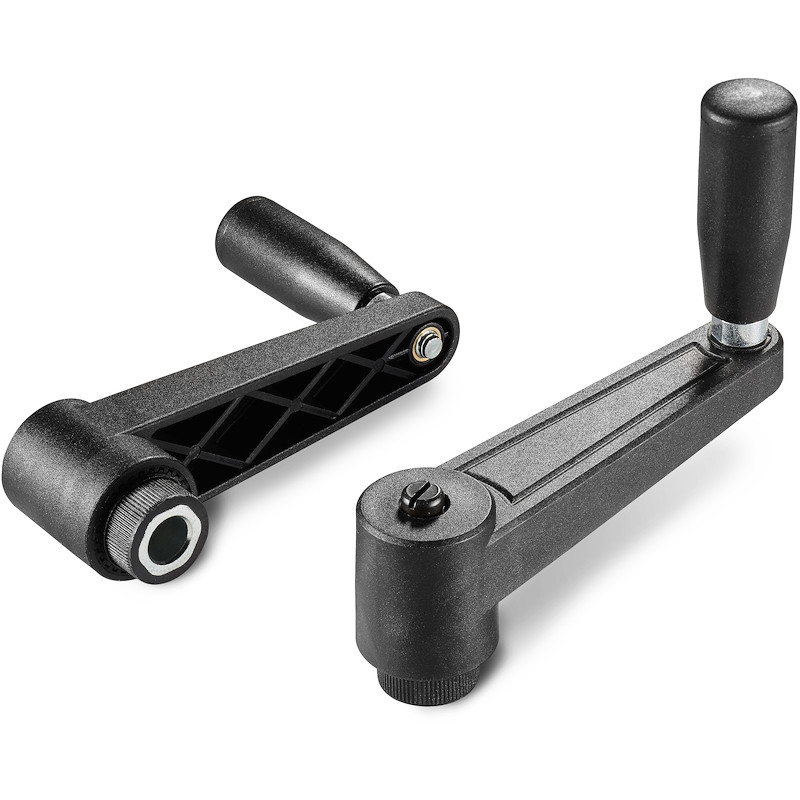

KURBEL MIT RASTFUNKTION, DURCHGANGSBOHRUNG (PASSUNG) UND DREHGRIFF M145

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Bohrung (Lochtoleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Feder:
    Feder aus Edelstahl (AISI 302).

    Befestigungsschraube:
    Schraube aus brüniertem Stahl mit Schlitzkopf.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte

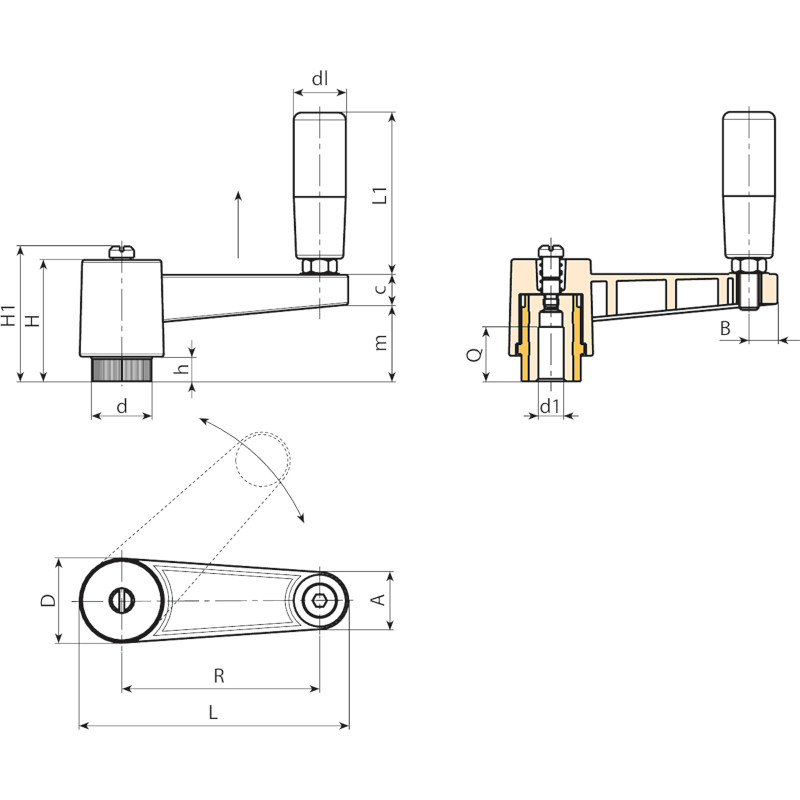

Codice Art. L R H D d m c A B h H1 d1H10 Q dl L1 3D
E511065.0001 E511065.TP0501 88,5 65 46 27 19 30 13 17 9 10 - 5 22 20 56 92
E511080.0001 E511080.TP0501 109 80 50 34 24,5 33 13 22 12 11 54 5 28 23,5 68 187
E511110.0001 E511110.TP0501 139 110 50 34 24,5 33 13 22 12 11 54 5 28 23,5 68 205
