05

E521

Rastkurbeln

KURBEL MIT RASTFUNKTION, DURCHGANGSBOHRUNG (PASSUNG) UND UMLEGGRIFF

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Bohrung (Lochtoleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Feder:
    Feder aus Edelstahl (AISI 302).

    Befestigungsschraube:
    Schraube aus brüniertem Stahl mit Schlitzkopf.

    Seitengriff:
    Umlegbarer Drehgriff Art. M136 [S. (0210f63b-342a-4232-8e48-3b393247ba54.

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte

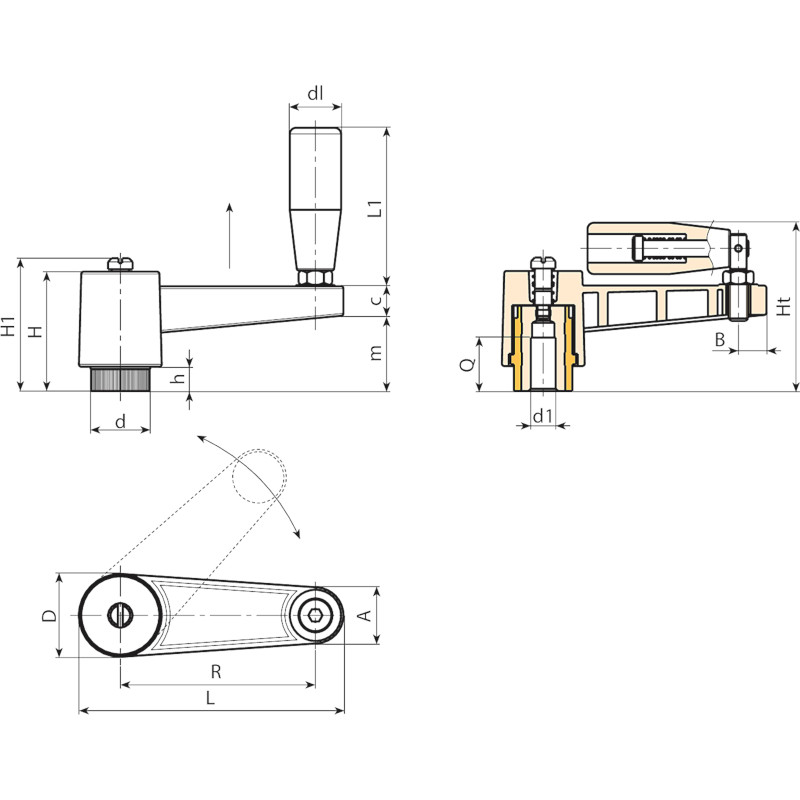

Codice Art. L R H D d m c A B h H1 Ht d1H10 Q dl L1
E521065.0003 E521065.TP0501 87,5 65 46 27 19 29 13 17 9 10 - 67,5 5 22 20 54 105
E521080.0005 E521080.TP0501 109 80 50 34 24,5 33 13 22 12 11 54 75 5 28 23,5 76 190
E521110.0006 E521110.TP0501 139 110 50 34 24,5 33 13 22 12 11 54 75 5 28 23,5 76 220
