E331

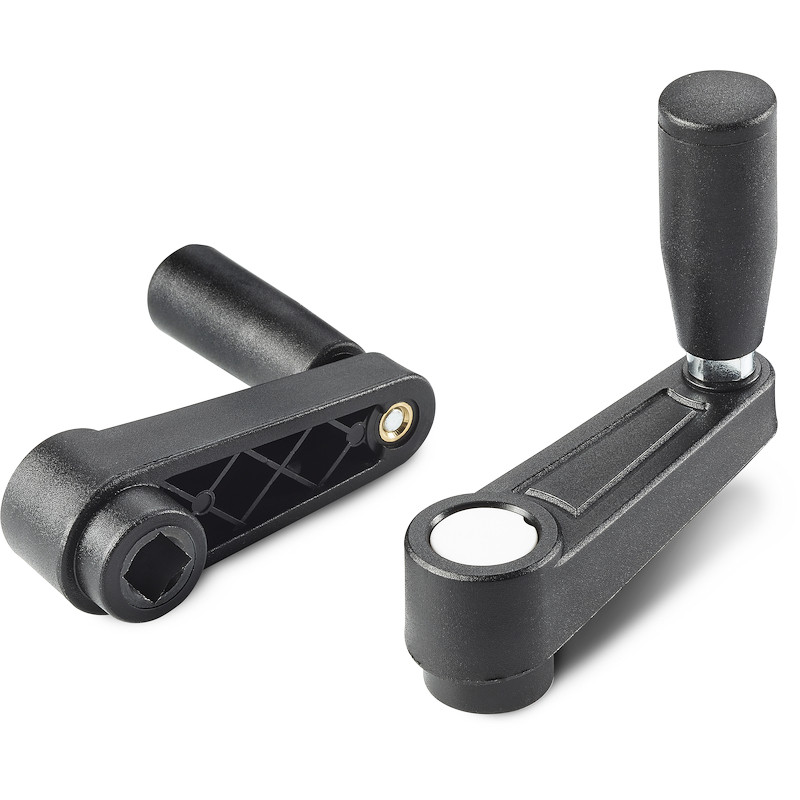

Handkurbeln mit Vierkant-Aussparung

HANDKURBEL MIT INNENVIERKANT UND DREHGRIFF M145

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse mit durchgehender Vierkantbohrung aus brüniertem Stahl (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

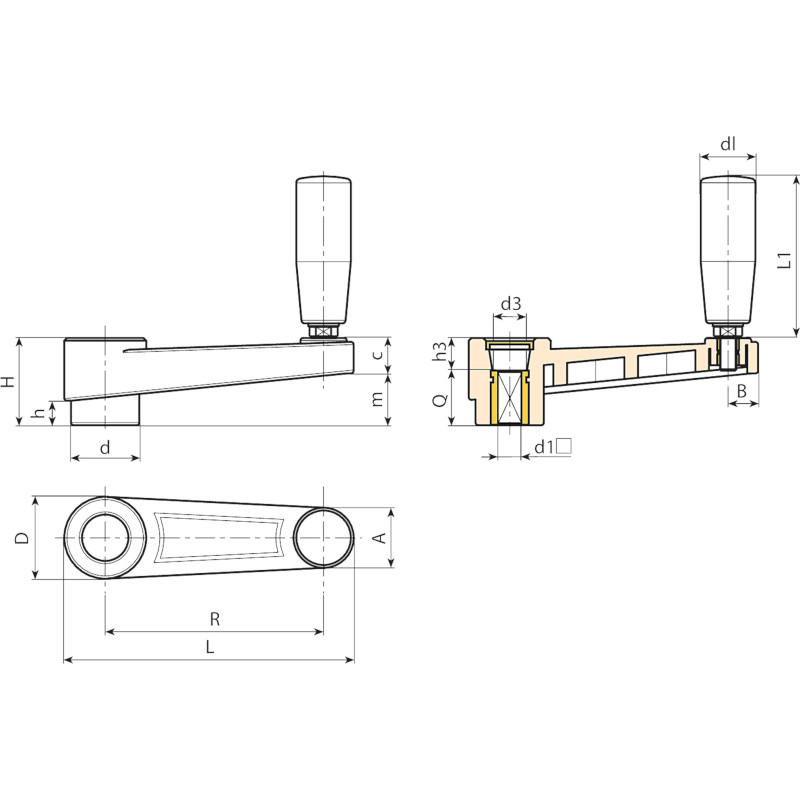

Codice Art. L R H D d m c A B h d3 h3 d1H10 Q dl L1 3D
E331065.0002 E331065.TQ0601P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 56 111
E331065.0001 E331065.TQ0801P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 56 117
E331080.0001 E331080.TQ1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 56 140
E331110.0001 E331110.TQ1201P 140 110 39 35 29 25 14 24 12 11 19,5 11 12 28 23,5 68 177
E331140.0001 E331140.TQ1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 25 77 267
E331185.0001 E331185.TQ1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 86 400
