05

E232

Handkurbeln mit Sechskantloch / Sechskantstift

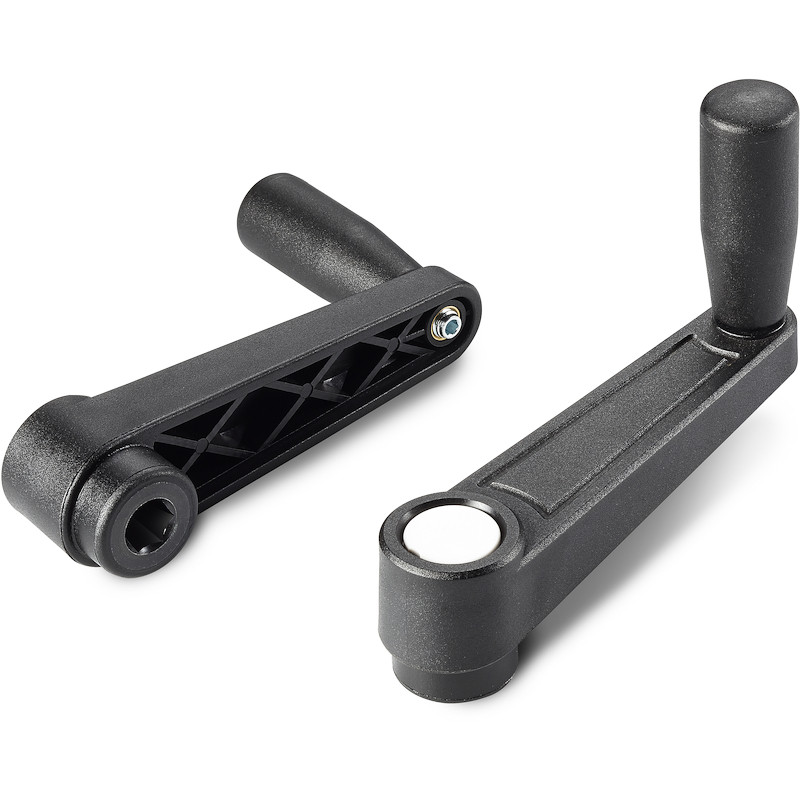

HANDKURBEL MIT INNENSECHSKANT UND DREHGRIFF M129

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse mit durchgehender Sechskantbohrung aus brüniertem Stahl (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Drehgriff Art. M129 [S.FAM_M129.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

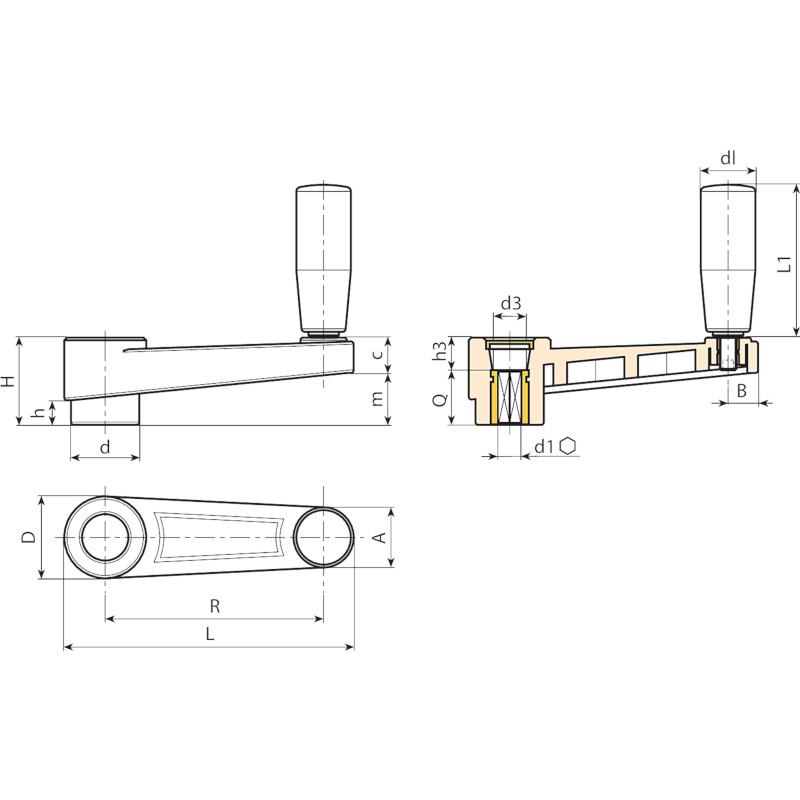

Codice Art. L R H D d m c A B h d3 h3 d1H10 Q dl L1 3D
E232065.0001 E232065.TE0601P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 52 101
E232065.0002 E232065.TE0801P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 52 98
E232080.0001 E232080.TE1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 52 120
E232080.0002 E232080.TE1201P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 12 24 20 52 118
E232110.0001 E232110.TE1201P 140 110 39 35 29 22 14 24 12 11 19,5 11 12 28 23,5 63 167
E232110.0002 E232110.TE1401P 140 110 39 35 29 22 14 24 12 11 19,5 11 14 28 23,5 63 163
E232140.0001 E232140.TE1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 25 72 257
E232140.0002 E232140.TE1601P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 16 30 25 72 252
E232185.0001 E232185.TE1601P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 16 34 26 82 390
E232185.0002 E232185.TE1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 82 390
