E242

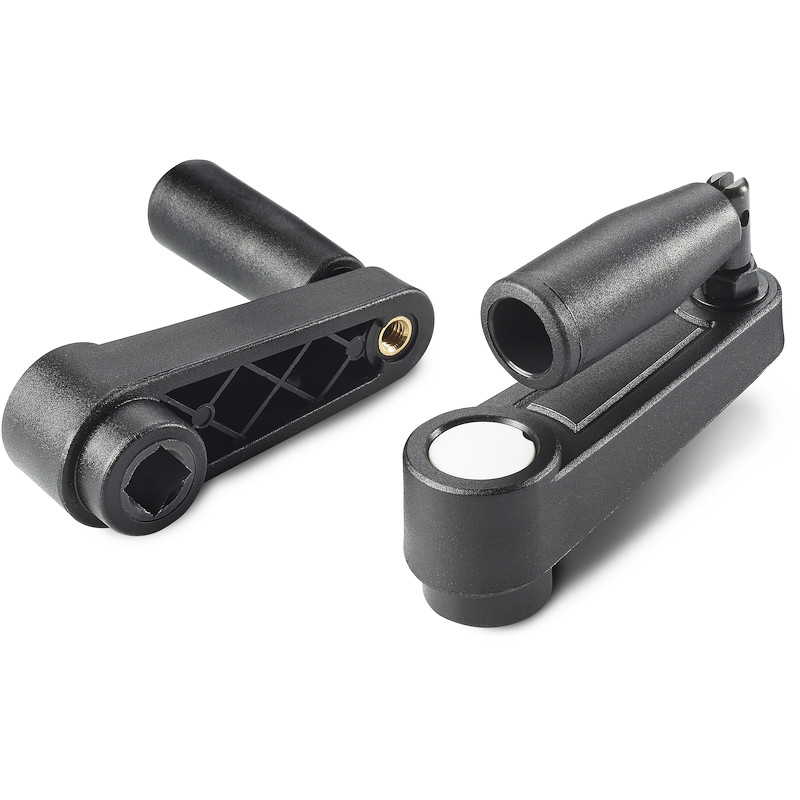

Handkurbeln mit Vierkant-Aussparung

HANDKURBEL MIT UMLEGGRIFF UND INNENSECHSKANT

Ausf. 05V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Materiale:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Rot (RAL 3000 Code 16).
    Hellblau (RAL 5015 Code 07).
    Grün (RAL 6024 Code 17).
    Gelb (RAL 1021 Code 10).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Buchse mit durchgehender Vierkantbohrung aus brüniertem Stahl (Toleranz H10).

    Seitlicher Einsatz:
    Durchgangsgewinde aus Messing.

    Seitengriff:
    Umlegbarer Drehgriff Art. M136 [S.FAM_M136-Codice.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

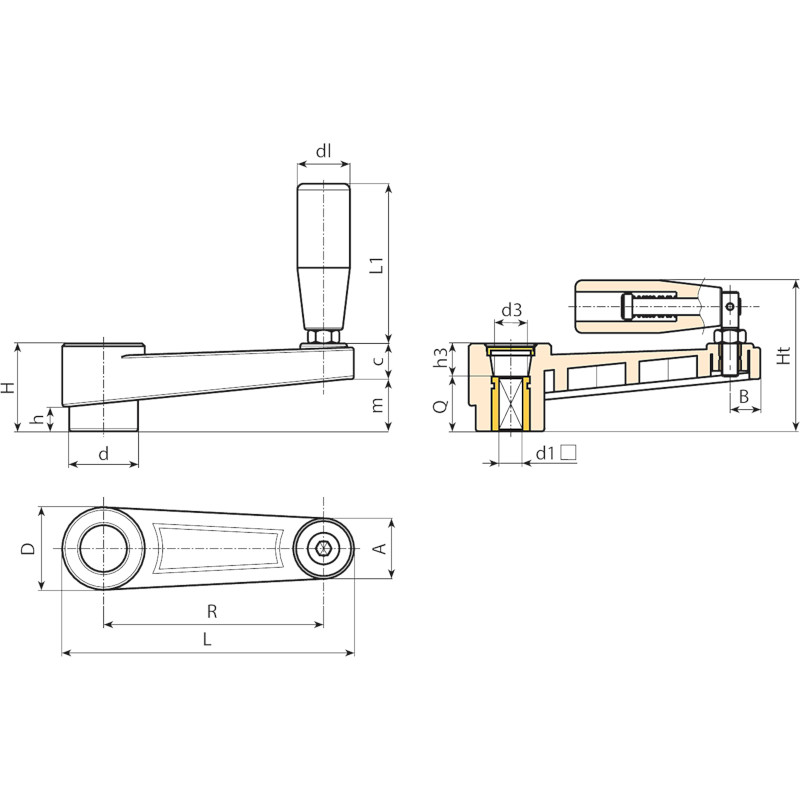

Codice Art. L R H Ht D d m c A B h d3 h3 d1H10 Q dl L1 3D
E242065.0001 E242065.TQ0801P 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 20 20 54 100
E242080.0001 E242080.TQ1001P 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 54 110
E242110.0001 E242110.TQ1201P 140 110 39 68 35 29 25 14 24 12 11 19,5 11 12 28 23,5 76 156
E242140.0001 E242140.TQ1401P 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 14 30 26 89 240
E242185.0001 E242185.TQ1701P 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 97 430
