05

E331

Manivelas con orificio cuadrado

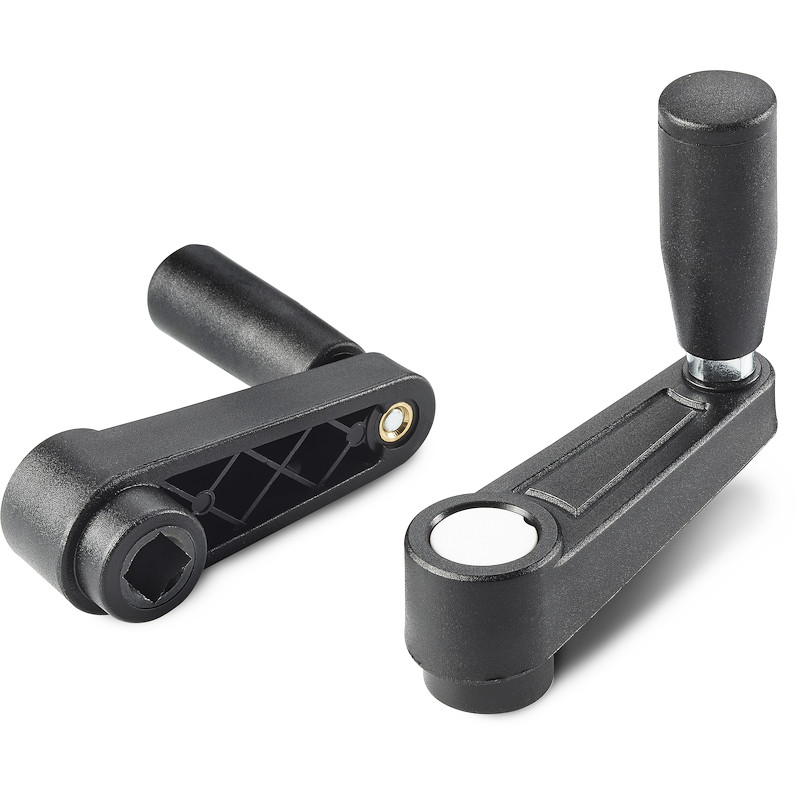

MANIVELA CON ORIFICIO CUADRADO Y MANGO GIRATORIO M145

Ver. 05V01-0124

Poliamida reforzada.
Resistente a aceites y grasas.

Satinada.

  • Características técnicas

    Material:
    Poliamida reforzada.
    Resistente a aceites y grasas.

    Superficie:
    Satinada.

    Color:
    Negro (RAL 9011).

    Tapón central:
    Poliamida gris (RAL 7035 cód. 13).

    Colores alternativos del tapón:
    Anaranjado (RAL 2004 cód. 02).
    Rojo (RAL 3000 cód. 16).
    Celeste (RAL 5015 cód. 07).
    Verde (RAL 6024 cód. 17).
    Amarillo (RAL 1021 cód. 10).
    Negro (RAL 9011 cód. 01).

    Insertos:
    Casquillo con orificio cuadrado pasante de acero pavonado (tolerancia orificio H10).

    Inserto lateral:
    Casquillo con orificio roscado pasante de latón.

    Mango lateral:
    Mango giratorio art. M145 [pág.FAM_M145.

    Requerimientos especiales:
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
    Bajo pedido, y por determinadas cantidades, colores según la tabla de la [pág.TitoloTabellaColori.

Productos alternativos

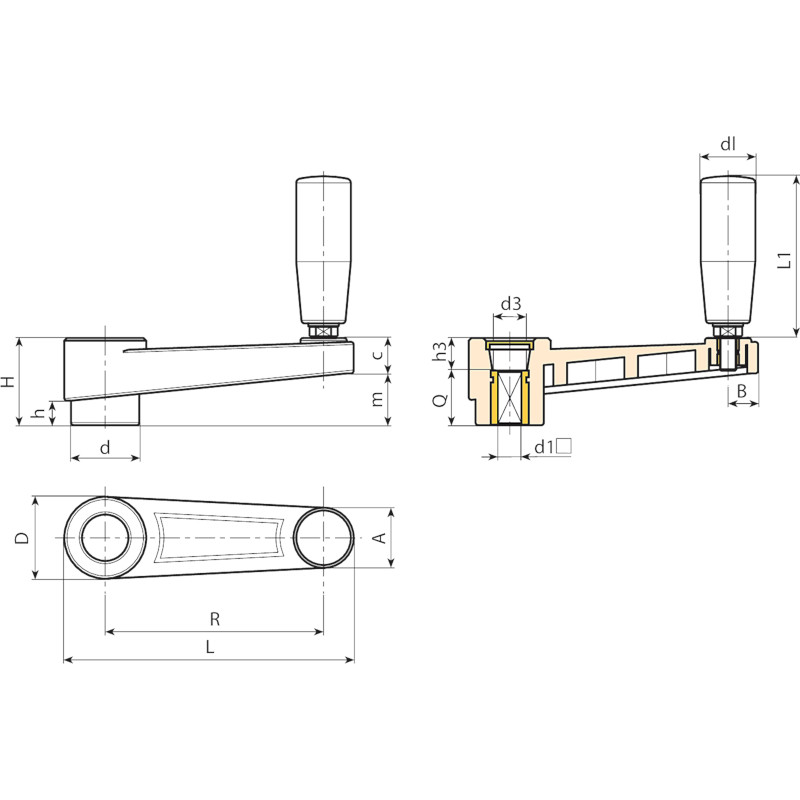

Codice Art. L R H D d m c A B h d3 h3 d1H10 Q dl L1 3D
E331065.0002 E331065.TQ0601P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 56 111
E331065.0001 E331065.TQ0801P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 56 117
E331080.0001 E331080.TQ1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 56 140
E331110.0001 E331110.TQ1201P 140 110 39 35 29 25 14 24 12 11 19,5 11 12 28 23,5 68 177
E331140.0001 E331140.TQ1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 25 77 267
E331185.0001 E331185.TQ1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 86 400
