L807

Flügelgriffe Euromodel

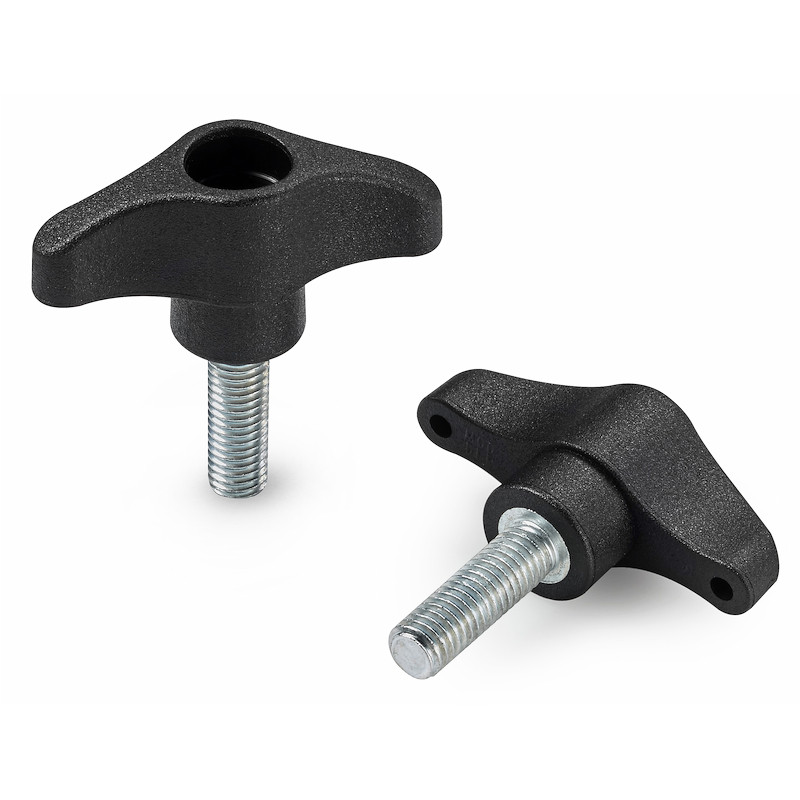

FLÜGELSCHRAUBE “EUROMODEL” OHNE ABDECKUNG

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    L807:
    Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
    L807CIN:
    Gewindebolzen aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte
Ausführung L807: Stiftschraube aus verzinktem Stahl.

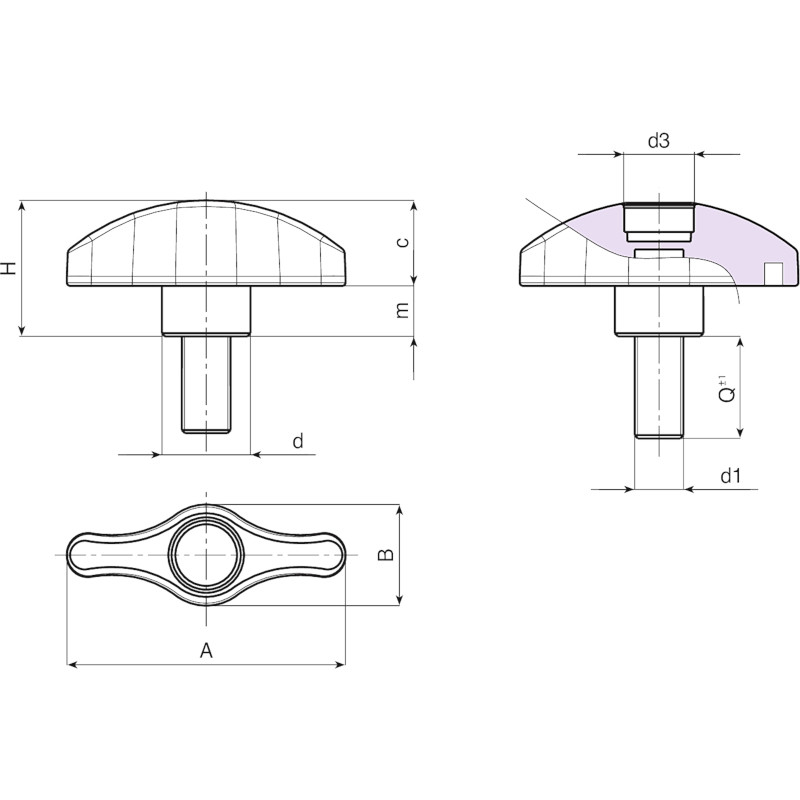

Codice art. A B H m c d d3 LM d16g Q 3D
L80744.0001 L80744.TM05X1601 44 16 21.5 8 14 14 10 80 M5 16 10
L80744.0002 L80744.TM05X2001 44 16 21.5 8 14 14 10 80 M5 20 10,5
L80744.0003 L80744.TM05X2501 44 16 21.5 8 14 14 10 80 M5 25 11
L80744.0004 L80744.TM05X3001 44 16 21.5 8 14 14 10 80 M5 30 11,5
L80744.0005 L80744.TM05X4001 44 16 21.5 8 14 14 10 80 M5 40 12,5
L80744.0006 L80744.TM05X5001 44 16 21.5 8 14 14 10 80 M5 50 13,5
L80744.0008 L80744.TM06X1601 44 16 21.5 8 14 14 10 80 M6 16 11
L80744.0010 L80744.TM06X2001 44 16 21.5 8 14 14 10 80 M6 20 12
L80744.0012 L80744.TM06X2501 44 16 21.5 8 14 14 10 80 M6 25 13
L80744.0013 L80744.TM06X3001 44 16 21.5 8 14 14 10 80 M6 30 14
L80744.0015 L80744.TM06X4001 44 16 21.5 8 14 14 10 80 M6 40 15
L80744.0017 L80744.TM06X5001 44 16 21.5 8 14 14 10 80 M6 50 16
L80744.0018 L80744.TM08X1601 44 16 21.5 8 14 14 10 80 M8 16 18
L80744.0019 L80744.TM08X2001 44 16 21.5 8 14 14 10 80 M8 20 19,5
L80744.0021 L80744.TM08X2501 44 16 21.5 8 14 14 10 80 M8 25 21
L80744.0022 L80744.TM08X3001 44 16 21.5 8 14 14 10 80 M8 30 22,5
L80744.0023 L80744.TM08X4001 44 16 21.5 8 14 14 10 80 M8 40 25
L80744.0024 L80744.TM08X5001 44 16 21.5 8 14 14 10 80 M8 50 28
L80752.0001 L80752.TM06X1601 52 19 25.5 9.5 16.5 17 13 80 M6 16 16
L80752.0002 L80752.TM06X2001 52 19 25.5 9.5 16.5 17 13 80 M6 20 17
L80752.0003 L80752.TM06X2501 52 19 25.5 9.5 16.5 17 13 80 M6 25 18
L80752.0004 L80752.TM06X3001 52 19 25.5 9.5 16.5 17 13 80 M6 30 19
L80752.0005 L80752.TM06X4001 52 19 25.5 9.5 16.5 17 13 80 M6 40 20
L80752.0006 L80752.TM06X5001 52 19 25.5 9.5 16.5 17 13 80 M6 50 21
L80752.0007 L80752.TM08X1601 52 19 25.5 9.5 16.5 17 13 80 M8 16 23
L80752.0009 L80752.TM08X2001 52 19 25.5 9.5 16.5 17 13 80 M8 20 24,5
L80752.0011 L80752.TM08X2501 52 19 25.5 9.5 16.5 17 13 80 M8 25 26
L80752.0013 L80752.TM08X3001 52 19 25.5 9.5 16.5 17 13 80 M8 30 27,5
L80752.0016 L80752.TM08X4001 52 19 25.5 9.5 16.5 17 13 80 M8 40 30
L80752.0018 L80752.TM08X5001 52 19 25.5 9.5 16.5 17 13 80 M8 50 33
L80752.0020 L80752.TM10X2001 52 19 25.5 9.5 16.5 17 13 80 M10 20 31
L80752.0022 L80752.TM10X2501 52 19 25.5 9.5 16.5 17 13 80 M10 25 34
L80752.0023 L80752.TM10X3001 52 19 25.5 9.5 16.5 17 13 80 M10 30 37
L80752.0024 L80752.TM10X4001 52 19 25.5 9.5 16.5 17 13 80 M10 40 41
L80752.0025 L80752.TM10X5001 52 19 25.5 9.5 16.5 17 13 80 M10 50 46
L80767.0007 L80767.TM08X1601 67 24 32 11 21.5 21 16 100 M8 16 31
L80767.0008 L80767.TM08X2001 67 24 32 11 21.5 21 16 100 M8 20 32,5
L80767.0009 L80767.TM08X2501 67 24 32 11 21.5 21 16 100 M8 25 34
L80767.0010 L80767.TM08X3001 67 24 32 11 21.5 21 16 100 M8 30 35,5
L80767.0011 L80767.TM08X4001 67 24 32 11 21.5 21 16 100 M8 40 38,5
L80767.0012 L80767.TM08X5001 67 24 32 11 21.5 21 16 100 M8 50 41,5
L80767.0018 L80767.TM10X3001 67 24 32 11 21.5 21 16 100 M10 30 43,5
L80767.0022 L80767.TM10X5001 67 24 32 11 21.5 21 16 100 M10 50 53,5
L80767.0026 L80767.TM12X3001 67 24 32 11 21.5 21 16 100 M12 30 51
L80767.0027 L80767.TM12X4001 67 24 32 11 21.5 21 16 100 M12 40 58

Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 250 Stück.

Ausführung L807CIN: Stiftschraube aus Edelstahl (AISI 303).
Codice art. A B H m c d d3 LM d16g Q 3D
- L80744.TM06X1601CIN 44 16 22 8 14 14 10 80 M6 16 11
- L80744.TM06X2001CIN 44 16 22 8 14 14 10 80 M6 20 12
- L80744.TM06X3001CIN 44 16 22 8 14 14 10 80 M6 30 14
- L80744.TM06X4001CIN 44 16 22 8 14 14 10 80 M6 40 15
- L80752.TM08X1601CIN 52 19 26 9,5 16,5 17 13 80 M8 16 23
- L80752.TM08X2001CIN 52 19 26 9,5 16,5 17 13 80 M8 20 24,5
- L80752.TM08X3001CIN 52 19 26 9,5 16,5 17 13 80 M8 30 27,5
- L80752.TM08X4001CIN 52 19 26 9,5 16,5 17 13 80 M8 40 30
- L80767.TM10X2001CIN 67 24 32,5 11 21.5 21 16 100 M10 20 38,5
- L80767.TM10X3001CIN 67 24 32,5 11 21.5 21 16 100 M10 30 43,5
- L80767.TM10X4001CIN 67 24 32,5 11 21.5 21 16 100 M10 40 48,5

Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 250 Stück.
