L806

Flügelgriffe Euromodel

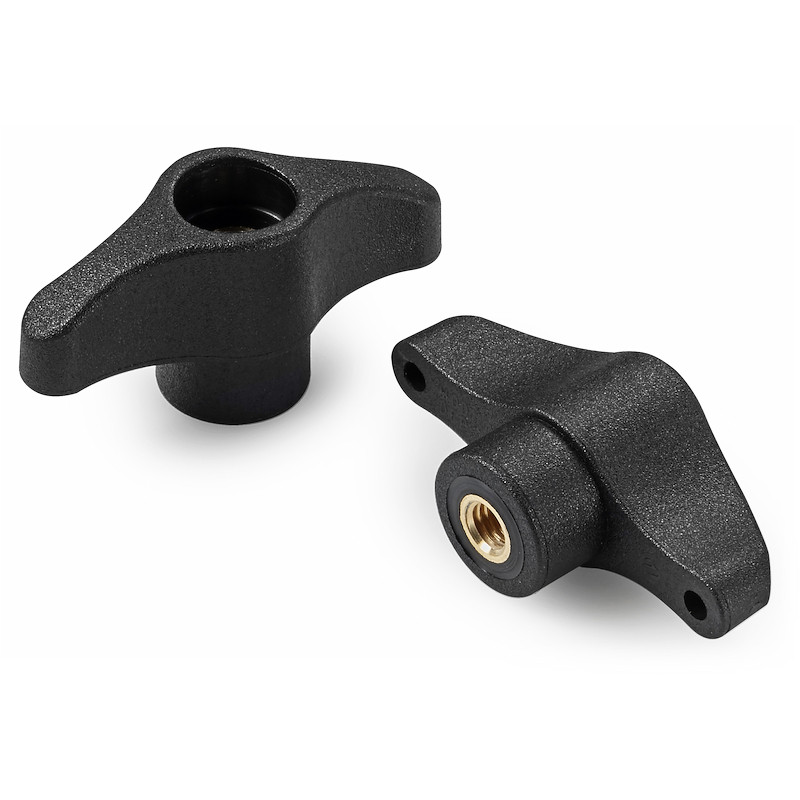

FLÜGELMUTTER “EUROMODEL” MIT DURCHGEHENDEM INNENGEWINDE OHNE ABDECKUNG

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    L806: Durchgangsgewinde aus Messing (Gewindetoleranz 6H).
    L806PIN: Durchgangsgewinde aus Edelstahl (AISI 303) (Gewindetoleranz 6H).

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte
Ausführung L806: Standard-Buchse aus Messing.

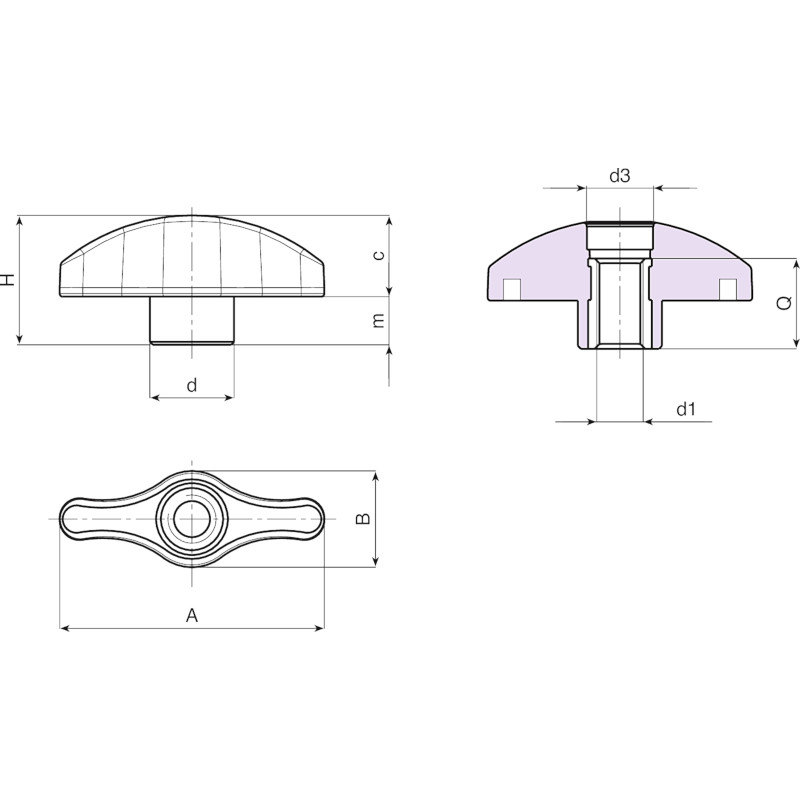

Codice art. A B H m c d d3 d16H Q 3D
L80644.0001 L80644.TM0501 44 16 21.5 8 14 14 10 M5 15 9
L80644.0002 L80644.TM0601 44 16 21.5 8 14 14 10 M6 15 9
L80644.0004 L80644.TM0801 44 16 21.5 8 14 14 10 M8 15 10
L80652.0001 L80652.TM0501 52 19 25.5 9.5 16.5 17 13 M5 18 14
L80652.0002 L80652.TM0601 52 19 25.5 9.5 16.5 17 13 M6 18 15
L80652.0003 L80652.TM0801 52 19 25.5 9.5 16.5 17 13 M8 18 16
L80652.0005 L80652.TM1001 52 19 25.5 9.5 16.5 17 13 M10 18 16
L80667.0001 L80667.TM0601 67 24 32 11 21.5 21 16 M6 18 25
L80667.0002 L80667.TM0801 67 24 32 11 21.5 21 16 M8 18 25
L80667.0004 L80667.TM1001 67 24 32 11 21.5 21 16 M10 18 26
L80667.0006 L80667.TM1201 67 24 32 11 21.5 21 16 M12 18 26
Ausführung L806PIN: Buchse aus Edelstahl (AISI 303).
Codice art. A B H m c d d3 d16H Q 3D
L80644.0003 L80644.TM0601PIN 44 16 21.5 8 14 14 10 M6 15 9
L80652.0004 L80652.TM0801PIN 52 19 25.5 9.5 16.5 17 13 M8 18 16
L80667.0005 L80667.TM1001PIN 67 24 32 11 21.5 21 16 M10 18 26
