12

L808

Flügelgriffe Euromodel

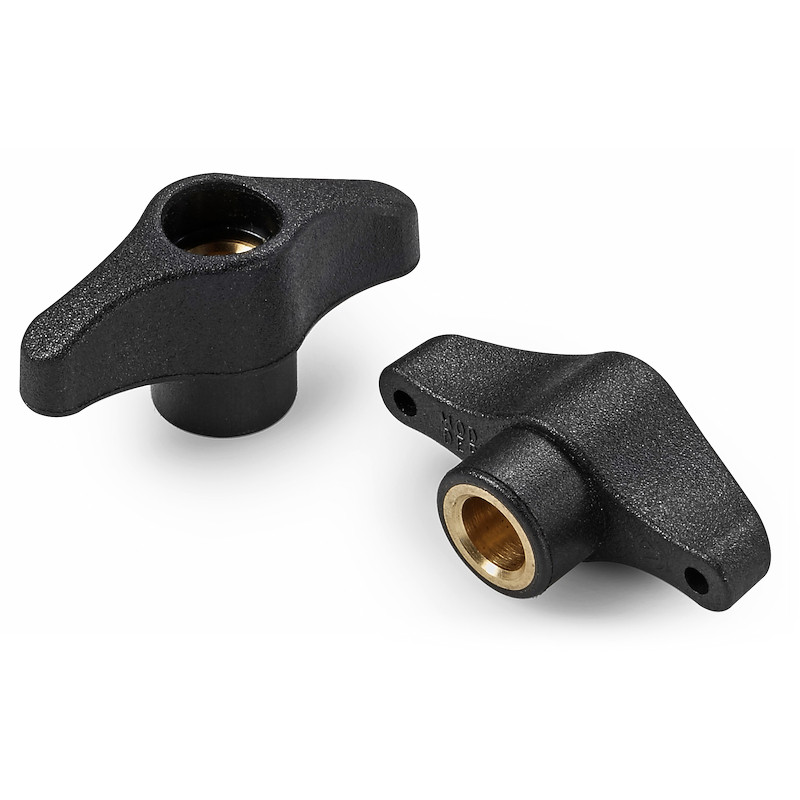

FLÜGELMUTTER “EUROMODEL” MIT BUCHSE MIT DURCHGANGSBOHRUNG OHNE ABDECKUNG

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    L808:
    Buchse mit Durchgangsbohrung aus Messing (Toleranz H9).
    L808PIN:
    Buchse mit Durchgangsbohrung aus Edelstahl (AISI 303) (Toleranz H9).

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte
Ausführung L808: Standard-Buchse aus Messing.

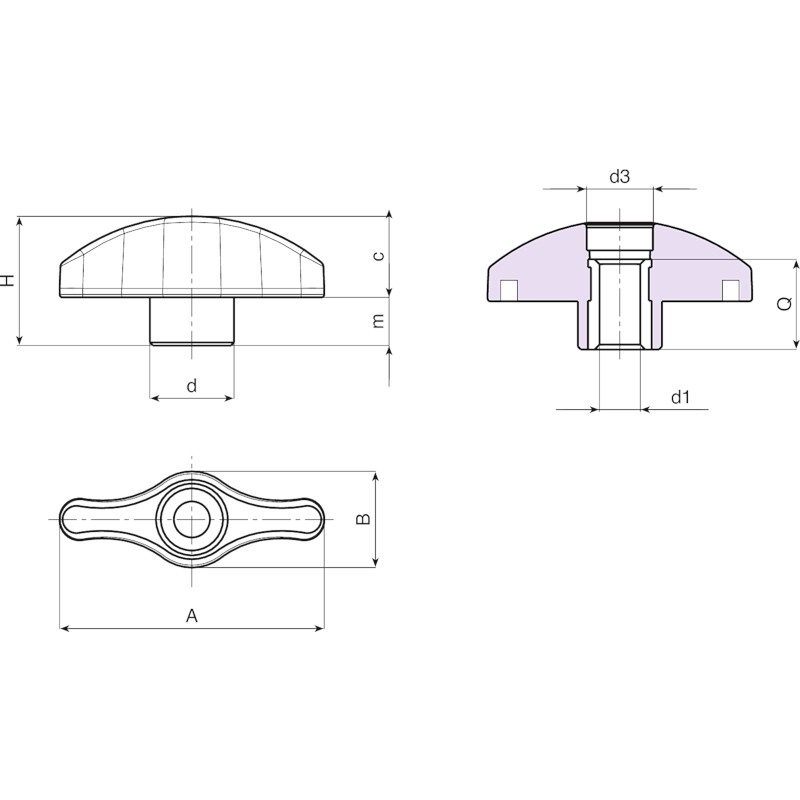

Codice art. A B H m c d d3 d1H9 Q 3D
L80844.0001 L80844.TD0501 44 16 21.5 8 14 14 10 5 15 8
L80844.0002 L80844.TD0601 44 16 21.5 8 14 14 10 6 15 8
L80844.0004 L80844.TD0801 44 16 21.5 8 14 14 10 8 15 9
L80852.0005 L80852.TD0501 52 19 25.5 9.5 16.5 17 13 5 18 13
L80852.0001 L80852.TD0601 52 19 25.5 9.5 16.5 17 13 6 18 13
L80852.0002 L80852.TD0801 52 19 25.5 9.5 16.5 17 13 8 18 14
L80852.0004 L80852.TD1001 52 19 25.5 9.5 16.5 17 13 10 18 15
L80867.0001 L80867.TD0601 67 24 32 11 21.5 21 16 6 18 24
L80867.0002 L80867.TD0801 67 24 32 11 21.5 21 16 8 18 24
L80867.0003 L80867.TD1001 67 24 32 11 21.5 21 16 10 18 25
L80867.0005 L80867.TD1201 67 24 32 11 21.5 21 16 12 18 25
Ausführung L808PIN: Buchse aus Edelstahl (AISI 303).
Codice art. A B H m c d d3 d1H9 Q 3D
L80844.0003 L80844.TD0601PIN 44 16 21.5 8 14 14 10 6 15 8
L80852.0003 L80852.TD0801PIN 52 19 25.5 9.5 16.5 17 13 8 18 14
L80867.0004 L80867.TD1001PIN 67 24 32 11 21.5 21 16 10 18 25
