L803

Flügelgriffe Euromodel

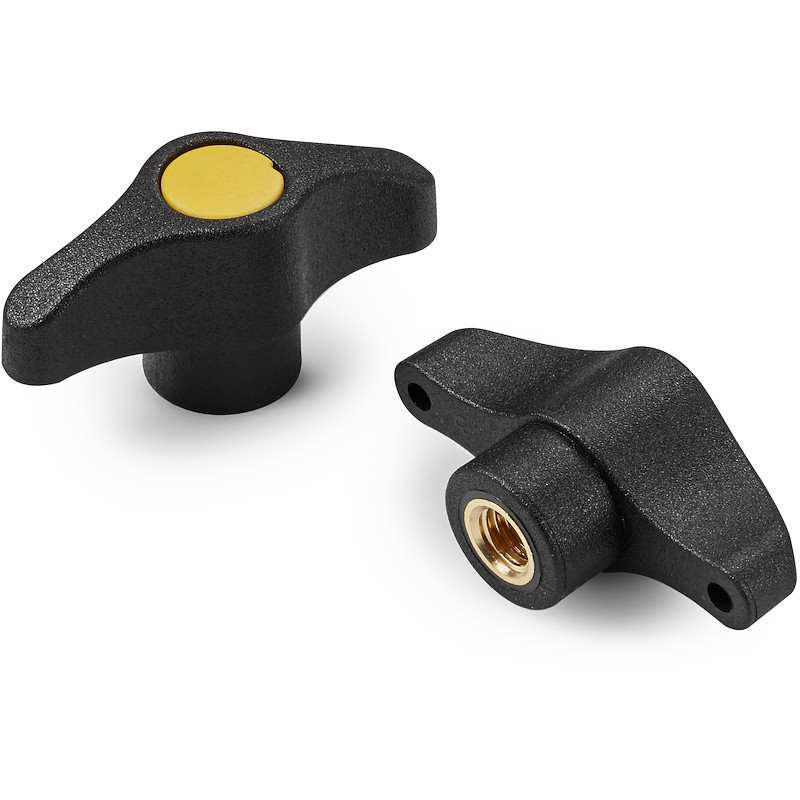

FLÜGELMUTTER “EUROMODEL” MIT DURCHGEHENDEM INNENGEWINDE

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Blau (RAL 5015 Code 07).
    Gelb (RAL 1021 Code 10).
    Rot (RAL 3000 Code 16).
    Grün (RAL 6024 Code 17).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    L803:
    Durchgangsgewinde aus Messing (Gewindetoleranz 6H).
    L803PIN:
    Durchgangsgewinde aus Edelstahl (AISI 303) (Gewindetoleranz 6H).

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

  • Beschreibung

    Il Galletto “Euromodel” con boccola filettata fa parte della famiglia dei galletti , ma presenta un design più ricercato ed un tappo colorato, caratteristiche comuni di tutti i prodotti facenti parte della linea Euromodel. Il design del galletto è molto sinuoso e rotondo, presenta inoltre due incavi disegnati per inserire le dita e facilitare la rotazione e l’applicazione della forza sul galletto. Tutta la serie di questi galletti ha il design depositato. L’articolo presenta una boccola in ottone o, in alternativa una boccola in acciaio inox, con foro filettato passante, che poi viene chiuso da un tappo colorato senza però agire come fermo. In questo modo è possibile dare un tocco di colore al prodotto e renderlo più accattivante o personalizzato. Il Galletto “Euromodel” con boccola filettata L803 è fatto con materiali a base di poliammide rinforzata. Colori disponibili per il tappo: Arancio, Blu, Giallo, Rosso, Verde, Grigio.

  • Medien

Alternativprodukte
Ausführung L803: Standard-Buchse aus Messing.

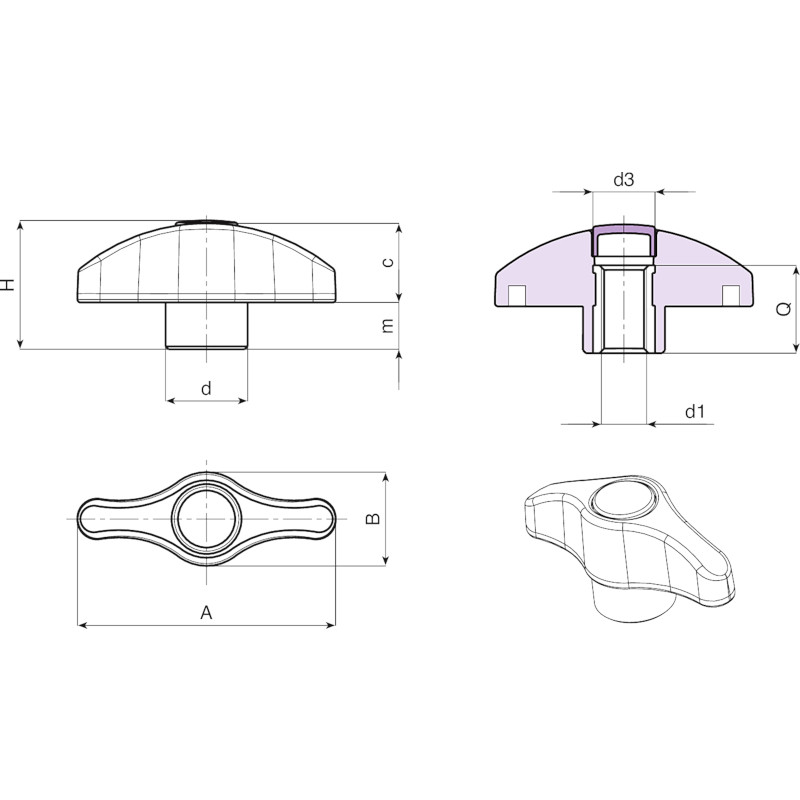

Codice art. A B H m c d d3 d16H Q 3D
L80344.0004 L80344.TM050113 44 16 22 8 14 14 10 M5 15 10
L80344.0010 L80344.TM060113 44 16 22 8 14 14 10 M6 15 10
L80344.0017 L80344.TM080113 44 16 22 8 14 14 10 M8 15 11
L80352.0017 L80352.TM050113 52 19 26 9.5 16.5 17 13 M5 18 15
L80352.0005 L80352.TM060113 52 19 26 9.5 16.5 17 13 M6 18 15
L80352.0013 L80352.TM080113 52 19 26 9.5 16.5 17 13 M8 18 16
L80352.0016 L80352.TM100113 52 19 26 9.5 16.5 17 13 M10 18 16
L80367.0002 L80367.TM060113 67 24 32.5 11 21.5 21 16 M6 18 26
L80367.0004 L80367.TM080113 67 24 32.5 11 21.5 21 16 M8 18 26
L80367.0011 L80367.TM100113 67 24 32.5 11 21.5 21 16 M10 18 27
L80367.0015 L80367.TM120113 67 24 32.5 11 21.5 21 16 M12 18 27
Ausführung L803 PIN: Buchse aus Edelstahl (AISI 303).
Codice art. A B H m c d d3 d16H Q 3D
L80344.0011 L80344.TM060113PIN 44 16 22 8 14 14 10 M6 15 10
L80352.0014 L80352.TM080113PIN 52 19 26 9.5 16.5 17 13 M8 18 16
L80367.0012 L80367.TM100113PIN 67 24 32.5 11 21.5 21 16 M10 18 27
