L805

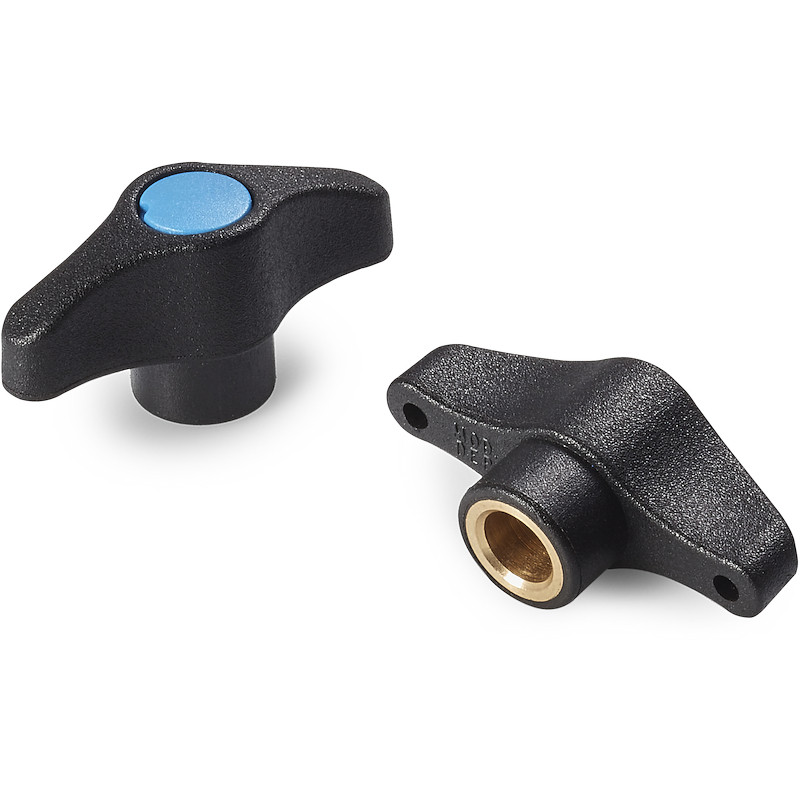

Flügelgriffe Euromodel

FLÜGELMUTTER “EUROMODEL” MIT BUCHSE MIT DURCHGANGSBOHRUNG

Ausf. 12V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Abdeckung:
    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Blau (RAL 5015 Code 07).
    Gelb (RAL 1021 Code 10).
    Rot (RAL 3000 Code 16).
    Grün (RAL 6024 Code 17).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    L805:
    Buchse mit Durchgangsbohrung aus Messing (Toleranz H9).
    L805PIN:
    Buchse mit Durchgangsbohrung aus Edelstahl (AISI 303) (Toleranz H9).

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich [S.TitoloTabellaColori.

Alternativprodukte
Ausführung L805: Standard-Buchse aus Messing.

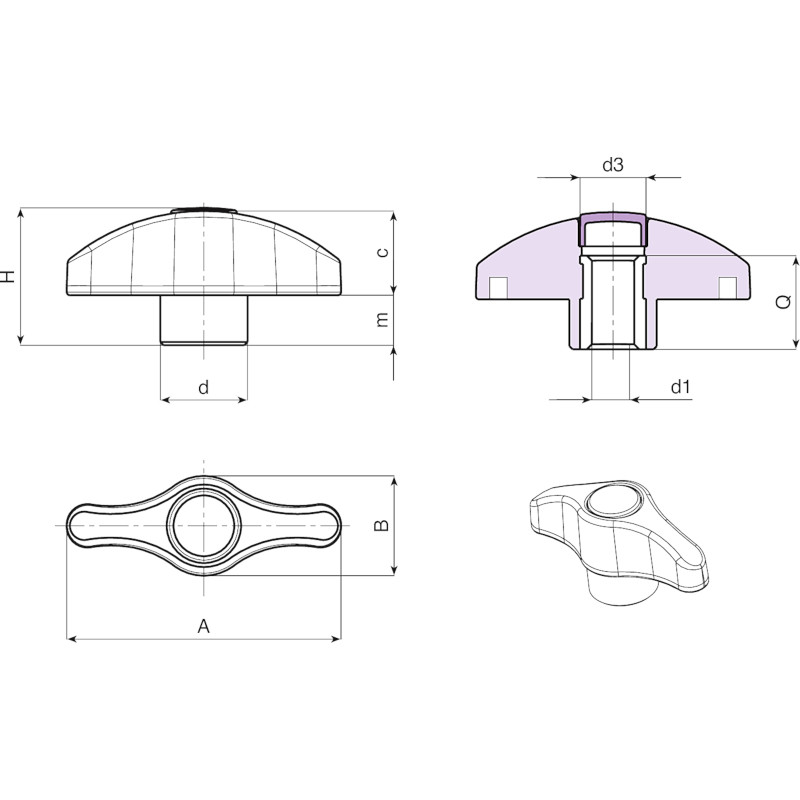

Codice art. A B H m c d d3 d1H9 Q 3D
L80544.0007 L80544.TD050113 44 16 22 8 14 14 10 5 15 9
L80544.0002 L80544.TD060113 44 16 22 8 14 14 10 6 15 9
L80544.0006 L80544.TD080113 44 16 22 8 14 14 10 8 15 10
L80552.0001 L80552.TD050113 52 19 26 9.5 16.5 17 13 5 18 14
L80552.0003 L80552.TD060113 52 19 26 9.5 16.5 17 13 6 18 14
L80552.0004 L80552.TD080113 52 19 26 9.5 16.5 17 13 8 18 15
L80552.0007 L80552.TD100113 52 19 26 9.5 16.5 17 13 10 18 16
L80567.0001 L80567.TD060113 67 24 32.5 11 21.5 21 16 6 18 25
L80567.0002 L80567.TD080113 67 24 32.5 11 21.5 21 16 8 18 25
L80567.0003 L80567.TD100113 67 24 32.5 11 21.5 21 16 10 18 26
L80567.0005 L80567.TD120113 67 24 32.5 11 21.5 21 16 12 18 26
Ausführung L805PIN: Buchse aus Edelstahl (AISI 303).
Codice art. A B H m c d d3 d1H9 Q 3D
L80544.0003 L80544.TD060113PIN 44 16 22 8 14 14 10 6 15 9
L80552.0005 L80552.TD080113PIN 52 19 26 9.5 16.5 17 13 8 18 15
L80567.0004 L80567.TD100113PIN 67 24 32.5 11 21.5 21 16 10 18 26
