K908

Handwielen met zitting voor zwaartekracht positie-indicatoren

SCHIJFHANDWIEL MET ZITTING VOOR POSITIE-INDICATOR EN DRAAIBARE GREEP M202

Ver. 11V01-0124

Versterkte en gestabiliseerde polyamide.
Bestand tegen oliën en vetten.

Gesatineerd.

  • Technische kenmerken

    Materiaal:
    Versterkte en gestabiliseerde polyamide.
    Bestand tegen oliën en vetten.

    Oppervlak:
    Gesatineerd.

    Kleur:
    Zwart (RAL 9011).

    Inzetstuk:
    Bus met doorlopende gladde boring in verzinkt staal (tolerantie boring H10).

    Laterale inzetstuk:
    Messing bus met doorlopende schroefdraadboring.

    Laterale greep:
    Draaibare greep art. M202.

    Monteerbare positie-indicator:
    Gebruik de zwaartekracht positie-indicator uit de serie K650 of K660. De positie-indicator kan enkel in de verticale positie worden gebruikt (horizontale machine-as). De indicator en de bijbehorende bevestigingsstift d7 moeten afzonderlijk worden aangekocht. Raadpleeg voor meer informatie over de positie-indicatoren de pagina’s over de artikels K650 en K660.
    (*) De positie-indicator K650050 kan worden gemonteerd met de adapter KS08050.T01.

    Bevestiging:
    Raadpleeg de technische aanwijzingen in bijlage van deze catalogus voor eventuele bevestigingssystemen, de uitvoering van spieën en/of vierkanten boringen.

    Speciale verzoeken:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: K908150.T050D1201PZB.
    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd met een zelf ontworpen boring d1.
    Op aanvraag en voor grote hoeveelheden kunnen de inzetstukken worden geleverd in verschillende materialen en afwerkingen.
    Indicator afzonderlijk te bestellen.
    Op aanvraag en voor grote hoeveelheden kan de zitting van de indicator worden gewijzigd.

    Overeenkomst diameter/indicatoren:
    d5=50 --> K650050
    d5=80 --> K650080 of K660080

  • Accessoires

Alternatieve producten

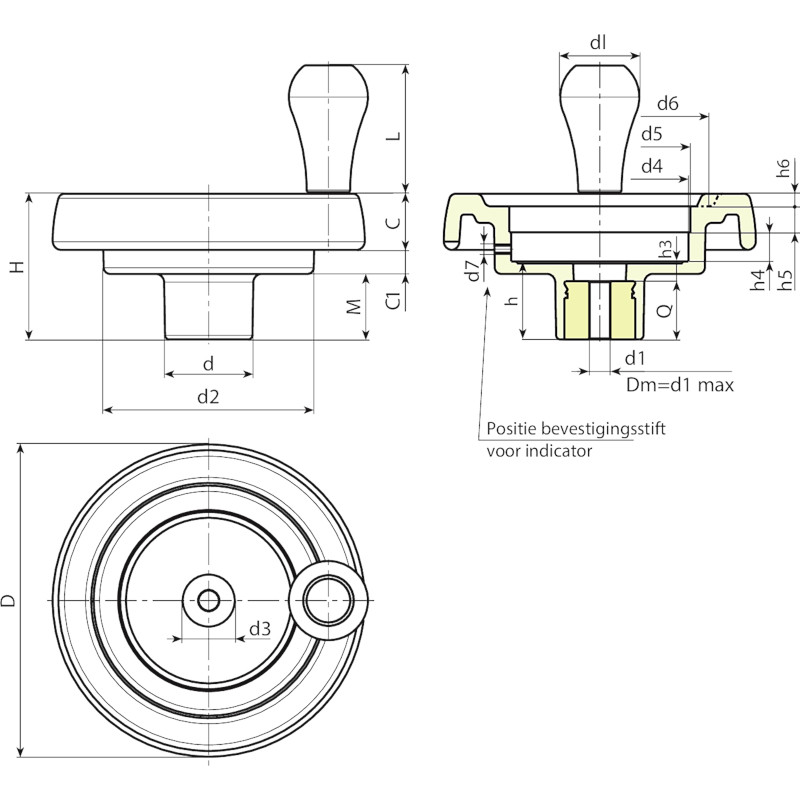

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
K908175.0001 K908175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 40 64 20 6.8 28 745
K908200.0001 K908200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 40 64 22 6.8 23 905

Opgelet: Vanaf 50 stuks kan de diameter d1 op aanvraag worden gepersonaliseerd (tolerantie boring H10 verzinkt en H7 gebruineerd).
Dm = maximale diameter mogelijk door afwerking (verbreding).
