G130

Handräder mit anderen Formen

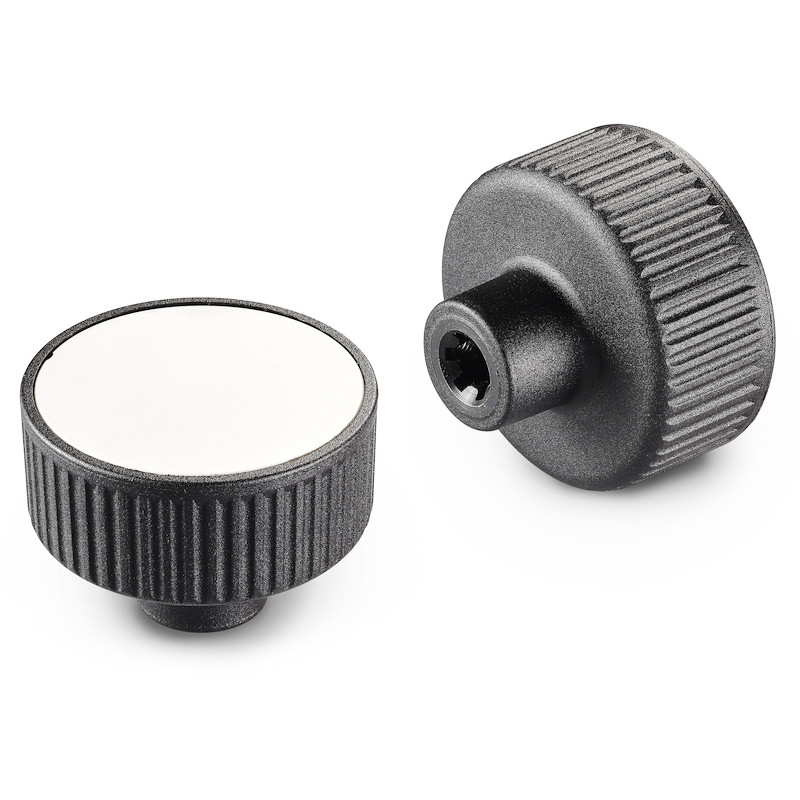

RÄNDELGRIFFE "EUROMODEL" MIT ABDECKUNG

Ausf. 07V01-0124

Verstärktes Polyamid. Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Verstärktes Polyamid. Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe Handrad:
    Schwarz (RAL 9011).

    Abdeckung:
    Abdeckung aus grauem Polyamid (RAL 7035 Code 13) mit Haltering aus schwarzem Polyamid. Druckmontage. Kann ausgebaut werden.

    Alternativfarben Abdeckung:
    Orange (RAL 2004 Code 02).
    Blau (RAL 5015 Code 07).
    Gelb (RAL 1021 Code 10).
    Rot (RAL 3000 Code 16).
    Grün (RAL 6024 Code 17).
    Schwarz (RAL 9011 Code 01).

    Einsatz:
    Ausführung TD:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).
    Ausführung TM:
    Buchse mit Durchgangsgewinde aus verzinktem Stahl, (Gewindetoleranz 6H).

    Befestigungsloch D2:
    Ausführung TD:
    Gewindeloch zur Befestigung.
    Ausführung TM:
    Nicht vorhanden.

    Weitere Möglichkeiten:
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Kundenspezifische Materialien der Einsätze.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte
Ausführung TD mit durchgehendem Glattloch.

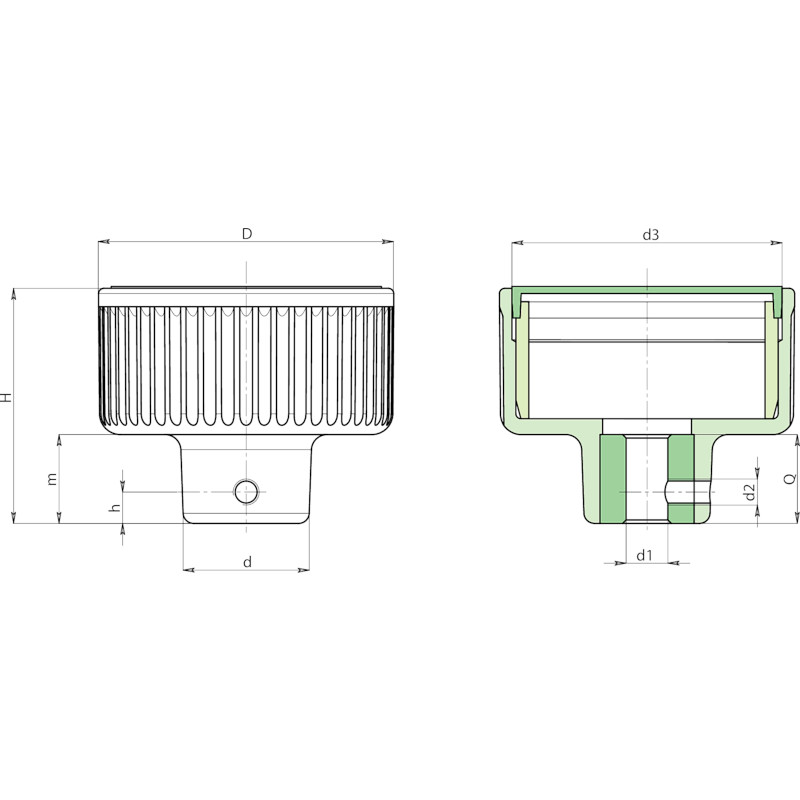

Codice art. D d H m h d2 d3 dm d1H10 Q
G130057.0001 G130057.TD080113 57 24 46 17 6 M5 52 12 8 16 105
G130072.0001 G130072.TD080113 72 28 53 21 6 M5 67 12 8 20 165
G130094.0002 G130094.TD100113 94 36 58 24 6 M5 87 15 10 24 376

Achtung: ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 auf Anfrage mit anderen Abmessungen hergestellt werden (Toleranz H10).
Dm = Maximal möglicher Durchmesser.

Ausführung TM mit durchgehendem Gewindeloch.
Codice art. D d H m h d2 d3 dm d16H Q
G130057.0002 G130057.TM080113 57 24 46 17 - - 52 12 M8 16 105
G130072.0002 G130072.TM100113 72 28 53 21 - - 67 12 M10 20 165
G130094.0003 G130094.TM120113 94 36 58 24 - - 87 15 M12 24 376

Achtung: ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 auf Anfrage mit anderen Abmessungen hergestellt werden.
