D206

Volantes de raios

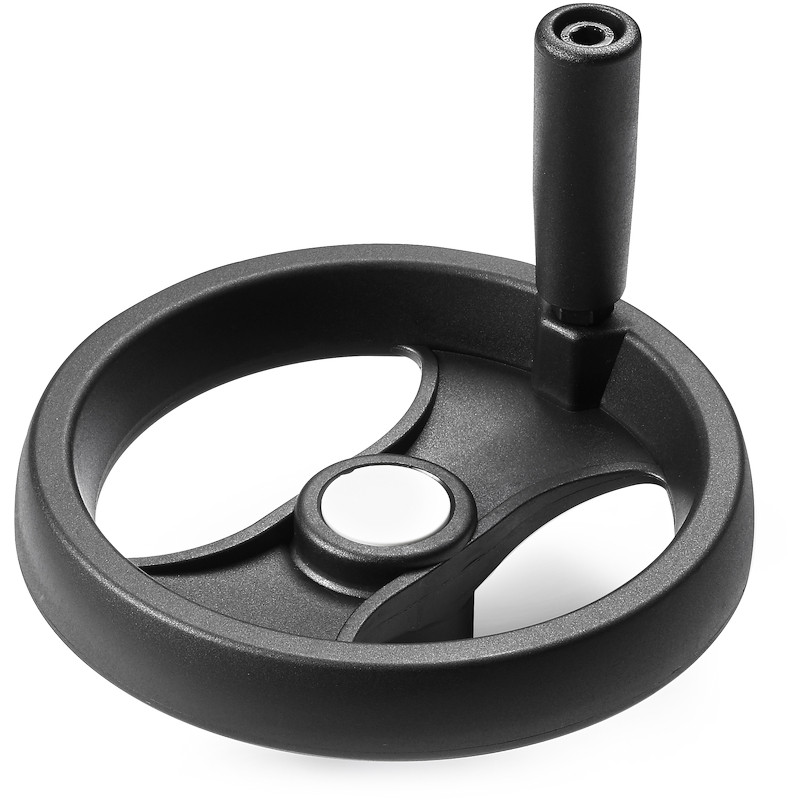

MANIVELA DE MANOBRA COM DOIS RAIOS COM PUNHO ROTATIVO

Ver. 04V01-0124

Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Tampão central:
    Poliamida cinzenta (RAL 7035 cód. 13).

    Cores alternativas para o tampão:
    Alaranjado (RAL 2004 cód. 02).
    Azul (RAL 5015 cód. 07).
    Amarelo (RAL 1021 cód. 10).
    Vermelho (RAL 3000 cód. 16).
    Verde (RAL 6024 cód. 17).
    Preto (RAL 9011 cód. 01).

    Inserção principal:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Inserção lateral:
    Casquilho com furo roscado passante em latão.

    Punho lateral:
    Punho rotativo art. M144 [pág.FAM_M144-Codice.

    Cubo:
    Cubo maciço.
    (*) Cubo oco.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido. Adicionar as letras ZB ao código padrão. Exemplo: D206130.TD1001PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
    A pedido e por quantidade, cores da manivela com raios, do punho e do tampão (gama reduzida) conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos

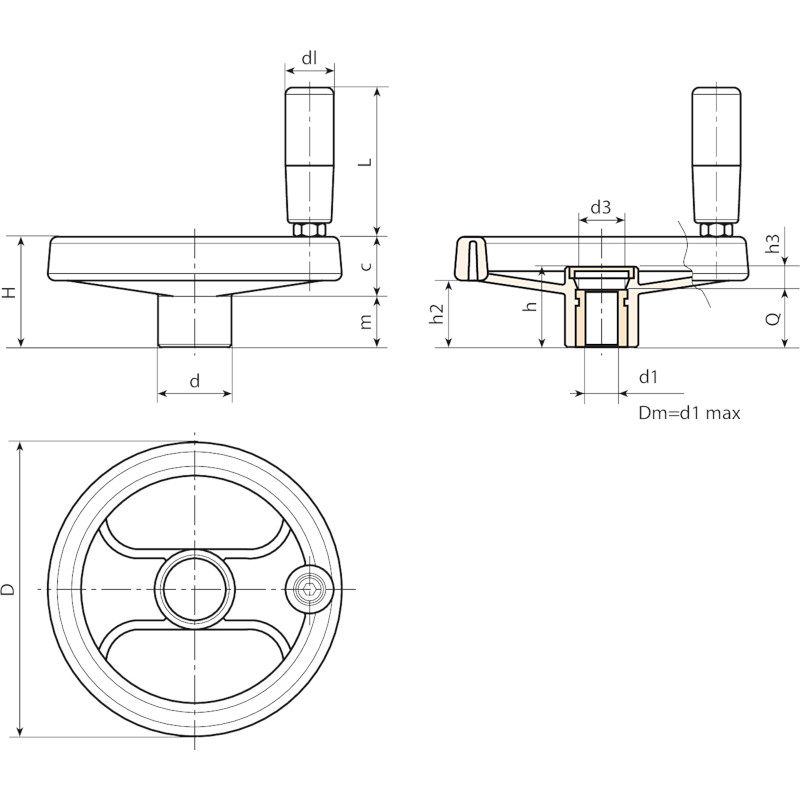

Codice Art. D H h d m c h2 h3 d3 dl L Dm d1H10 Q 3D
D206080.0014 D206080.TP0501P 80 34 26 24,5 15,5 18,5 20 6 16,5 19 54 12 10 20 113
D206080.0002 D206080.TD0801P 80 34 26 24,5 15,5 18,5 20 6 16,5 19 54 12 5 20 115
D206080.0006 D206080.TD1001P 80 34 26 24,5 15,5 18,5 20 6 16,5 19 54 12 10 20 110
D206100.0021 D206100.TP0501P 99 43 33 28 19,5 23,5 27 9 17 19 54 16 5 24 182
D206100.0003 D206100.TD0801P 99 43 33 28 19.5 23,5 27 9 17 19 54 16 8 24 176
D206100.0009 D206100.TD1001P 99 43 33 28 19,5 23,5 27 9 17 19 54 16 10 24 160
D206100.0011 D206100.TD1201P 99 43 33 28 19,5 23,5 27 9 17 19 54 16 12 24 177
D206130.0046 D206130.TP0501P 129 50 35,5 32 20 30 30 11,5 25,5 21 65,5 18 5 24 285
D206130.0004 D206130.TD0801P 129 50 35,5 32 20 30 30 11,5 25,5 21 65,5 18 8 24 293
D206130.0008 D206130.TD1001P 129 50 35,5 32 20 30 30 11.5 25,5 21 65,5 18 10 24 290
D206130.0014 D206130.TD1201P 129 50 35,5 32 20 30 30 11,5 25,5 21 65,5 18 12 24 280
D206160.0007 D206160.TD0801P 160 57,5 41 40 20 37,5 34 9 26 23,5 75 22 8 32 440
D206160.0019 D206160.TD1401P 160 57,5 41 40 20 37,5 34 9 26 23,5 75 22 14 32 430
D206160.0043 D206160.TD2001P 160 57.5 41 40 20 37,5 34 9 26 23,5 75 22 20 32 375
D206200.0002 D206200.TD0801P 198 61,5 39,5 51 17 44 32 7,5 27 23,5 75 22 8 32 685
D206200.0012 D206200.TD1601P 198 61,5 39,5 51 17 44 32 7,5 27 23,5 75 22 16 32 640
D206200.0020 D206200.TD2001P 198 61,5 39,5 51 17 44 32 7,5 27 23,5 75 22 20 32 685
D206250.0007 D206250.TD0801P 252 70 47 56 23 47 38,5 12 31,5 25,5 87 28 8 36 1100
D206250.0022 D206250.TD2001P 252 70 47 56 23 47 38,5 12 31,5 25,5 87 28 20 36 1015
D206350.0002 D206350.TD0801P 349 80 50 67 21,5 58,5 43,5 18 35 26,5 97,5 30 (*) 8 32 1650

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
