D209

Volantes de raios

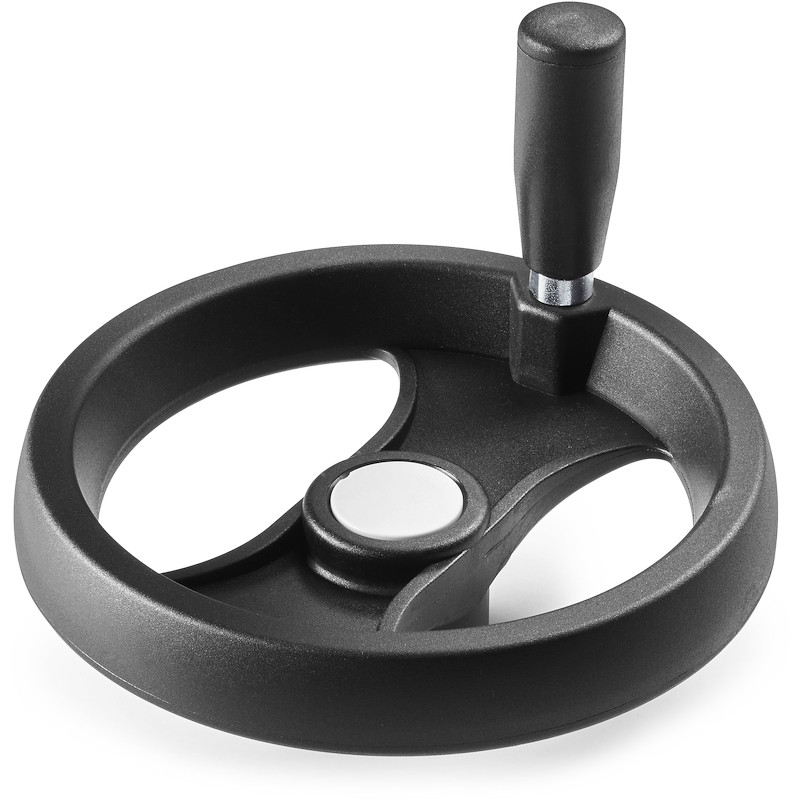

MANIVELA DE MANOBRA COM DOIS RAIOS COM PUNHO ROTATIVO M145

Ver. 04V01-0124

Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Tampão central:
    Poliamida cinzenta (RAL 7035 cód. 13).

    Cores alternativas para o tampão:
    Alaranjado (RAL 2004 cód. 02).
    Azul (RAL 5015 cód. 07).
    Amarelo (RAL 1021 cód. 10).
    Vermelho (RAL 3000 cód. 16).
    Verde (RAL 6024 cód. 17).
    Preto (RAL 9011 cód. 01).

    Inserção principal:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Inserção lateral:
    Casquilho com furo roscado passante em latão.

    Punho lateral:
    Punho rotativo art. M145 [pág.FAM_M145-Codice.

    Cubo:
    Cubo maciço.
    (*) Cubo oco.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: D209130.TD1001PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
    A pedido e por quantidade, cores da manivela com raios, do punho e do tampão (gama reduzida) conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos

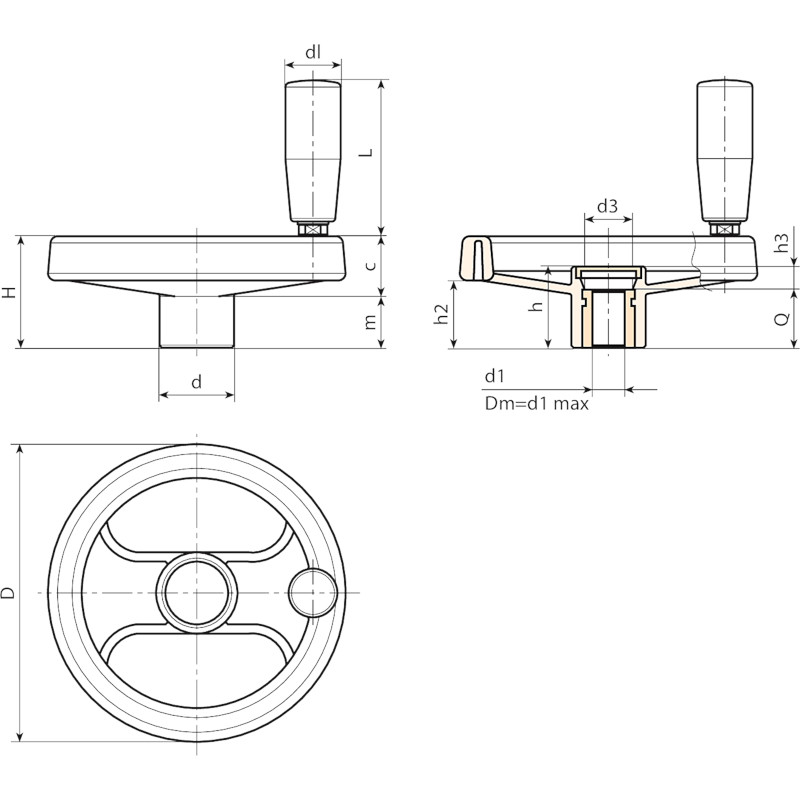

Codice Art. D H h d m c h2 h3 d3 dl L Dm d1H10 Q
D209080.0001 D209080.TP0501P 80 34 26 24,5 15,5 18,5 20 6 16,5 20 55,5 12 5 20 126
D209100.0004 D209100.TP0501P 99 43 33 28 19,5 23,5 27 9 17 20 55,5 16 5 24 180
D209130.0001 D209130.TD0501P 129 50 35,5 32 20 30 30 11,5 25,5 23,5 67,5 18 5 24 295
- D209160.TD0801P 160 57,5 41 40 20 37,5 34 9 26 25 77 22 8 32 460
D209200.0001 D209200.TD0801P 198 61 39,5 51 17 44 32 7,5 27 25 77 22 8 32 700
D209250.0001 D209250.TD0801P 252 70 48 56 23 47 38,5 12 31,5 26 85,5 28 8 36 1100
D209350.0001 D209350.TD0801P 349 80 50 67 21,5 58,5 43 18 35 28 96 30 (*) 8 32 1650

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
