D211

Volantes de raios

MANIVELA DE MANOBRA COM DOIS RAIOS COM PUNHO ROTATIVO M202

Ver. 04V01-0124

Poliamida reforçada e estabilizada. Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada. Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Tampão central:
    Poliamida cinzenta (RAL 7035 cód. 13).

    Cores alternativas para o tampão:
    Alaranjado (RAL 2004 cód. 02).
    Azul (RAL 5015 cód. 07).
    Amarelo (RAL 1021 cód. 10).
    Vermelho (RAL 3000 cód. 16).
    Verde (RAL 6024 cód. 17).
    Preto (RAL 9011 cód. 01).

    Inserção principal:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Inserção lateral:
    Casquilho com furo roscado passante em latão.

    Punho lateral:
    Manico girevole art. M202.

    Cubo:
    Cubo maciço.
    (*) Cubo oco.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: D211250.TD1601PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
    A pedido e por quantidade, cores da manivela com raios, do punho e do tampão (gama reduzida) conforme a tabela de cores [pág.TitoloTabellaColori.

Produtos alternativos

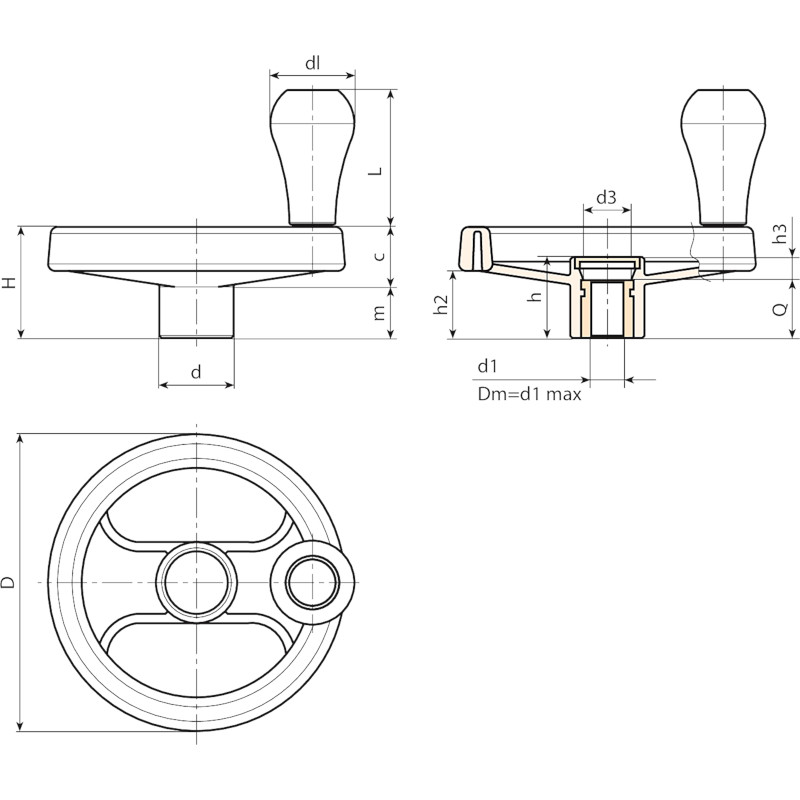

Codice Art. D D2 H h d m c h2 h3 d3 dl L Dm d1H10 Q
D211250.0001 D211250.TD0801P 252 257 70 48 56 23 47 38,5 12 31,5 40 63,5 28 8 36 1100
D211350.0001 D211350.TD0801P 349 - 80 50 67 21,5 58,5 43 18 35 40 63,5 30 (*) 8 32 1630

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.

Peça informações

Contact Form

Encontrar o nosso distribuidor mais próximo

Clicar aqui
