10

J117

Schlösser mit 1/4 Drehung M22

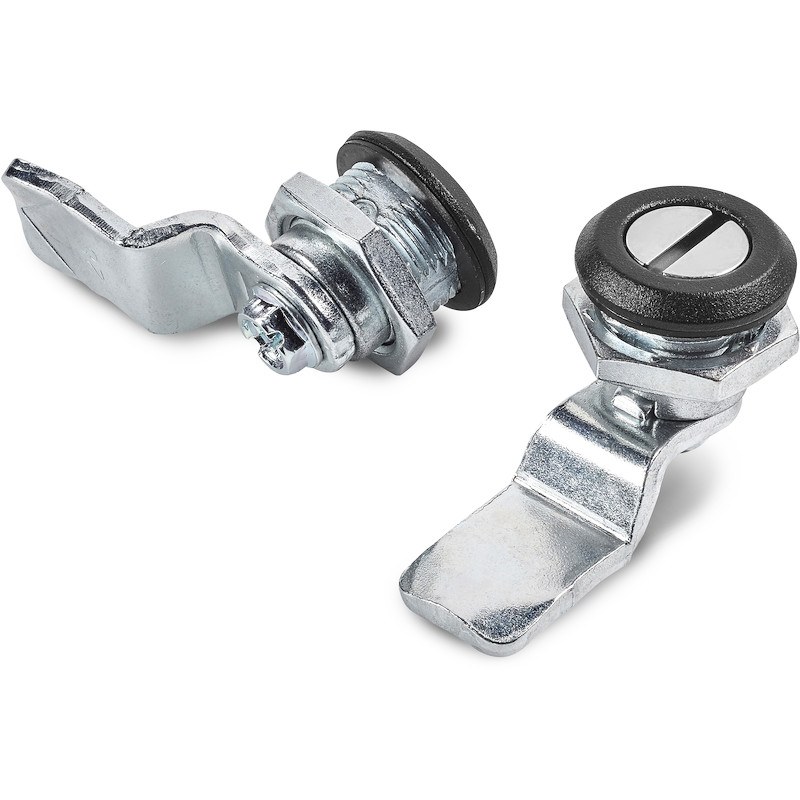

UNIVERSAL-DREHRIEGEL 1/4 UMDREHUNG AUS ZAMAK, GEWINDE M22, MIT SCHRAUBENDREHERSCHLITZ

Ausf. 10V01-0124

(1) Schlosskorpus M22x1,5 (Stator) aus Zamakdruckguss.
(2) Mit Schraubendreherschlitz geformte Sperrklinke aus Zamakdruckguss.

L117-01
(1) Matt.

  • Technische Eigenschaften

    Material:
    (1) Schlosskorpus M22x1,5 (Stator) aus Zamakdruckguss.
    (2) Mit Schraubendreherschlitz geformte Sperrklinke aus Zamakdruckguss.
    (3) Befestigungs-Sechskantmutter M22x1,5 aus Zamakdruckguss.
    (4) Dichtung aus Kautschuk.
    (5) Verschlusshebel aus Stahl, (E=0 Form gerade, E=2,4,6,8,10 Form nach außen gebogen, E=-2 Form nach innen gebogen).
    (6) Befestigungsschraube M6x10 mit Kreuzschlitz, aus Stahl.

    Oberfläche:
    L117-01
    (1) Matt.
    (2-3-4-5-6) Glatt.
    L117-L
    Glatt.

    Farbe:
    L117-01
    (1) Schwarz epoxydstaubbeschichtet (RAL 9011).
    (2-3-4-5-6) Standardmäßige Verzinkung.
    L117-L
    (1) Glanzverchromung.
    (2-3-4-5-6) Standardmäßige Verzinkung.

    Drehung:
    90°.

    Weitere Möglichkeiten:
    Keine.

  • Zubehör

Alternativprodukte
Ausführung J117-01: schwarz lackiert.

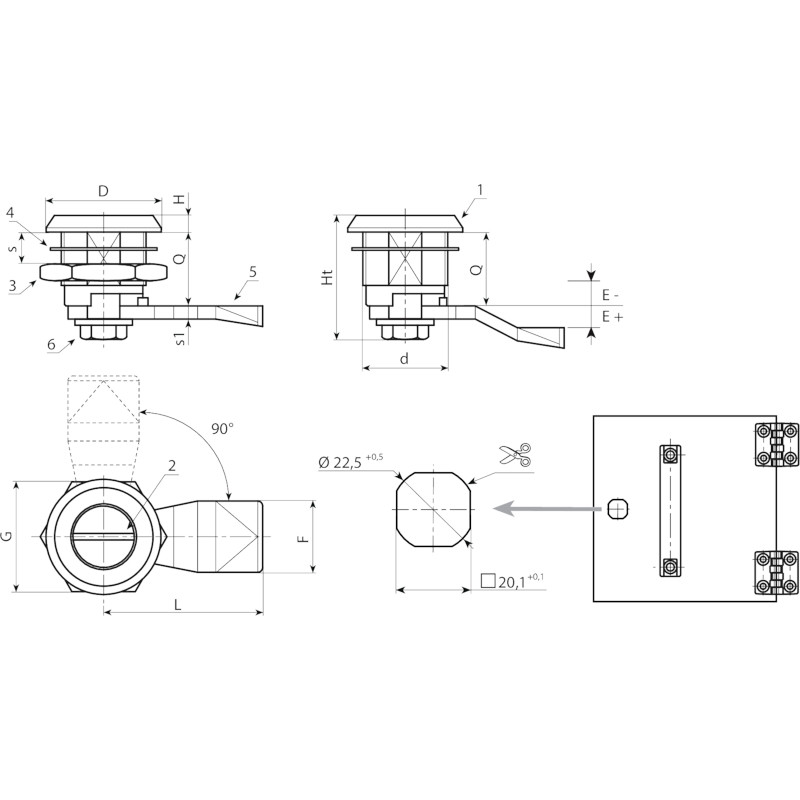

Codice Art. d D L Q E F G Ht H s(max.) s1
- J11722.Z00E-4X4501 M22 28 45 18 -4 19 27 31,5 4 8 4 -
- J11722.Z00E-2X4501 M22 28 45 18 -2 19 27 31,5 4 8 4 -
- J11722.Z00E00X4501 M22 28 45 18 0 19 27 31,5 4 8 4 -
- J11722.Z00E02X4501 M22 28 45 18 2 19 27 31,5 4 8 4 -
- J11722.Z00E04X4501 M22 28 45 18 4 19 27 31,5 4 8 4 -
- J11722.Z00E06X4501 M22 28 45 18 6 19 27 31,5 4 8 4 -
- J11722.Z00E08X4501 M22 28 45 18 8 19 27 31,5 4 8 4 -
- J11722.Z00E10X4501 M22 28 45 18 10 19 27 31,5 4 8 4 -
- J11722.Z00E12X4501 M22 28 45 18 12 19 27 31,5 4 8 4 -
Ausführung J117-L: verchromt.
Codice Art. d D L Q E F G Ht H s(max.) s1
- J11722.Z00E-4X45L M22 28 45 18 -4 19 27 31,5 4 8 4 -
- J11722.Z00E-2X45L M22 28 45 18 -2 19 27 31,5 4 8 4 -
- J11722.Z00E00X45L M22 28 45 18 0 19 27 31,5 4 8 4 -
- J11722.Z00E02X45L M22 28 45 18 2 19 27 31,5 4 8 4 -
- J11722.Z00E04X45L M22 28 45 18 4 19 27 31,5 4 8 4 -
- J11722.Z00E06X45L M22 28 45 18 6 19 27 31,5 4 8 4 -
- J11722.Z00E08X45L M22 28 45 18 8 19 27 31,5 4 8 4 -
- J11722.Z00E10X45L M22 28 45 18 10 19 27 31,5 4 8 4 -
- J11722.Z00E12X45L M22 28 45 18 12 19 27 31,5 4 8 4 -
