J124

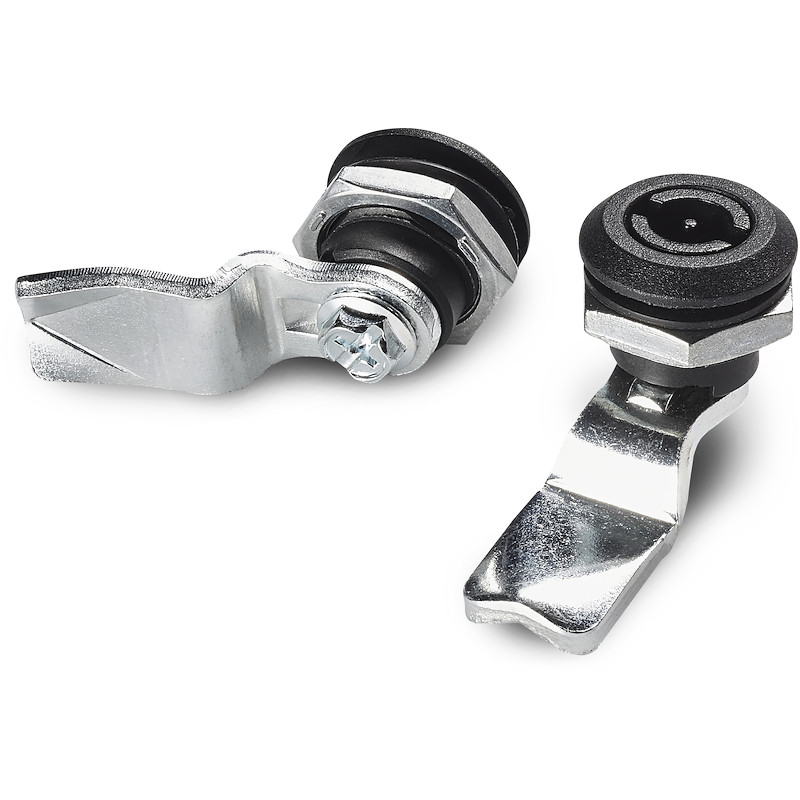

Schlösser mit 1/4 Drehung M22

UNIVERSAL-DREHRIEGEL 1/4 UMDREHUNG AUS PLASTIK, GEWINDE M22, SCHLÜSSEL MIT FLÜGELSTIFT

Ausf. 10V01-0124

(1) Schlosskorpus M22x1,5 (Stator) aus glasfaserverstärktem Polyamid PA6.6. Öl- und fettbeständig.
(2) Für Flügelstift geformte Sperrklinke aus glasfaserverstärktem Polyamid PA6.6.

(1) Matt.
(2-3-4-5-6) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Schlosskorpus M22x1,5 (Stator) aus glasfaserverstärktem Polyamid PA6.6. Öl- und fettbeständig.
    (2) Für Flügelstift geformte Sperrklinke aus glasfaserverstärktem Polyamid PA6.6.
    (3) Befestigungs-Sechskantmutter M22x1,5 aus Zamakdruckguss.
    (4) Dichtung aus Kautschuk.
    (5) Verschlusshebel aus Stahl, (E=0 Form gerade, E=2,4,6,8,10 Form nach außen gebogen, E=-2 Form nach innen gebogen).
    (6) Befestigungsschraube M6x10 mit Kreuzschlitz, aus Stahl.

    Oberfläche:
    (1) Matt.
    (2-3-4-5-6) Glatt.

    Farbe:
    (1) Schwarz (RAL 9011).
    (2-3-4-5-6) Standardmäßige Verzinkung.

    Schlüssel (Sonderausstattung):
    Schlüssel aus rotem Polyamid (PA6) Art. J090.
    ACHTUNG: Der Schlüssel ist nicht in der Grundausstattung enthalten. Separat zu bestellen. [S.FAM_J090-Codice.

    Drehung: 90°
    Weitere Möglichkeiten:
    Auf Anfrage ist das Schloss einschließlich Schlüssel erhältlich. Bitte fügen Sie an den Hauptcode hinten den Buchstaben C an.

  • Zubehör

Alternativprodukte

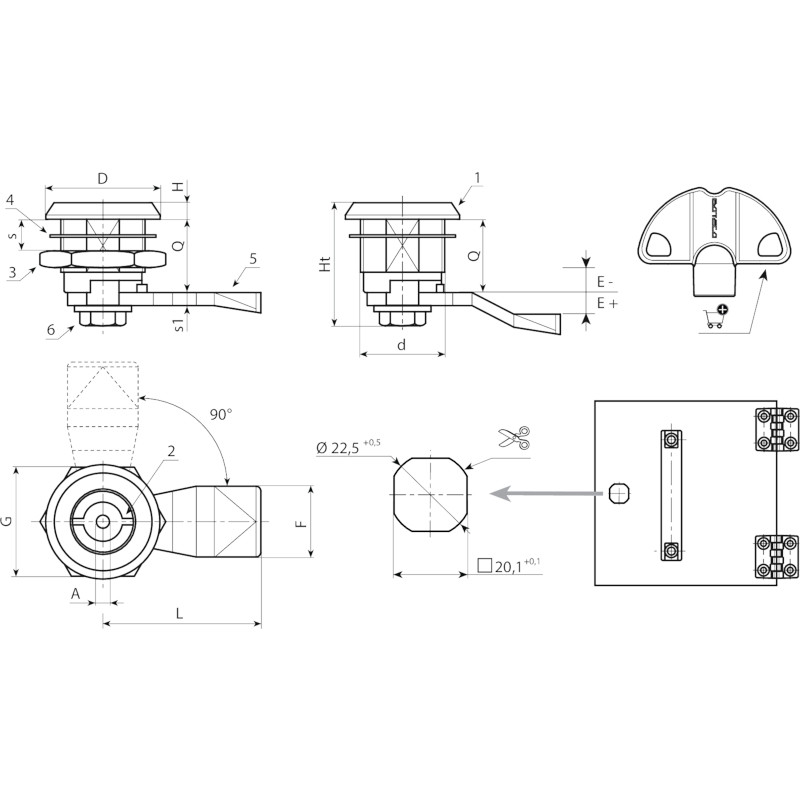

Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave
- J12422.T03E-4X4501 3 M22 28 45 18 -4 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E-2X4501 3 M22 28 45 18 -2 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E00X4501 3 M22 28 45 18 0 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E02X4501 3 M22 28 45 18 2 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E04X4501 3 M22 28 45 18 4 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E06X4501 3 M22 28 45 18 6 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E08X4501 3 M22 28 45 18 8 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E10X4501 3 M22 28 45 18 10 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T03E12X4501 3 M22 28 45 18 12 19 27 31,5 4 8 4 - J090050.TP0316
- J12422.T05E-4X4501 5 M22 28 45 18 -4 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E-2X4501 5 M22 28 45 18 -2 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E00X4501 5 M22 28 45 18 0 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E02X4501 5 M22 28 45 18 2 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E04X4501 5 M22 28 45 18 4 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E06X4501 5 M22 28 45 18 6 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E08X4501 5 M22 28 45 18 8 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E10X4501 5 M22 28 45 18 10 19 27 31,5 4 8 4 - J090050.TP0516
- J12422.T05E12X4501 5 M22 28 45 18 12 19 27 31,5 4 8 4 - J090050.TP0516
