J116

Schlösser mit 1/4 Drehung M22

UNIVERSAL-DREHRIEGEL 1/4 UMDREHUNG AUS ZAMAK, GEWINDE M22, MIT QUADRATSCHLÜSSEL

Ausf. 10V01-0124

(1) Schlosskorpus M22x1,5 (Stator) aus Zamakdruckguss.
(2) Quadratisch geformte Sperrklinke aus Zamakdruckguss.

L116-01
(1) Matt.

  • Technische Eigenschaften

    Material:
    (1) Schlosskorpus M22x1,5 (Stator) aus Zamakdruckguss.
    (2) Quadratisch geformte Sperrklinke aus Zamakdruckguss.
    (3) Befestigungs-Sechskantmutter M22x1,5 aus Zamakdruckguss.
    (4) Dichtung aus Kautschuk.
    (5) Verschlusshebel aus Stahl, (E=0 Form gerade, E=2,4,6,8,10 Form nach außen gebogen, E=-2 Form nach innen gebogen).
    (6) Befestigungsschraube M6x10 mit Kreuzschlitz, aus Stahl.

    Oberfläche:
    L116-01
    (1) Matt.
    (2-3-4-5-6) Glatt.
    L116-L
    Glatt.

    Farbe:
    L116-01
    (1) Schwarz epoxydstaubbeschichtet (RAL 9011).
    (2-3-4-5-6) Standardmäßige Verzinkung.
    L116-L
    (1) Glanzverchromung.
    (2-3-4-5-6) Standardmäßige Verzinkung.

    Schlüssel (Sonderausstattung):

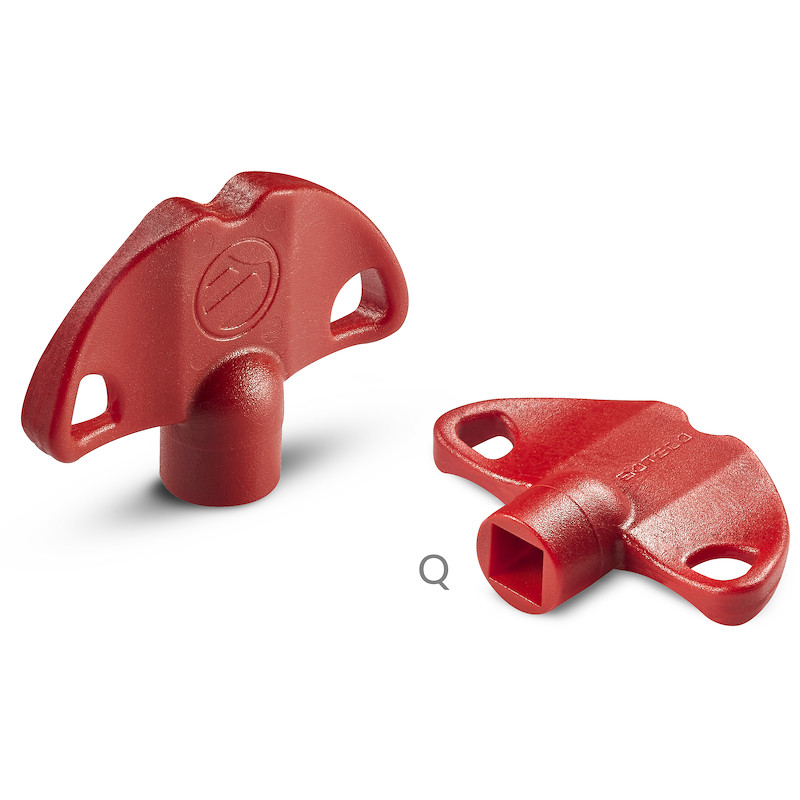

    Schlüssel aus rotem Polyamid (PA6) Art. J090.
    ACHTUNG: Der Schlüssel ist nicht in der Grundausstattung enthalten. Separat zu bestellen. [S.FAM_J090-Codice.

    Drehung: 90°
    Weitere Möglichkeiten:
    Auf Anfrage ist das Schloss einschließlich Schlüssel erhältlich. Bitte fügen Sie an den Hauptcode hinten den Buchstaben C an.

  • Zubehör

Alternativprodukte

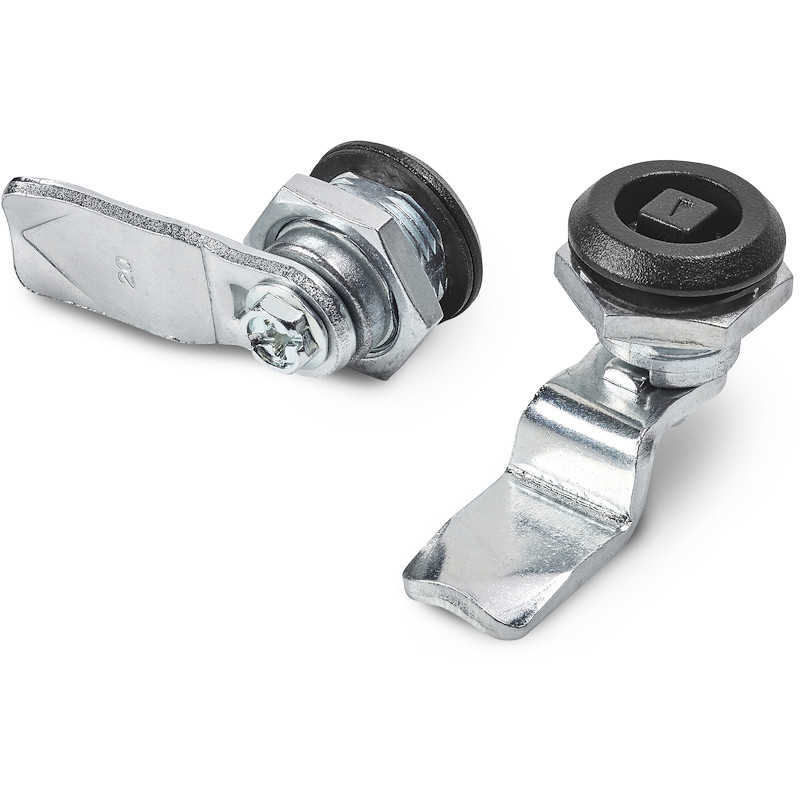

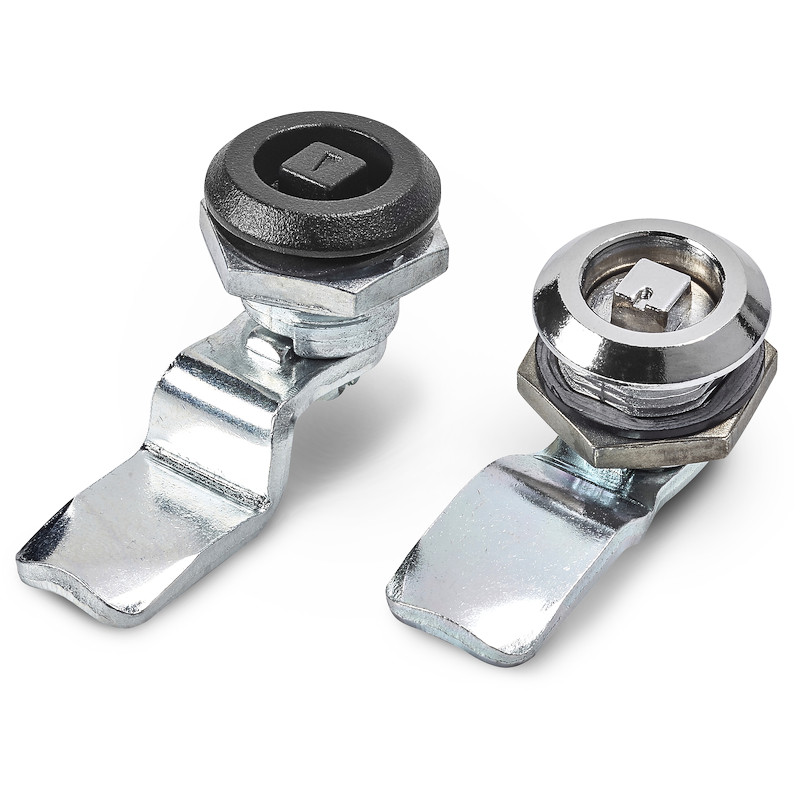

Ausführung J116-01: schwarz lackiert.

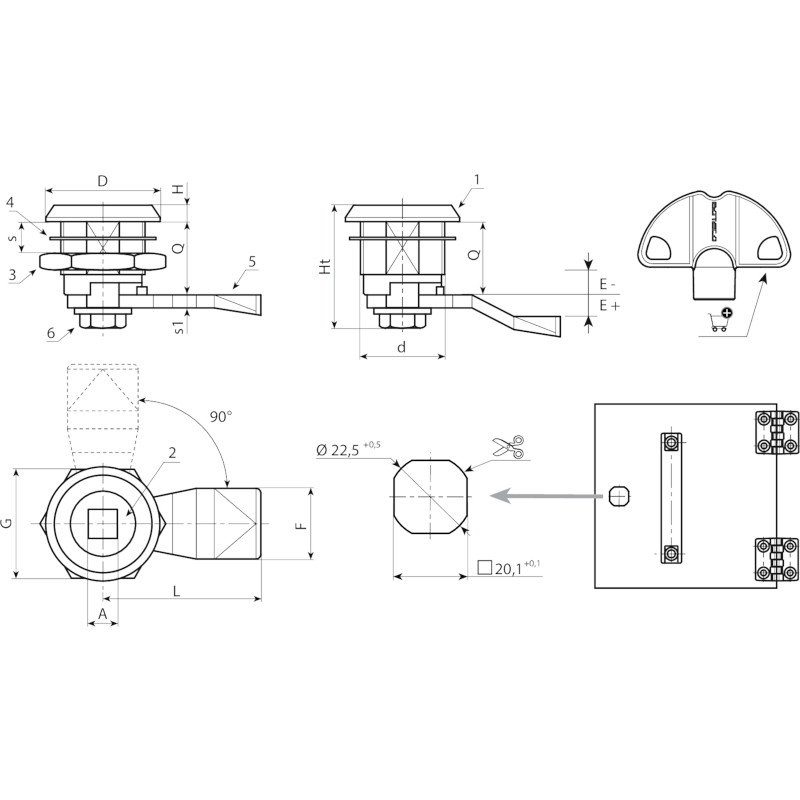

Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave
- J11622.Z08E-4X4501 8 M22 28 45 18 -4 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E-2X4501 8 M22 28 45 18 -2 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E00X4501 8 M22 28 45 18 0 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E02X4501 8 M22 28 45 18 2 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E04X4501 8 M22 28 45 18 4 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E06X4501 8 M22 28 45 18 6 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E08X4501 8 M22 28 45 18 8 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E10X4501 8 M22 28 45 18 10 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E12X4501 8 M22 28 45 18 12 19 27 31,5 4 8 4 - J090050.TQ0816

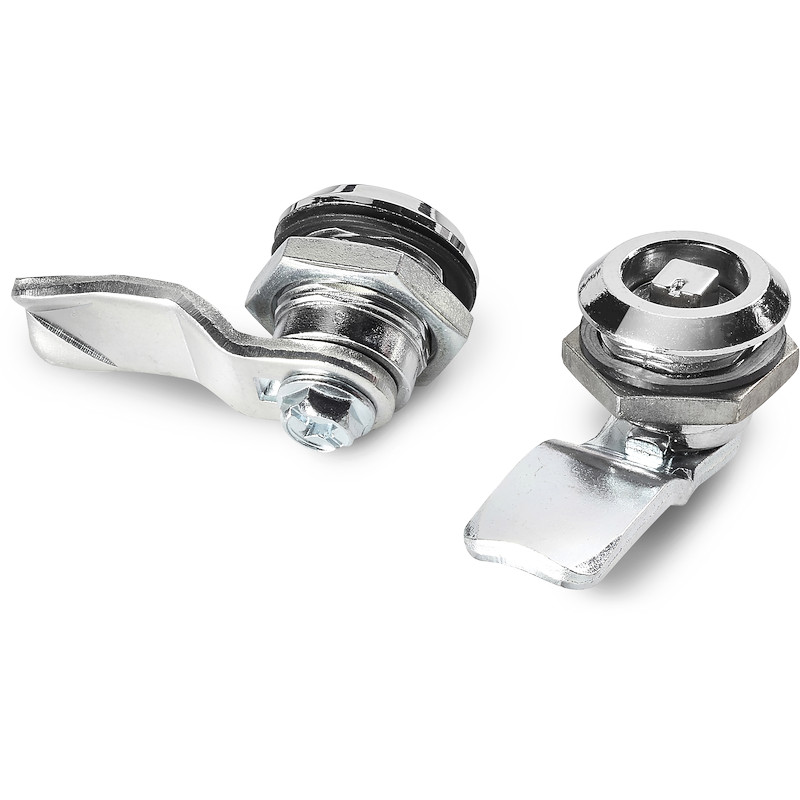

Ausführung J116-L: verchromt.
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave
- J11622.Z08E-4X45L 8 M22 28 45 18 -4 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E-2X45L 8 M22 28 45 18 -2 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E00X45L 8 M22 28 45 18 0 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E04X45L 8 M22 28 45 18 4 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E06X45L 8 M22 28 45 18 6 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E08X45L 8 M22 28 45 18 8 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E10X45L 8 M22 28 45 18 10 19 27 31,5 4 8 4 - J090050.TQ0816
- J11622.Z08E12X45L 8 M22 28 45 18 12 19 27 31,5 4 8 4 - J090050.TQ0816
