J265

Hakenverschlüsse mit Hebel und Griff

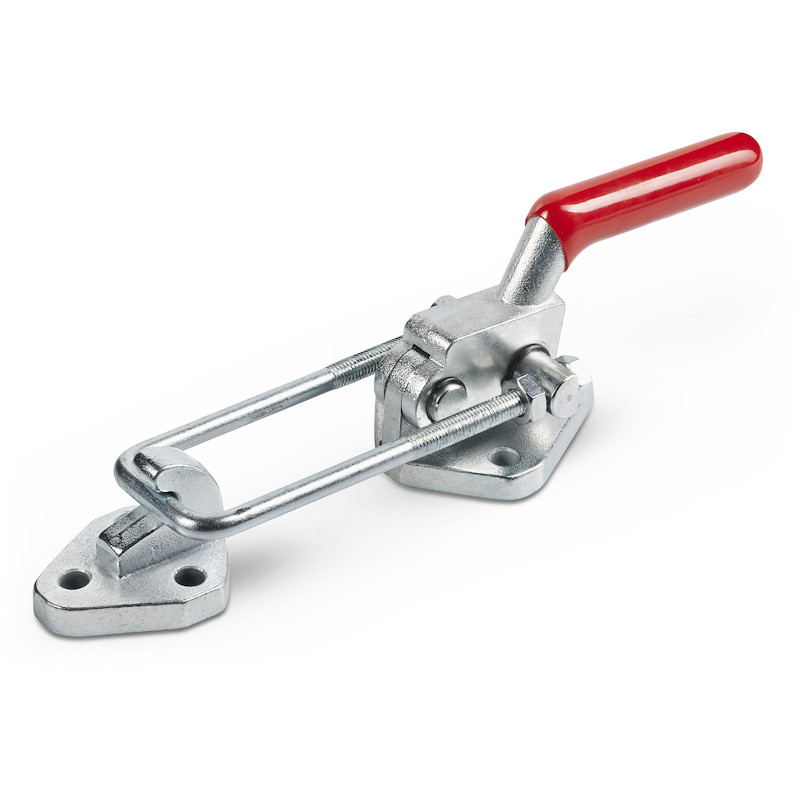

SCHWERER VERSCHLUSS-SPANNER MIT HAKEN

Ausf. 10V01-0124

(1) Dünner Kunststoffgriff. Öl- und fettbeständig.
(2) Hebelwerk und Basis aus Stahlguss.

(1-4-5-6-7-8-9) Glatt.
(2-3) Durch Sandstrahlen mattiert.

  • Technische Eigenschaften

    Material:
    (1) Dünner Kunststoffgriff. Öl- und fettbeständig.
    (2) Hebelwerk und Basis aus Stahlguss.
    (3) Gegenhaken aus Stahlguss.
    (4) Haken mit U-Form mit Gewindeenden aus gehärtetem Stahl.
    (5-6) Befestigungsmuttern aus verzinktem Stahl.
    (7) Drehstift aus gehärtetem und verzinktem Stahl. Mit geschmiertem Führungslager. Befestigung mit Seegerringen.
    (8) Halte- und Drehbuchse aus gehärtetem und verzinktem Stahl. Mit geschmiertem Führungslager. Befestigung mit Seegerringen.
    (9) Befestigungsnieten aus Edelstahl (AISI 303).

    Oberfläche:
    (1-4-5-6-7-8-9) Glatt.
    (2-3) Durch Sandstrahlen mattiert.

    Farbe:
    (1) Rot.
    (2-3-4-5-6-7-8) Standardmäßige Blauverzinkung.
    (9) Natur.

    Packung:
    Die Artikelnummer umfasst den Verschluss-Spanner und seinen Gegenhaken. Der Gegenhaken kann auch separat unter den folgenden Artikelnummern bestellt werden:
    J266150.FZ für Haken J265150.FZ

    Weitere Möglichkeiten:
    Kein.

Alternativprodukte

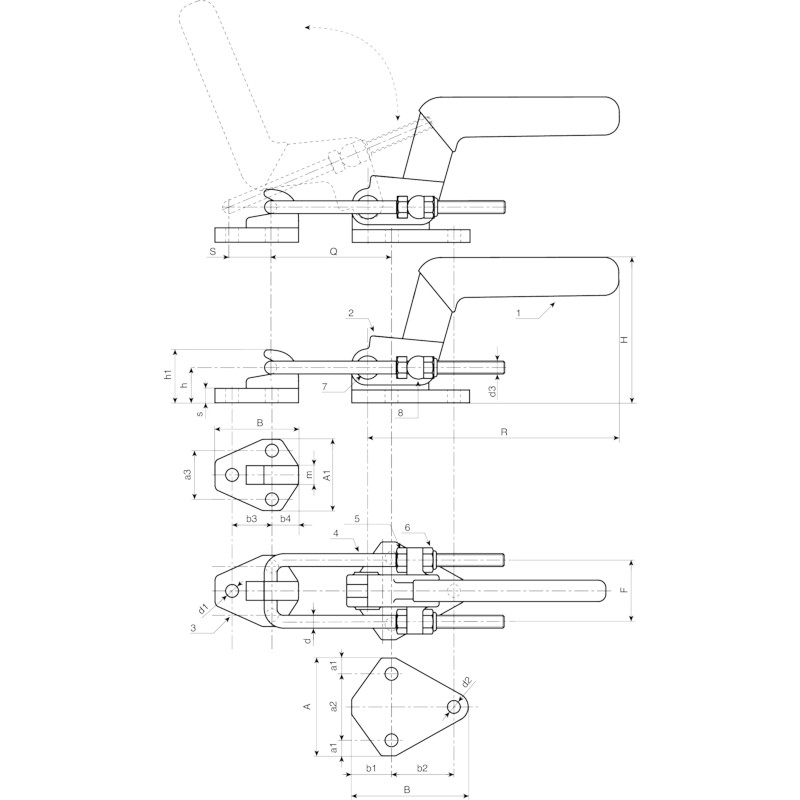

Codice Art. F1 (kN) R H S Q F A A1 a1 a2 a3 B B1 d d1 d2 d3 b1 b2 b3 b4 h h1 m s
J265150.0001 J265150.FZ 15 168 94 50 81÷132 54 82 60 13 56 42 98.5 70 9 10.5 10.5 M10 33.5 52.5 35 23 33 50 15.5 11 1800
