J270

Kniehebelverschlüsse mit Hebel und Griff

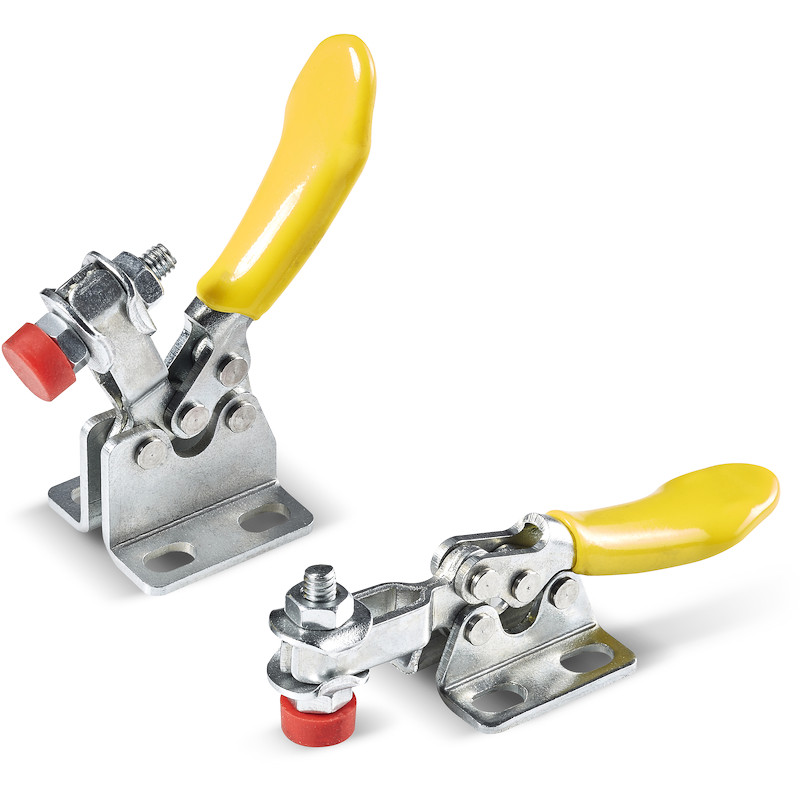

MINI HORIZONTAL-SPANNER MIT STAHLBASIS

Ausf. 10V01-0124

(1) Griffüberzug aus thermoplastischem Gummi.
(2) Gewindebolzen aus Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    (1) Griffüberzug aus thermoplastischem Gummi.
    (2) Gewindebolzen aus Automatenstahl.
    (3) Andrückschraube aus Gummi TPV.
    (4) Befestigungsmutter aus Stahl (DIN 934).
    (5) Basis und Hebelwerke aus Blech gestanzt und gebogen (DD13).
    (6) Drehstifte und Nieten aus Edelstahl (AISI 304).
    (7) Scheiben aus Blech gestanzt und gebogen (DD13).

    Oberfläche:
    Glatt.

    Farbe:
    (1) Gelb.
    (3) Rot.
    (2-4-5-7) Standardmäßige Blauverzinkung.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

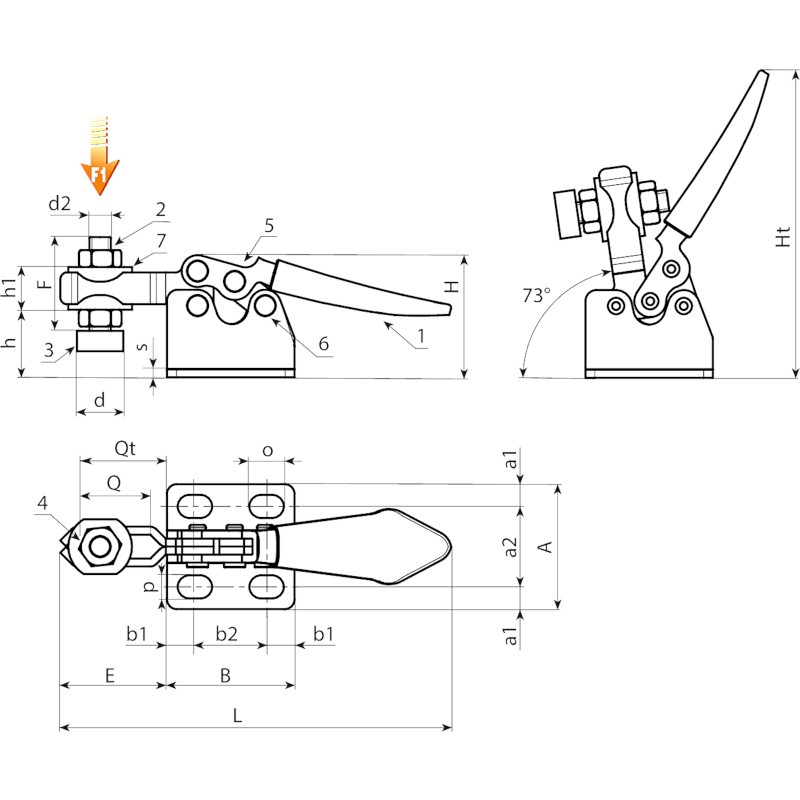

Codice art. h L A B E F H Ht Q Qt d d2 o p a1 a2 b1 b2 h1 s F1 (Kg)
J270008.0001 J270008.FZ10 9 75 24 24,5 20 18 18 54 12 16 9 M4 6,5 4,5 4,3 15,5 5,5 13,5 6 1,5 40 26
J270014.0001 J270014.FZ10 9 75 24 24,5 20 18 24 60 12 16 9 M4 6,5 4,5 4,3 15,5 5,5 13,5 6 1,5 40 29
