10

J260

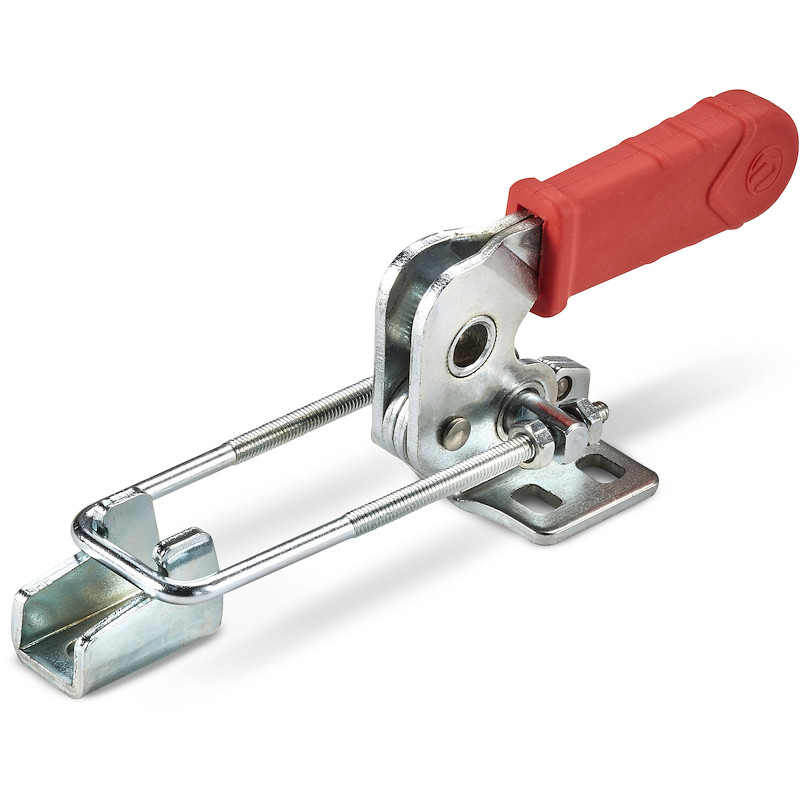

Hakenverschlüsse mit Hebel und Griff

VERSCHLUSS-SPANNER MIT HAKEN

Ausf. 10V01-0124

(1) Griff aus Technopolymer. Öl- und fettbeständig.
(3) Gestanztes und gebogenes Hebelwerk aus Stahl.

(1) Leicht matt.
(3-4-5-6-7-8-9) Glatt.

  • Technische Eigenschaften

    Material:
    (1) Griff aus Technopolymer. Öl- und fettbeständig.
    (3) Gestanztes und gebogenes Hebelwerk aus Stahl.
    (4) Haken mit U-Form mit Gewindeenden aus gehärtetem Stahl.
    (5) Befestigungsmutter aus Stahl.
    (6) Selbstsperrende Befestigungsmutter aus Stahl.
    (7) Gestanzter und gebogener Gegenhaken aus gehärtetem Stahl.
    (8) Halte- und Drehbuchse aus gehärtetem und fettgeschmiertem Stahl.
    (9) Befestigungsnieten aus Edelstahl (AISI 303).

    Oberfläche:
    (1) Leicht matt.
    (3-4-5-6-7-8-9) Glatt.

    Farbe:
    (1) Zweifarbig rot-schwarz.
    (3-4-5-6-7-8) Standardmäßige Blauverzinkung.
    (9) Natur.

    Packung:
    Die Artikelnummer umfasst den Verschluss-Spanner und seinen Gegenhaken. Der Gegenhaken kann auch separat unter den folgenden Artikelnummern bestellt werden:
    J261010.FZ für Haken J260010.FZ
    J261014.FZ für Haken J260014.FZ
    J261025.FZ für Haken J260025.FZ
    J261045.FZ für Haken J260045.FZ

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmenmengen ist das Produkt aus Edelstahl erhältlich.

Alternativprodukte

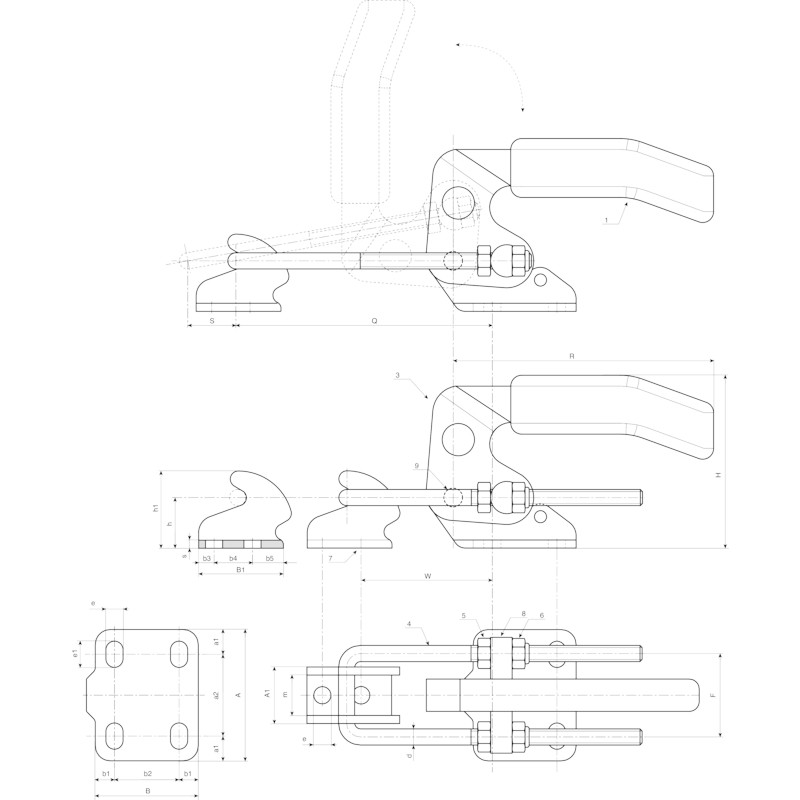

Codice Art. F1 (kN) R H S Q W d F A A1 a1 a2 B B1 b1 b2 b3 b4 b5 e e1 h h1 m s
J260010.0001 J260010.FZ 1 89 28 16 21÷65 14÷24 3.5 18.5 27 13.5 4.5 18 26 20 5 16 5 10 5 4.5 4.5 12 18 9 2 80
J260014.0001 J260014.FZ 14 83 49 11 48÷86 32÷70 3.5 24 38 16 8 22 26 26 6.25 13.5 7.75 10.5 7.75 5.2 7.5 12 20 11 2.5 150
J260025.0001 J260025.FZ 25 104 70 21 48,5÷95,5 43÷90 5 31 48 21 10 28 35 32 8 19 6 14 12 6.5 10 19 29 15 3 330
J260045.0001 J260045.FZ 45 124 84 28 66÷104 60÷116 7 41 64 28 12 40 51 40 9.5 32 8 19 13 8.5 13 25 39 20 4 750
