07

G732

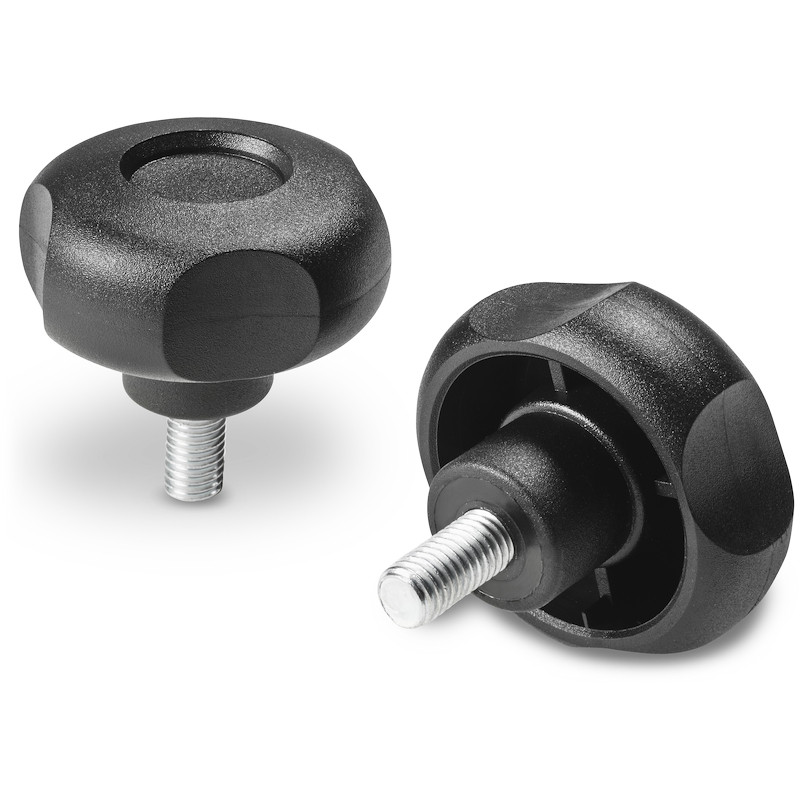

4-Stern-Handräder

VIERSTERNGRIFF MIT AUßENGEWINDE

Ausf. 07V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Kundenspezifische Materialien der Einsätze.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte
Codice art. D H d c m d3 h3 LM d16g Q 3D
G73220.0006 G73220.TM04X1001 21 14 11 8.5 5.5 8 1.5 50 M4 10 4
G73220.0009 G73220.TM04X1601 21 14 11 8.5 5.5 8 1.5 50 M4 16 4,5
G73220.0010 G73220.TM04X2001 21 14 11 8.5 5.5 8 1.5 50 M4 20 5
G73220.0016 G73220.TM05X1001 21 14 11 8.5 5.5 8 1.5 50 M5 10 6
G73220.0019 G73220.TM05X1601 21 14 11 8.5 5.5 8 1.5 50 M5 16 6,5
G73220.0020 G73220.TM05X2001 21 14 11 8.5 5.5 8 1.5 50 M5 20 7
G73220.0024 G73220.TM05X3001 21 14 11 8.5 5.5 8 1.5 50 M5 30 8
G73220.0033 G73220.TM06X1001 21 14 11 8.5 5.5 8 1.5 50 M6 10 6,5
G73220.0037 G73220.TM06X1601 21 14 11 8.5 5.5 8 1.5 50 M6 16 7,5
G73220.0039 G73220.TM06X2001 21 14 11 8.5 5.5 8 1.5 50 M6 20 8
G73220.0041 G73220.TM06X3001 21 14 11 8.5 5.5 8 1.5 50 M6 30 9,5
G73220.0043 G73220.TM06X4001 21 14 11 8.5 5.5 8 1.5 50 M6 40 11
G73225.0014 G73225.TM05X1001 26 16 12 10 6 10 1.5 95 M5 10 8
G73225.0016 G73225.TM05X1601 26 16 12 10 6 10 1.5 95 M5 16 8,5
G73225.0017 G73225.TM05X2001 26 16 12 10 6 10 1.5 95 M5 20 9
G73225.0019 G73225.TM05X2501 26 16 12 10 6 10 1.5 95 M5 25 9,5
G73225.0030 G73225.TM06X1001 26 16 12 10 6 10 1.5 95 M6 10 10
G73225.0035 G73225.TM06X1601 26 16 12 10 6 10 1.5 95 M6 16 11
G73225.0038 G73225.TM06X2001 26 16 12 10 6 10 1.5 95 M6 20 13
G73225.0043 G73225.TM06X2501 26 16 12 10 6 10 1.5 95 M6 25 14
G73225.0044 G73225.TM06X3001 26 16 12 10 6 10 1.5 95 M6 30 15
G73225.0056 G73225.TM08X1601 26 16 12 10 6 10 1.5 90 M8 16 14
G73225.0058 G73225.TM08X2001 26 16 12 10 6 10 1.5 90 M8 20 16
G73225.0063 G73225.TM08X3001 26 16 12 10 6 10 1.5 90 M8 30 20
G73225.0066 G73225.TM08X4001 26 16 12 10 6 10 1.5 90 M8 40 24
G73230.0008 G73230.TM05X2001 30 23 15 13.5 9.5 12 2 90 M5 20 13
G73230.0010 G73230.TM05X3001 30 23 15 13.5 9.5 12 2 90 M5 30 14
G73230.0018 G73230.TM06X1001 30 23 15 13.5 9.5 12 2 90 M6 10 14
G73230.0024 G73230.TM06X1601 30 23 15 13.5 9.5 12 2 90 M6 16 15
G73230.0025 G73230.TM06X2001 30 23 15 13.5 9.5 12 2 90 M6 20 16
G73230.0038 G73230.TM06X3001 30 23 15 13.5 9.5 12 2 90 M6 30 18
G73230.0047 G73230.TM06X4001 30 23 15 13.5 9.5 12 2 90 M6 40 20
G73230.0051 G73230.TM06X5001 30 23 15 13.5 9.5 12 2 90 M6 50 22
G73230.0066 G73230.TM08X1601 30 23 15 13.5 9.5 12 2 90 M8 16 20
G73230.0068 G73230.TM08X2001 30 23 15 13.5 9.5 12 2 90 M8 20 22
G73230.0078 G73230.TM08X3001 30 23 15 13.5 9.5 12 2 90 M8 30 25
G73230.0086 G73230.TM08X4001 30 23 15 13.5 9.5 12 2 90 M8 40 28
G73230.0093 G73230.TM08X5001 30 23 15 13.5 9.5 12 2 90 M8 50 31
G73230.0106 G73230.TM10X2001 30 23 15 13.5 9.5 12 2 90 M10 20 25
G73230.0114 G73230.TM10X5001 30 23 15 13.5 9.5 12 2 90 M10 50 43
G73240.0011 G73240.TM06X1001 40.5 29.5 15.5 18.5 11 12 3 100 M6 10 23
G73240.0013 G73240.TM06X1601 40.5 29.5 15.5 18.5 11 12 3 100 M6 16 24
G73240.0015 G73240.TM06X2001 40.5 29.5 15.5 18.5 11 12 3 100 M6 20 26
G73240.0022 G73240.TM06X3001 40.5 29.5 15.5 18.5 11 12 3 100 M6 30 28
G73240.0027 G73240.TM06X4001 40.5 29.5 15.5 18.5 11 12 3 100 M6 40 30
G73240.0057 G73240.TM08X1601 40.5 29.5 15 18.5 11 12 3 100 M8 16 28
G73240.0061 G73240.TM08X2001 40.5 29.5 15 18.5 11 12 3 100 M8 20 31
G73240.0082 G73240.TM08X3001 40.5 29.5 15 18.5 11 12 3 100 M8 30 34
G73240.0094 G73240.TM08X4001 40.5 29.5 15 18.5 11 12 3 100 M8 40 37
G73240.0102 G73240.TM08X5001 40.5 29.5 15 18.5 11 12 3 100 M8 50 40
G73240.0159 G73240.TM10X2001 40.5 29.5 17.5 18.5 11 12 3 100 M10 20 38
G73240.0168 G73240.TM10X3001 40.5 29.5 17.5 18.5 11 12 3 100 M10 30 43
G73250.0009 G73250.TM06X2001 49 32 20.5 21.5 11 14.5 2.5 120 M6 20 43
G73250.0024 G73250.TM08X1601 49 32 20.5 21.5 11 14.5 2.5 120 M8 16 49
G73250.0025 G73250.TM08X2001 49 32 20.5 21.5 11 14.5 2.5 120 M8 20 51
G73250.0036 G73250.TM08X3001 49 32 20.5 21.5 11 14.5 2.5 120 M8 30 54
G73250.0043 G73250.TM08X4001 49 32 20.5 21.5 11 14.5 2.5 120 M8 40 57
G73250.0047 G73250.TM08X5001 49 32 20.5 21.5 11 14.5 2.5 120 M8 50 60
G73250.0051 G73250.TM08X6001 49 32 20.5 21.5 11 14.5 2.5 120 M8 60 64
G73250.0089 G73250.TM10X2001 49 32 20.5 21.5 11 14.5 2.5 120 M10 20 58
G73250.0103 G73250.TM10X3001 49 32 20.5 21.5 11 14.5 2.5 120 M10 30 63
G73250.0113 G73250.TM10X4001 49 32 20.5 21.5 11 14.5 2.5 120 M10 40 68
G73250.0120 G73250.TM10X5001 49 32 20.5 21.5 11 14.5 2.5 120 M10 50 72
G73250.0125 G73250.TM10X6001 49 32 20.5 21.5 11 14.5 2.5 120 M10 60 77
G73250.0147 G73250.TM12X3001 49 32 20.5 21.5 11 14.5 2.5 120 M12 30 77
G73250.0152 G73250.TM12X5001 49 32 20.5 21.5 11 14.5 2.5 120 M12 50 90
G73260.0003 G73260.TM08X1601 59 40 23 25 15 24 4 120 M8 16 81
G73260.0004 G73260.TM08X2001 59 40 23 25 15 24 4 120 M8 20 81
G73260.0008 G73260.TM08X3001 59 40 23 25 15 24 4 120 M8 30 81
G73260.0010 G73260.TM08X4001 59 40 23 25 15 24 4 120 M8 40 81
G73260.0012 G73260.TM08X5001 59 40 23 25 15 24 4 120 M8 50 81
G73260.0029 G73260.TM10X2001 59 40 23 25 15 24 4 120 M10 20 79
G73260.0034 G73260.TM10X3001 59 40 23 25 15 24 4 120 M10 30 84
G73260.0049 G73260.TM10X6001 59 40 23 25 15 24 4 120 M10 60 100
G73260.0068 G73260.TM12X2501 59 40 23 25 15 24 4 120 M12 25 94
G73260.0071 G73260.TM12X3001 59 40 23 25 15 24 4 120 M12 30 97
G73260.0076 G73260.TM12X4001 59 40 23 25 15 24 4 120 M12 40 104
G73260.0080 G73260.TM12X5001 59 40 23 25 15 24 4 120 M12 50 111
G73260.0085 G73260.TM12X6001 59 40 23 25 15 24 4 120 M12 60 119
G73280.0036 G73280.TM12X2501 79 41 30 24 17 21 3 80 M12 25 115
G73280.0045 G73280.TM12X5001 79 41 30 24 17 21 3 80 M12 50 135
G73280.0046 G73280.TM12X6001 79 41 30 24 17 21 3 80 M12 60 142

LM = Durch Formen herstellbare Höchstlänge.
Sonderstiftlänge ab einer Mindestbestellmenge von 100 Stück.
