07

G735

4-Stern-Handräder

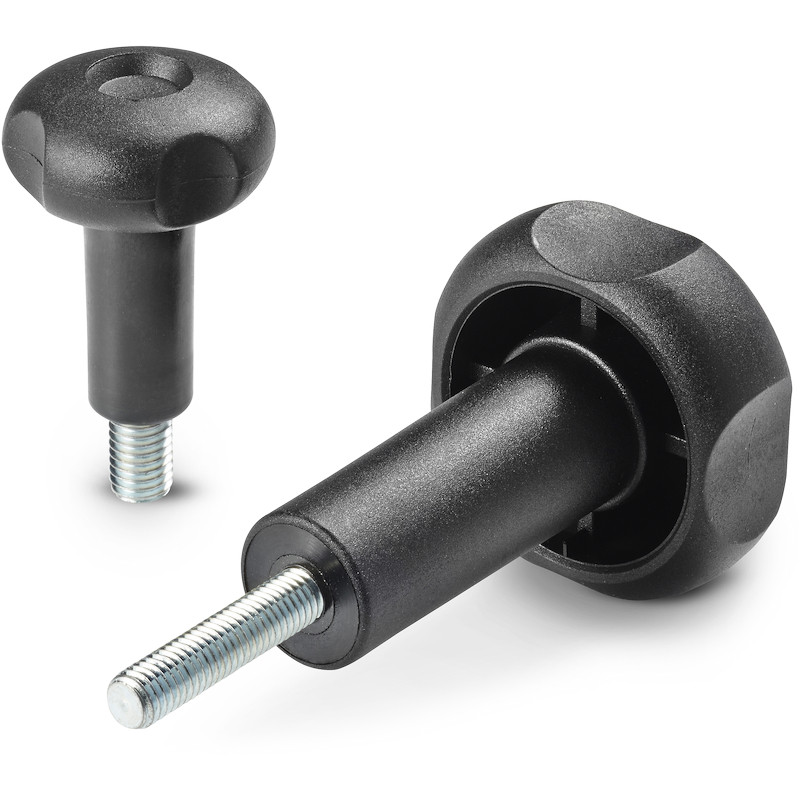

VIERSTERNGRIFF MIT AUßENGEWINDE UND VERLÄNGERTER NABE

Ausf. 07V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Handräder mit Naben nach Zeichnung geliefert werden.

Alternativprodukte
Codice art. D H m d c d2 d3 h3 LM d16g Q 3D
G73530.0008 G73530.T35M06X1501 30 47 33.5 13.5 14 15 12 2 65 M6 15 23
G73530.0013 G73530.T35M08X3001 30 47 33.5 13.5 14 15 12 2 65 M8 30 36
G73540.0003 G73540.T35M08X2001 41 54 35 16.5 19 17 12 3 80 M8 20 49
G73540.0013 G73540.T35M10X1501 41 54 35 16.5 19 17 12 3 80 M10 15 54
G73550.0009 G73550.T40M08X1501 52 61 39 17.5 22 19 14 2.5 90 M8 15 60
G73550.0028 G73550.T40M10X4001 52 61 39 17.5 22 19 14 2.5 90 M10 40 82
G73550.0047 G73550.T60M08X3001 52 80 58 18 22 21 14 2.5 70 M8 30 86
G73560.0018 G73560.T60M10X4001 59 83 58 23 25 24 24 4 75 M10 40 138

LM = Durch Formen herstellbare Höchstlänge.
Sonderstiftlänge ab einer Mindestbestellmenge von 100 Stück.
