07

G733

4-Stern-Handräder

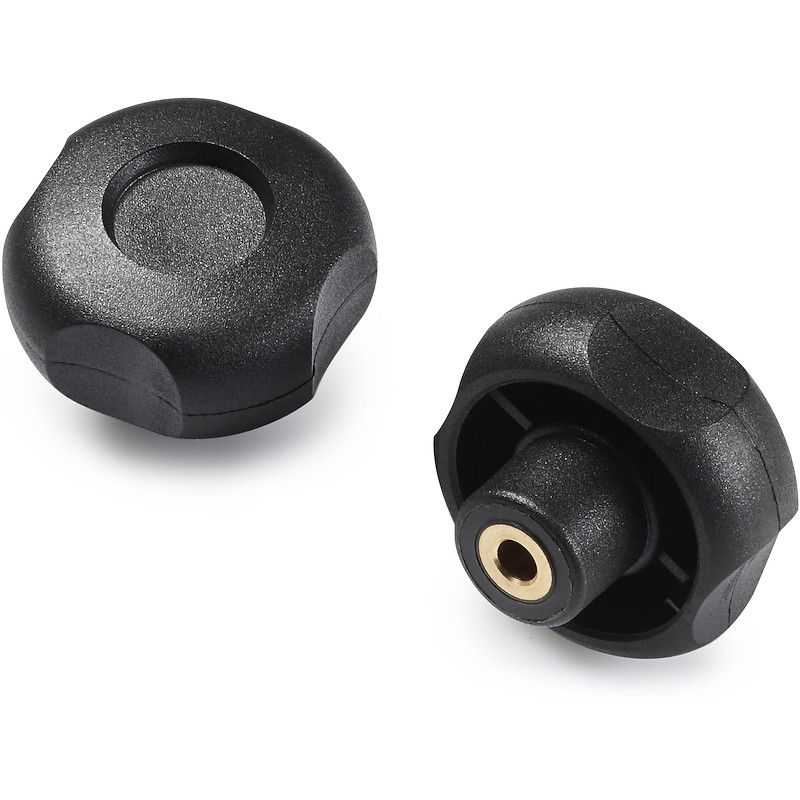

VIERSTERNGRIFF MIT BOHRUNG H7

Ausf. 07V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    (#) Buchse aus verzinktem Stahl mit Bohrung, (Toleranz H10).

    Weitere Möglichkeiten:
    Kundenspezifische Materialien der Einsätze.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

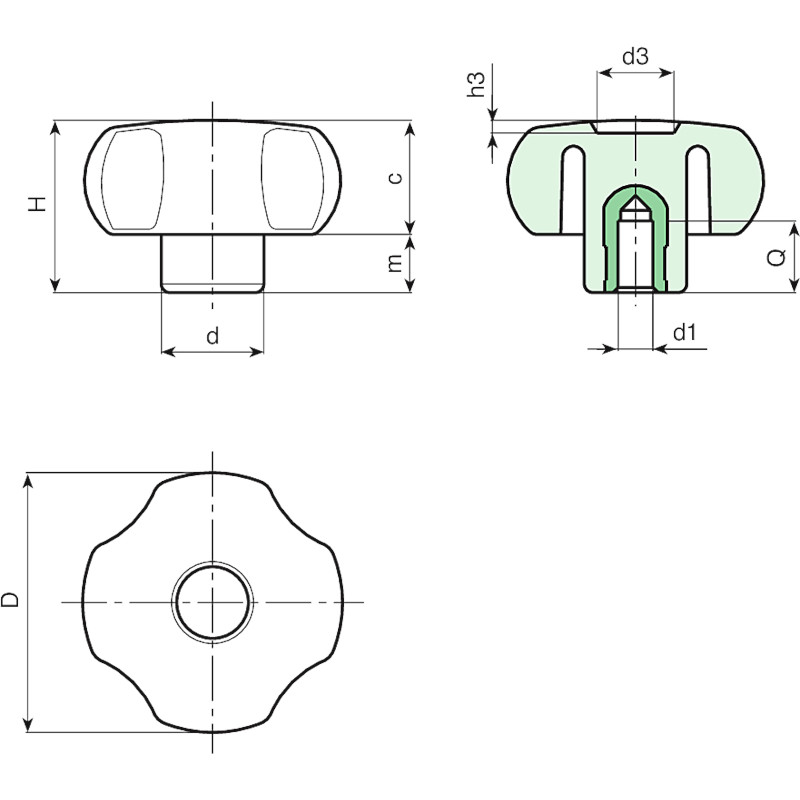

Codice art. D H d c m d3 h3 Dm d1H7 Q 3D
G73330.0002 G73330.TD0601 30 23 15 13,5 9,5 12 2 - (*) 06 15 16
G73330.0005 G73330.TD0801 30 23 15 13,5 9,5 12 2 - (*) 08 15 17
G73340.0004 G73340.TD0601 41 30 16 19 11 12 3 - (*) 06 15 24
G73340.0005 G73340.TD0801 41 30 16 19 11 12 3 - (*) 08 15 28
G73340.0006 G73340.TD1001 41 30 16 19 11 12 3 - (*) 10 15 30
G73350.0001 G73350.TD0601 49 32 20,5 21,5 11 14,5 2,5 12 (#) 06 18 60
G73350.0002 G73350.TD0801 49 32 20,5 21,5 11 14,5 2,5 12 (#) 08 18 62
G73350.0003 G73350.TD1001 49 32 20,5 21,5 11 14,5 2,5 12 (#) 10 18 63
G73360.0016 G73360.TP0501 60 40,5 23 25 15,5 25 4 12 (#) 05 18 90
G73360.0002 G73360.TD0801 60 40,5 23 25 15,5 25 4 12 (#) 08 18 93
G73360.0004 G73360.TD1001 60 40,5 23 25 15,5 25 4 12 (#) 10 18 96
G73380.0025 G73380.TP0501 79 41 30 24 17 21 3 18 (#) 05 24 165
G73380.0007 G73380.TD0801 79 41 30 24 17 21 3 18 (#) 08 24 159
G73380.0012 G73380.TD1201 79 41 30 24 17 21 3 18 (#) 12 24 153

Achtung: (#) ab einer Mindestbestellmenge von 200 Stück kann der Durchmesser d1 mit der Toleranz H10 auf Anfrage mit anderen Abmessungen hergestellt werden.
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
