02

B330CIN

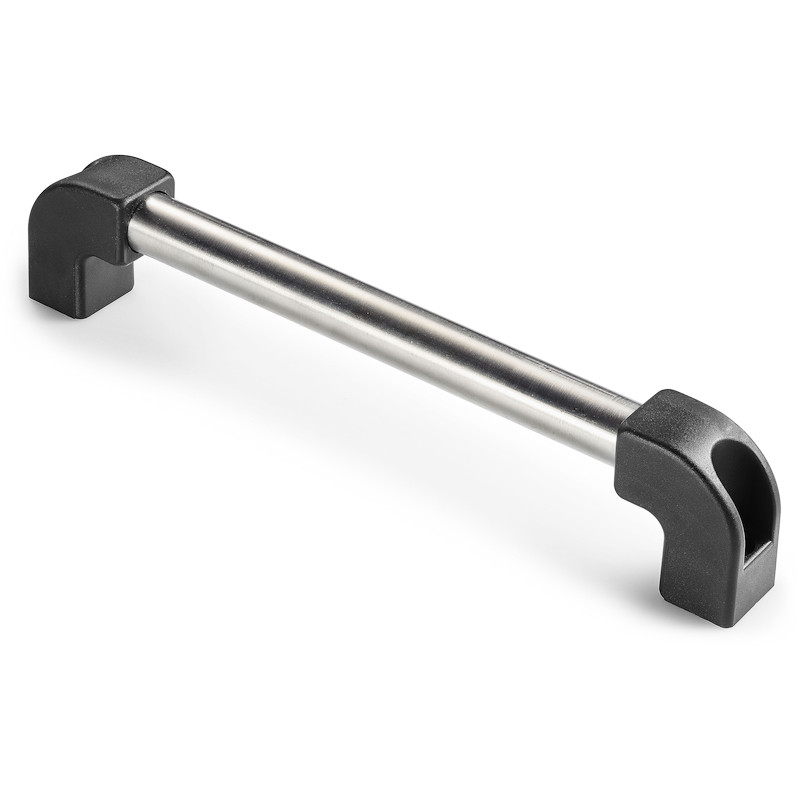

Bügelgriffe mit Rohr

ROHRGRIFF Ø30 MM AUS EDELSTAHL MIT DURCHGANGSBOHRUNG

Ausf. 02V01-0124

Endstück aus Kunststoff:
Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Endstück aus Kunststoff:
Matt.

  • Technische Eigenschaften

    Material:
    Endstück aus Kunststoff:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.
    Rohr:
    Edelstahl (AISI 304).

    Oberfläche:
    Endstück aus Kunststoff:
    Matt.
    Rohr:
    Naturglanz.

    Farbe:
    Endstück aus Kunststoff:
    Schwarz (RAL 9011).
    Rohr:
    Natur.

    Loch:
    Durchgangsbohrung, die durch Formung im Kunststoff hergestellt wird.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Grifflängen kundenspezifisch nach Zeichnung erhältlich.
    Auf Anfrage sind Abdeckungen der Schrauben erhältlich.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

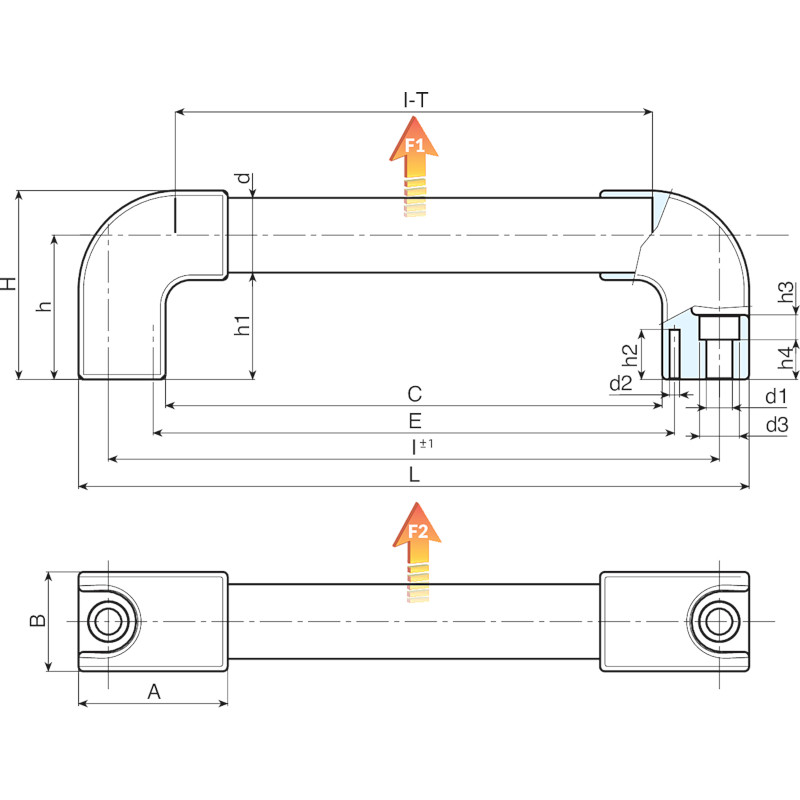

Codice art. L I C E A B T H h h1 h4 h3 h2 d d3 d2 d1 F1 (kN) F2 (kN) 3D
B330200.0001 B330200.TG3001CIN 224 200 154 164 60 40 54 77 58 43 16 11 19 30 16 4 10.5 235 3,4 2,9
B330250.0001 B330250.TG3001CIN 274 250 204 214 60 40 54 77 58 43 16 11 19 30 16 4 10.5 250 3,8 3,2
B330300.0001 B330300.TG3001CIN 324 300 254 264 60 40 54 77 58 43 16 11 19 30 16 4 10.5 270 3,2 2,9
B330350.0001 B330350.TG3001CIN 374 350 304 314 60 40 54 77 58 43 16 11 19 30 16 4 10.5 285 2,7 2,4
B330400.0001 B330400.TG3001CIN 424 400 354 364 60 40 54 77 58 43 16 11 19 30 16 4 10.5 305 2,4 2,2
B330500.0001 B330500.TG3001CIN 524 500 454 464 60 40 54 77 58 43 16 11 19 30 16 4 10.5 340 1,9 1,7
B330600.0001 B330600.TG3001CIN 624 600 554 564 60 40 54 77 58 43 16 11 19 30 16 4 10.5 370 1,6 1,4
B330700.0001 B330700.TG3001CIN 724 700 654 664 60 40 54 77 58 43 16 11 19 30 16 4 10.5 405 1,4 1,25
