B320

Bügelgriffe mit Rohr

ROHRGRIFF Ø20 MM MIT DURCHGANGSBOHRUNG

Ausf. 02V01-0124

Endstück aus Kunststoff:
Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Endstück aus Kunststoff: Matt.
Rohr: Glatt.

  • Technische Eigenschaften

    Material:
    Endstück aus Kunststoff:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.
    Rohr:
    Aluminiumlegierung 6060.

    Oberfläche:
    Endstück aus Kunststoff: Matt.
    Rohr: Glatt.

    Farbe:
    Endstück aus Kunststoff:
    Schwarz (RAL 9011).
    Rohr:
    Ausführung B320-99: Silber eloxiert.
    Ausführung B320-98: Schwarz moiriert, epoxydstaubbeschichtet.

    Loch:
    Durchgangsbohrung, die durch Formung im Kunststoff hergestellt wird.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Grifflängen kundenspezifisch nach Zeichnung erhältlich.
    Auf Anfrage sind Abdeckungen der Schrauben erhältlich.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

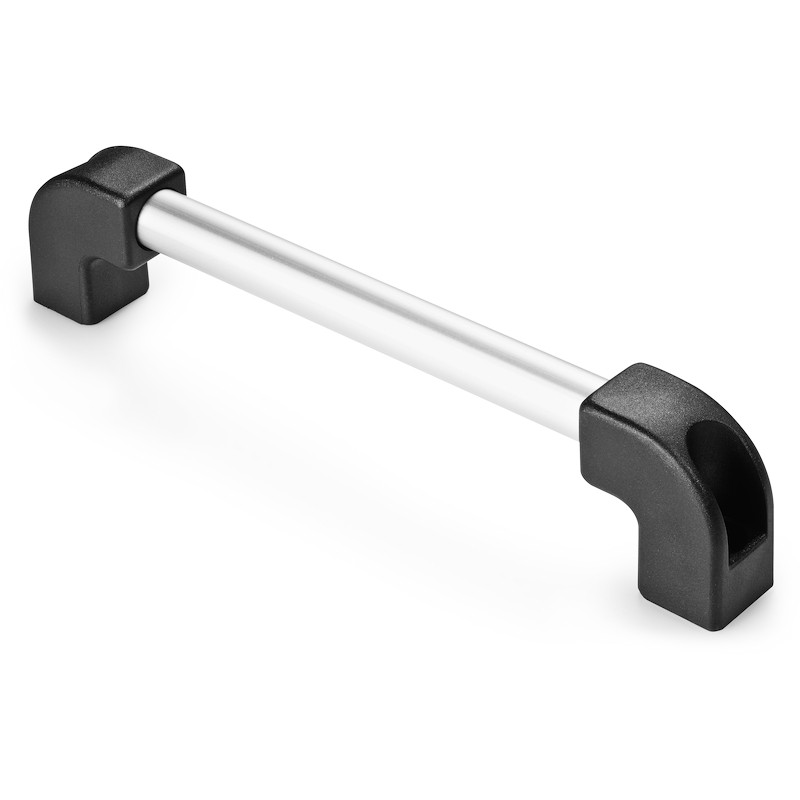

Ausführung B320-99: Rohr in der Farbe silber eloxiert

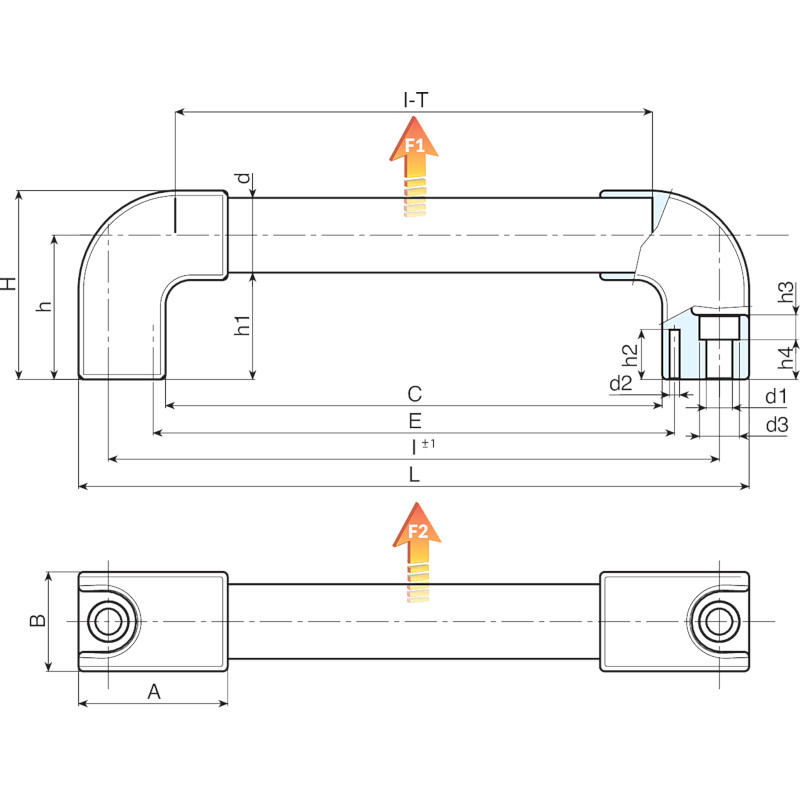

Codice art. L I C E A B T H h h1 h4 h3 h2 d d3 d2 d1 F1 (kN) F2 (kN) 3D
B320200.0002 B320200.TG2099 220 200 162 174 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 130 2,4 1,85
B320250.0002 B320250.TG2099 270 250 212 224 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 145 1,8 1,45
B320300.0002 B320300.TG2099 320 300 262 274 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 155 1,5 1,5
B320350.0002 B320350.TG2099 370 350 312 324 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 165 1,5 1,25
B320400.0002 B320400.TG2099 420 400 362 374 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 176 1,4 0,85
B320500.0002 B320500.TG2099 520 500 462 474 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 200 1 0,8
B320600.0002 B320600.TG2099 620 600 562 574 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 225 0,9 0,75
B320700.0002 B320700.TG2099 720 700 662 674 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 250 0,6 0,6

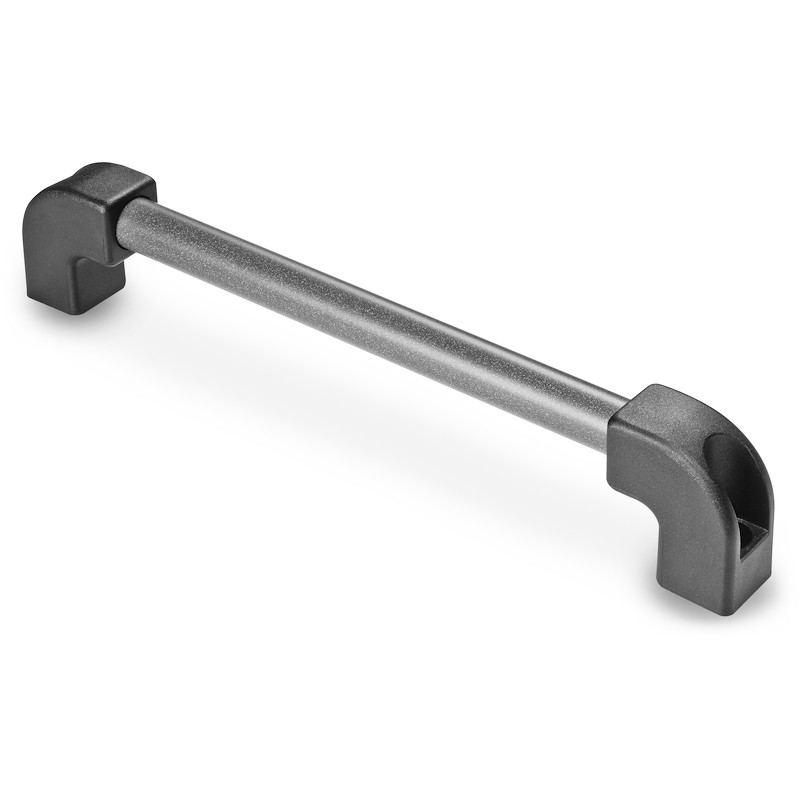

Ausführung B320-98: Rohr in der Farbe schwarz moiriert.
Codice art. L I C E A B T H h h1 h4 h3 h2 d d3 d2 d1 F1 (kN) F2 (kN) 3D
B320200.0001 B320200.TG2098 220 200 162 174 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 130 2,4 1,85
B320250.0001 B320250.TG2098 270 250 212 224 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 145 1,8 1,45
B320250.0001 B320300.TG2098 320 300 262 274 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 155 1,5 1,5
B320350.0001 B320350.TG2098 370 350 312 324 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 165 1,5 1,25
B320400.0001 B320400.TG2098 420 400 362 374 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 176 1,4 0,85
B320500.0001 B320500.TG2098 520 500 462 474 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 200 1 0,8
B320600.0001 B320600.TG2098 620 600 562 574 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 225 0,9 0,75
B320700.0001 B320700.TG2098 720 700 662 674 50 30 45 57 43 33 7 12.5 15 20 14.5 4 8.5 250 0,6 0,6
