02

B340

Bügelgriffe mit Rohr

ROHRGRIFF Ø20 MM GEBOGEN MIT DURCHGANGSBOHRUNG

Ausf. 02V01-0124

Endstück aus Kunststoff:
Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Endstück aus Kunststoff:

  • Technische Eigenschaften

    Material:
    Endstück aus Kunststoff:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.
    Rohr:
    Aluminiumlegierung 6060.

    Oberflächen:
    Endstück aus Kunststoff:

    Farbe:
    Endstück aus Kunststoff:

    Loch:
    Durchgangsbohrung, die durch Formung im Kunststoff hergestellt wird.

    Befestigung:
    Das Rohr ist fest mit den beiden Endstücken verbunden.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen sind die Grifflängen kundenspezifisch nach Zeichnung erhältlich.
    Auf Anfrage sind Abdeckungen der Schrauben erhältlich.
    Individuelle Farben möglich, siehe Farbtabelle [S.TitoloTabellaColori.

Alternativprodukte

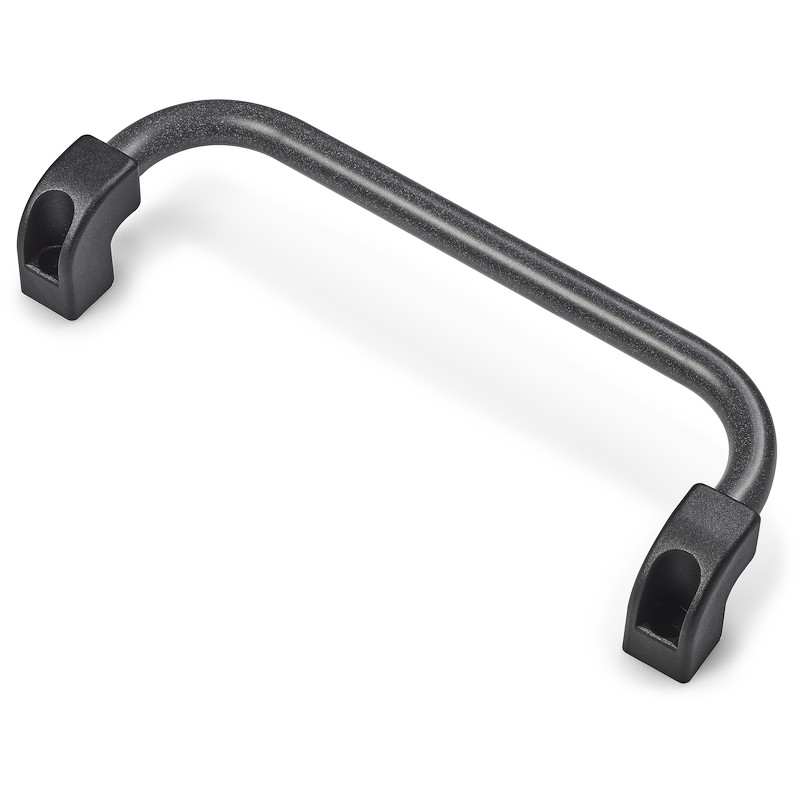

B340 - Schwarz lackierte Ausführung - Code 98

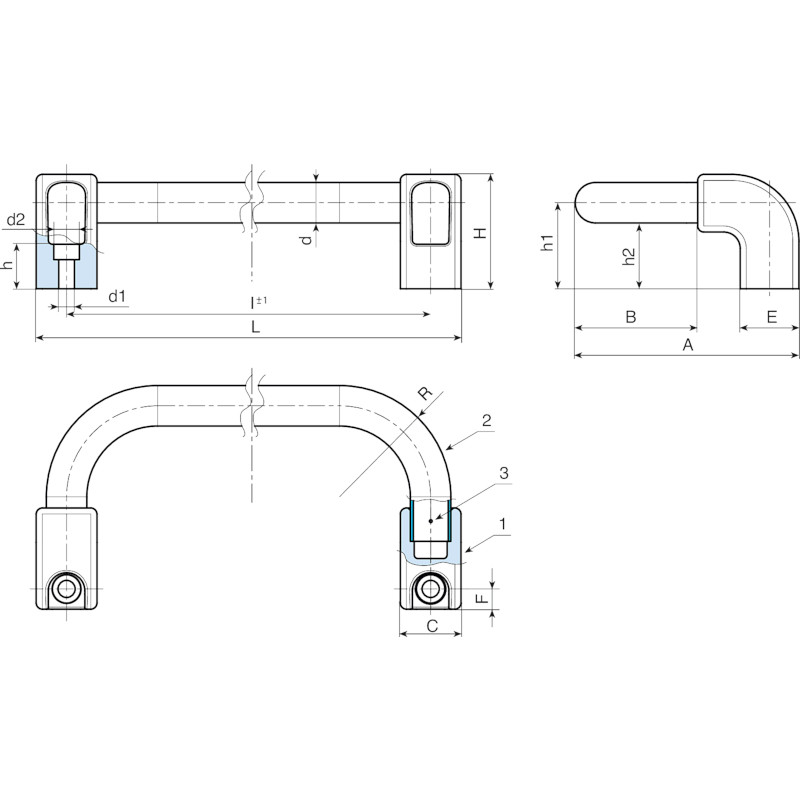

Codice art. L I d d2 A B C E F H h h1 h2 R d1
B340200.0002 B340200.TG200198 230 200 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 158
B340300.0002 B340300.TG200198 330 300 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 183
B340500.0002 B340500.TG200198 530 500 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 226

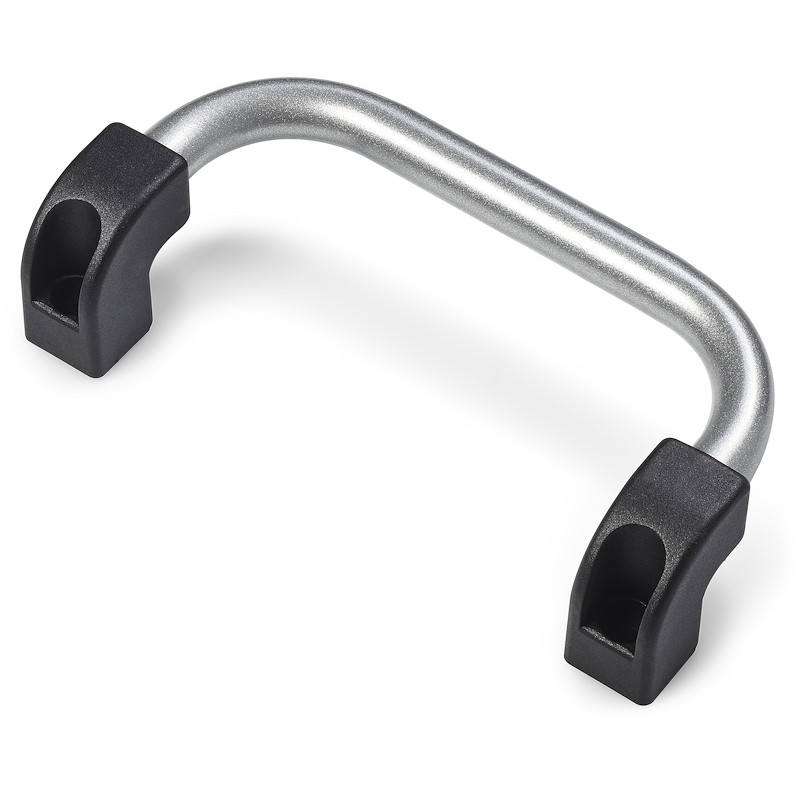

B340 - Silberfarben lackierte Ausführung - Code 97
Codice art. I L d d2 A B C E F H h h1 h2 R d1
B340200.0001 B340200.TG200197 200 230 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 158
B340300.0001 B340300.TG200197 300 330 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 183
B340500.0001 B340500.TG200197 500 530 20 14.5 110.5 60.5 30 29 10 57 19.5 42.5 32.5 55 8.5 226
