16

P702

Piedi plastica con fissaggio laterale-stelo snodato

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA LATERALE CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 15

Ver. 16V01-0124

Poliammide rinforzata.
Resistente ad olii e grassi.

Satinata.

  • Caratteristiche tecniche

    Materiali:
    Poliammide rinforzata.
    Resistente ad olii e grassi.

    Superficie:
    Satinata.

    Colore:
    Nero (RAL 9011).

    Inserti:
    P702:
    Stelo filettato e snodato (sfera 15) con base esagonale in acciaio zincato, (tolleranza filetto 6g).
    P702CIN:
    Stelo filettato e snodato (sfera 15) con base esagonale in acciaio inox (Aisi 303), (tolleranza filetto 6g).

    Fissaggio a terra:
    Foro passante ottenuto per stampaggio nella plastica.

    Richieste speciali:
    Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
    Su richiesta e per quantità il piede può essere fornito di colore arancio (RAL 2004).

Prodotti alternativi

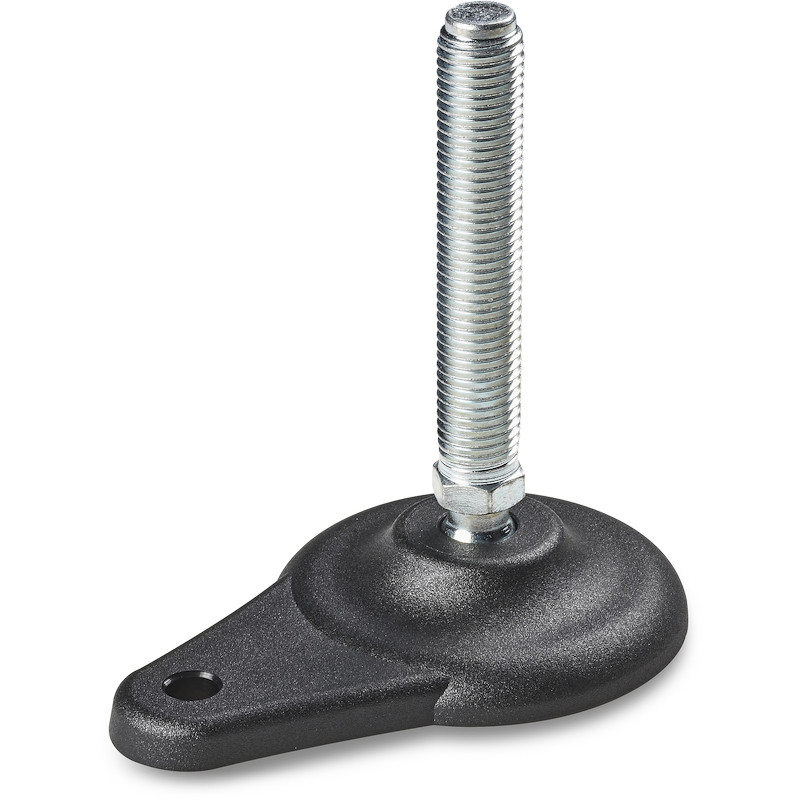

Versione P702: Piede di appoggio fiss. laterale con stelo tipo A (con esagono) e sfera 15

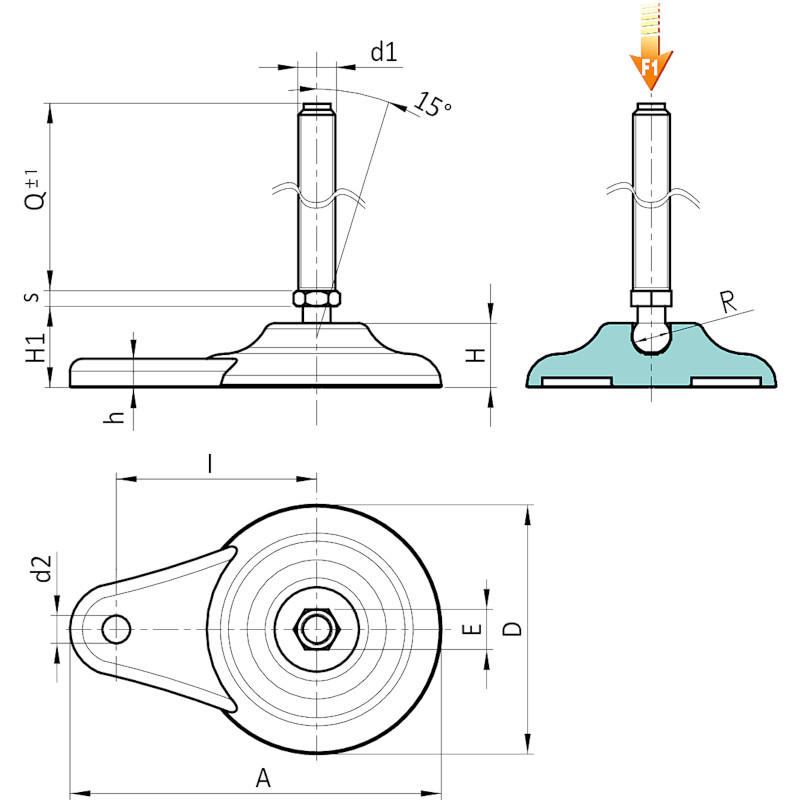

Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
- P702080.TM12X5001 80 20 65 26 9 120 16 6.5 9 15 M12 50 120 13
- P702080.TM12X7001 80 20 65 26 9 120 16 6.5 9 15 M12 70 133 13
- P702080.TM12X9001 80 20 65 26 9 120 16 6.5 9 15 M12 90 148 13
P702080.0006 P702080.TM12X11001 80 20 65 26 9 120 16 6.5 9 15 M12 110 164 13
- P702080.TM14X5001 80 20 65 26 9 120 16 6.5 9 15 M14 50 132 13
- P702080.TM14X7001 80 20 65 26 9 120 16 6.5 9 15 M14 70 152 13
- P702080.TM14X9001 80 20 65 26 9 120 16 6.5 9 15 M14 90 173 13
P702080.0012 P702080.TM14X11001 80 20 65 26 9 120 16 6.5 9 15 M14 110 190 13
P702080.0015 P702080.TM14X15001 80 20 65 26 9 120 16 6.5 9 15 M14 150 224 13
- P702080.TM16X5001 80 20 65 26 9 120 16 6.5 9 15 M16 50 148 13
- P702080.TM16X7001 80 20 65 26 9 120 16 6.5 9 15 M16 70 174 13
- P702080.TM16X9001 80 20 65 26 9 120 16 6.5 9 15 M16 90 200 13
P702080.0024 P702080.TM16X11001 80 20 65 26 9 120 16 6.5 9 15 M16 110 225 13
P702080.0026 P702080.TM16X13001 80 20 65 26 9 120 16 6.5 9 15 M16 130 251 13
P702080.0028 P702080.TM16X15001 80 20 65 26 9 120 16 6.5 9 15 M16 150 276 13
P702080.0030 P702080.TM16X17001 80 20 65 26 9 120 16 6.5 9 15 M16 170 304 13
P702080.0032 P702080.TM16X19001 80 20 65 26 9 120 16 6.5 9 15 M16 190 327 13

Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.

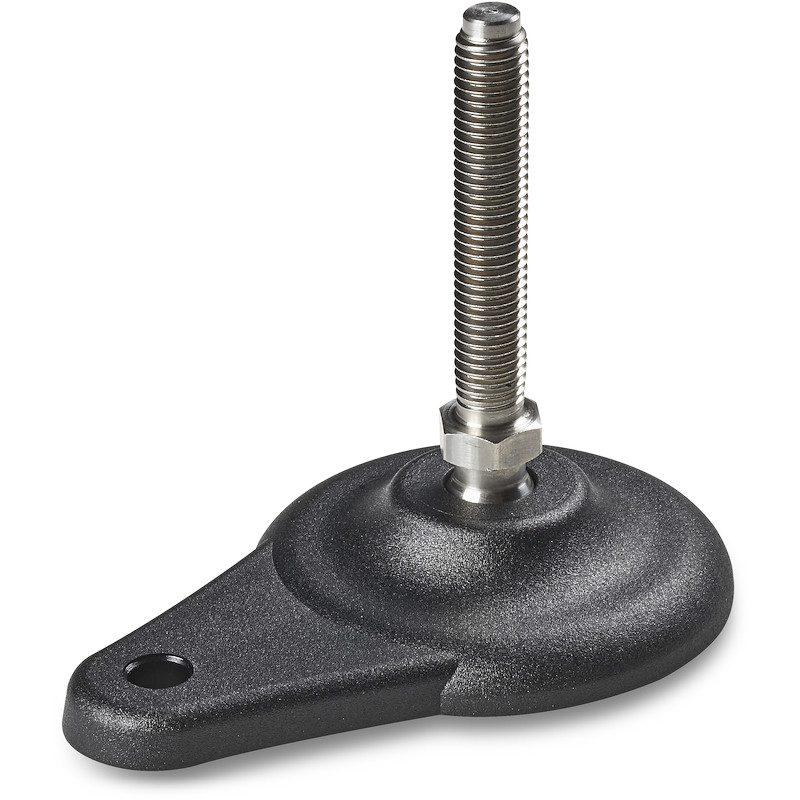

Versione P702CIN: Piede di appoggio fiss. laterale con stelo tipo A - INOX - (con esagono) e sfera 15
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
- P702080.TM12X7001CIN 80 20 65 26 9 120 16 6.5 9 15 M12 70 133 13
- P702080.TM12X9001CIN 80 20 65 26 9 120 16 6.5 9 15 M12 90 148 13
P702080.0007 P702080.TM12X11001CIN 80 20 65 26 9 120 16 6.5 9 15 M12 110 164 13
- P702080.TM14X7001CIN 80 20 65 26 9 120 16 6.5 9 15 M14 70 152 13
P702080.0013 P702080.TM14X11001CIN 80 20 65 26 9 120 16 6.5 9 15 M14 110 190 13
P702080.0014 P702080.TM14X13001CIN 80 20 65 26 9 120 16 6.5 9 15 M14 130 207 13
- P702080.TM16X5001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 50 148 13
- P702080.TM16X7001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 70 174 13
- P702080.TM16X9001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 90 200 13
P702080.0025 P702080.TM16X11001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 110 225 13
P702080.0027 P702080.TM16X13001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 130 251 13
P702080.0029 P702080.TM16X15001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 150 276 13
P702080.0031 P702080.TM16X17001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 170 304 13
P702080.0033 P702080.TM16X19001CIN 80 20 65 26 9 120 16 6.5 9 15 M16 190 327 13

Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
