P700

Piedi plastica con fissaggio laterale-stelo snodato

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA LATERALE CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 12,4

Ver. 16V01-0124

Poliammide rinforzata.
Resistente ad olii e grassi.

Satinata.

  • Caratteristiche tecniche

    Materiali:
    Poliammide rinforzata.
    Resistente ad olii e grassi.

    Superficie:
    Satinata.

    Colore:
    Nero (RAL 9011).

    Inserti:
    P700:
    Stelo filettato e snodato (sfera 12,4) con base esagonale in acciaio zincato, (tolleranza filetto 6g).
    P700CIN:
    Stelo filettato e snodato (sfera 12,4) con base esagonale in acciaio inox (Aisi 303), (tolleranza filetto 6g).

    Fissaggio a terra:
    Foro passante ottenuto per stampaggio nella plastica.

    Richieste speciali:
    Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
    Su richiesta e per quantità il piede può essere fornito di colore arancio (RAL 2004).

Prodotti alternativi

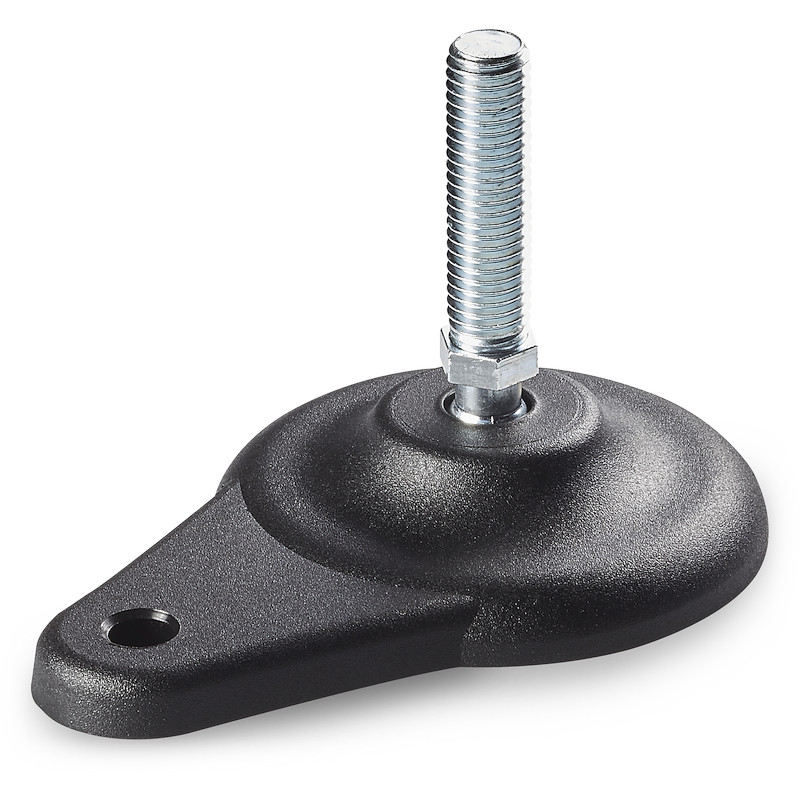

Versione P700: Piede di appoggio fiss. laterale con stelo tipo A (con esagono) e sfera 12,5

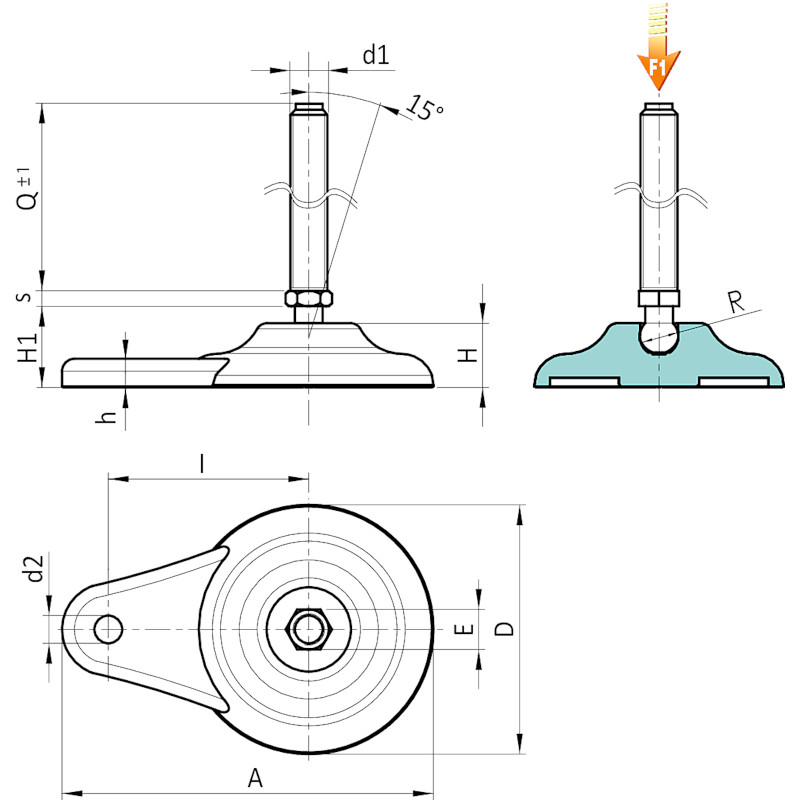

Codice Art. D H I H1 h A E s d2 R d1 Q F1 (kN) 3D
- P700080.TM08X04501 80 20 65 26 9 120 13 5 9 12.5 M8 45 58 10
P700080.0001 P700080.TM08X07001 80 20 65 26 9 120 13 5 9 12.5 M8 70 65 10
P700080.0002 P700080.TM10X04501 80 20 65 26 9 120 13 5 9 12.5 M10 45 83 10
P700080.0004 P700080.TM10X07001 80 20 65 26 9 120 13 5 9 12.5 M10 70 95 10
P700080.0006 P700080.TM10X10001 80 20 65 26 9 120 13 5 9 12.5 M10 100 132 10
P700080.0008 P700080.TM12X04501 80 20 65 26 9 120 13 5 9 12.5 M12 45 93 10
P700080.0010 P700080.TM12X07001 80 20 65 26 9 120 13 5 9 12.5 M12 70 110 10
P700080.0012 P700080.TM12X10001 80 20 65 26 9 120 13 5 9 12.5 M12 100 154 10

Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.

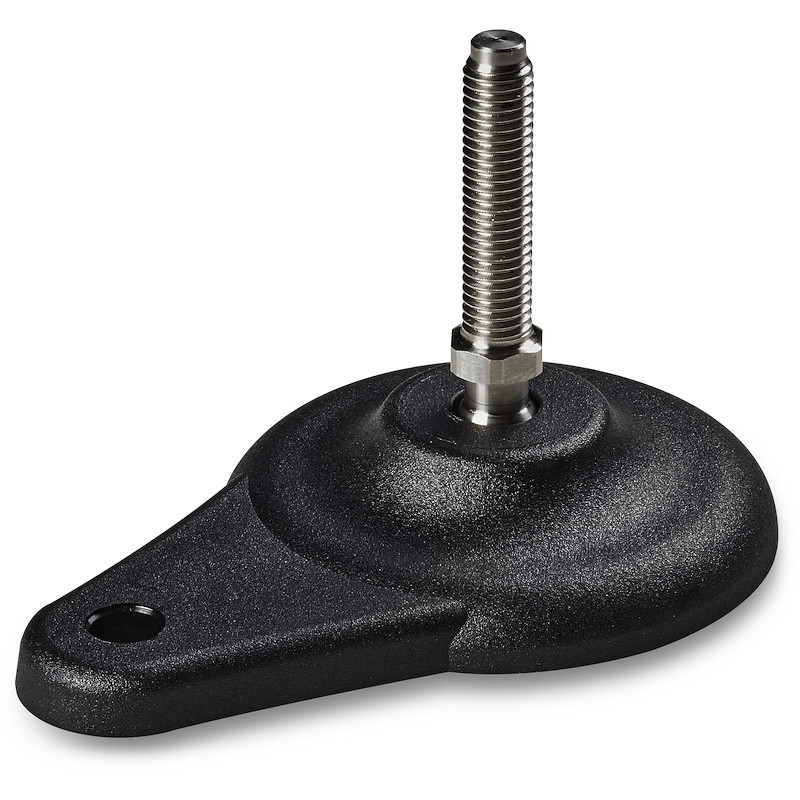

Versione P700CIN: Piede di appoggio fiss. laterale con stelo tipo A - INOX - (con esagono) e sfera 12,5
Codice Art. D H I H1 h A E s d2 R d1 Q F1 (kN) 3D
- P700080.TM08X04501CIN 80 20 65 26 9 120 13 5 9 12.5 M8 45 58 10
- P700080.TM08X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M8 70 65 10
P700080.0003 P700080.TM10X04501CIN 80 20 65 26 9 120 13 5 9 12.5 M10 45 83 10
P700080.0005 P700080.TM10X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M10 70 95 10
P700080.0007 P700080.TM10X10001CIN 80 20 65 26 9 120 13 5 9 12.5 M10 100 132 10
P700080.0009 P700080.TM12X04501CIN 80 20 65 26 9 120 13 5 9 12.5 M12 45 93 10
P700080.0011 P700080.TM12X07001CIN 80 20 65 26 9 120 13 5 9 12.5 M12 70 110 10
P700080.0013 P700080.TM12X10001CIN 80 20 65 26 9 120 13 5 9 12.5 M12 100 154 10

Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
