23

Y711

Klemmringe

KLEMMRINGE MIT GEWINDEBOHRUNG, GESCHLITZT AUS STAHL UND EDELSTAHL

Ausf. 23V01-0124

Y711:
Gedrehter Automatenstahl.

Feingedreht.

  • Technische Eigenschaften

    Materialien (1):
    Y711:
    Gedrehter Automatenstahl.
    Y711PIN:
    Gedrehter Edelstahl (AISI 303).

    Oberfläche:
    Feingedreht.

    Farbe:
    Y711:
    Brünierung Standard.
    Y711PIN:
    Natur.

    Befestigungsschrauben (2):
    Y711:
    1 Schraube mit Innensechskant aus brüniertem Stahl, Klasse 12.9 DIN 912.

    ACHTUNG:
    Es wird empfohlen, die Welle mit einer Toleranz auszuführen, die unterhalb der Klasse h11 liegt.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

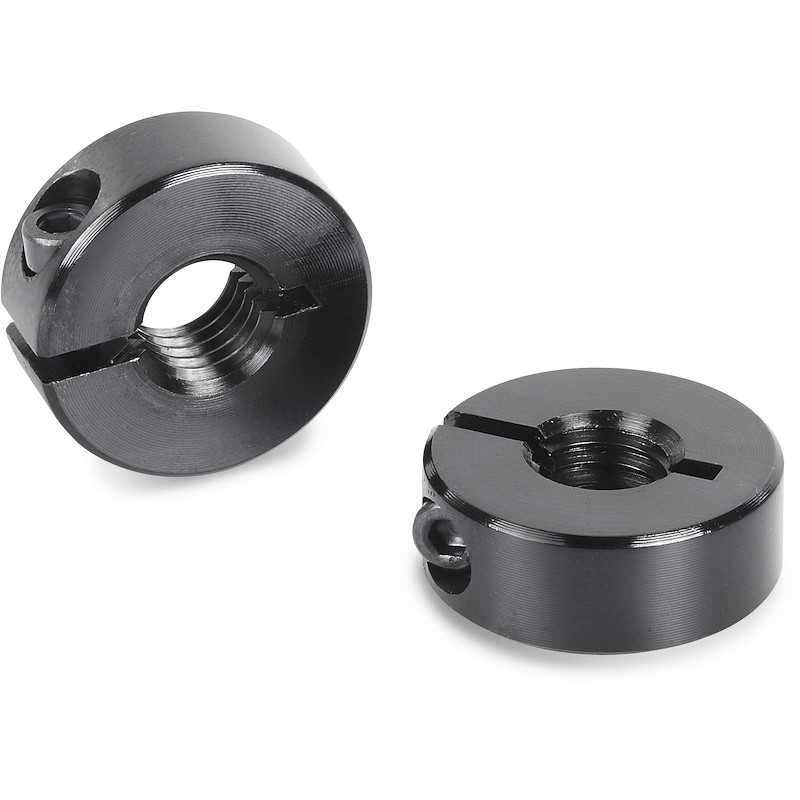

Ausführung Y711: Ringe aus brüniertem Stahl

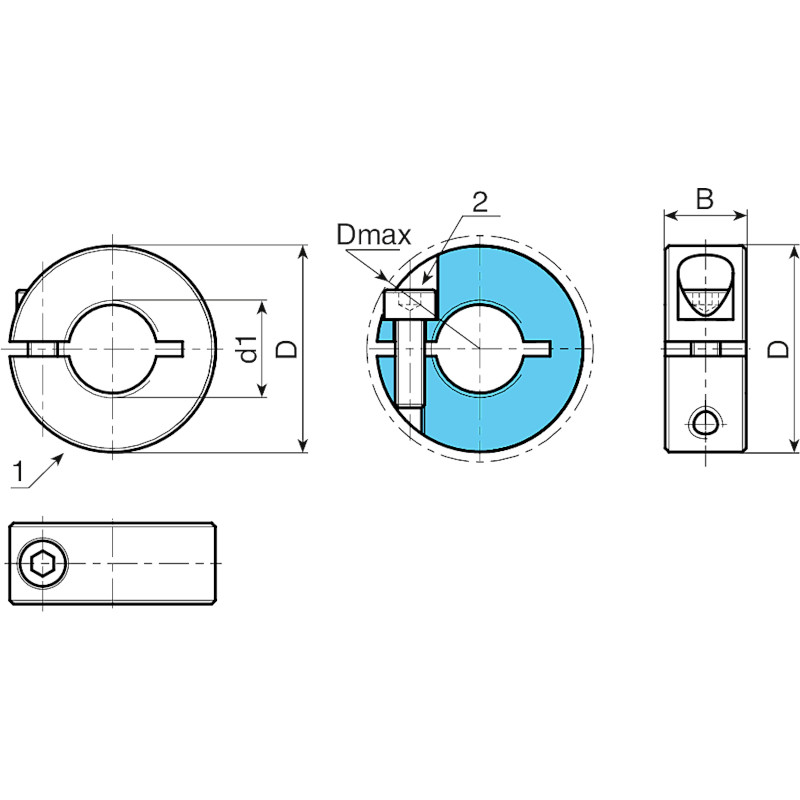

Codice Art. D Dmax B d1 DIN 912
Y711016.0004 Y711016.VBM04 16 20,7 9 M4 M03x8 14
Y711016.0005 Y711016.VBM05 16 20,7 9 M5 M03x8 13,5
Y711016.0006 Y711016.VBM06 16 20,7 9 M6 M03x8 12
Y711018.0002 Y711018.VBM08 18 22,4 9 M8 M03x8 15
Y711024.0002 Y711024.VBM10 24 26 9 M10 M03x10 24.5
Y711028.0002 Y711028.VBM12 28 31,8 11 M12 M04x12 40
Y711034.0002 Y711034.VBM16 34 39,4 13 M16 M05x16 71
Y711040.0002 Y711040.VBM20 40 46,4 15 M20 M06x18 107

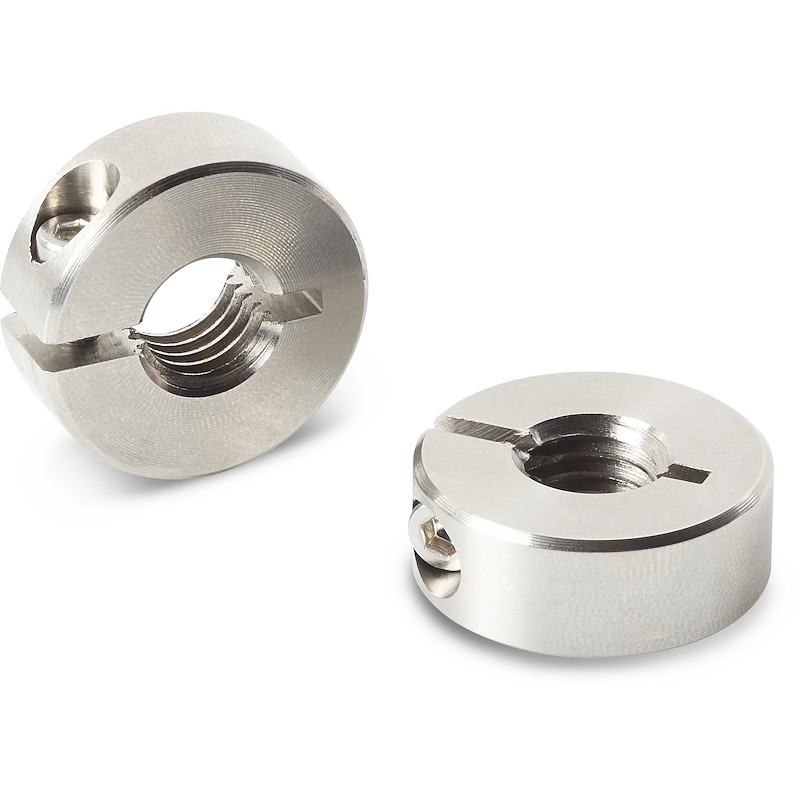

Ausführung Y711 PIN: Ringe aus Edelstahl (AISI 303)
Codice Art. D Dmax B d1 DIN 912
Y711016.0001 Y711016.INM04PIN 16 20,7 9 M4 M03x8 14
Y711016.0002 Y711016.INM05PIN 16 20,7 9 M5 M03x8 13,5
Y711016.0003 Y711016.INM06PIN 16 20,7 9 M6 M03x8 12
Y711018.0001 Y711018.INM08PIN 18 22,4 9 M8 M03x8 15
Y711024.0001 Y711024.INM10PIN 24 26 9 M10 M03x10 24.5
Y711028.0001 Y711028.INM12PIN 28 31,8 11 M12 M04x12 40
Y711034.0001 Y711034.INM16PIN 34 39,4 13 M16 M05x16 71
Y711040.0001 Y711040.INM20PIN 40 46,4 15 M20 M06x18 107
