23

Y710

Klemmringe

KLEMMRINGE GESCHLITZT FORM B AUS STAHL, EDELSTAHL ODER ALUMINIUM - (15% HÖHERE KLEMMKRAFT)

Ausf. 23V01-0124

Y710:
Gedrehter Automatenstahl.

Feingedreht.

  • Technische Eigenschaften

    Materialien (1):
    Y710:
    Gedrehter Automatenstahl.
    Y710PIN:

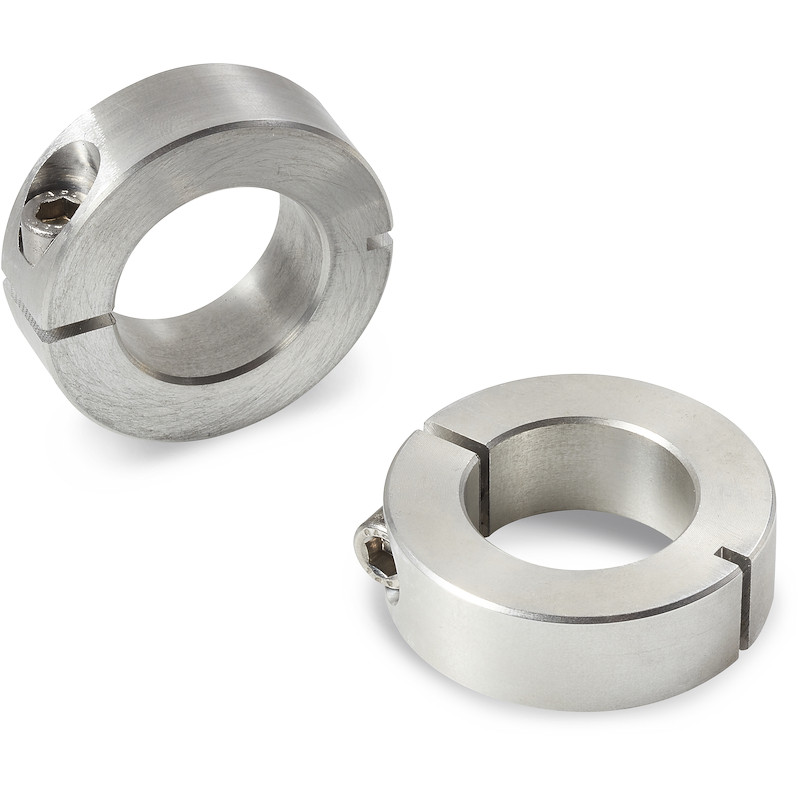

    Gedrehter Edelstahl (AISI 303).
    Y710AND:
    Gedrehtes Aluminium (Al 6060).

    Oberfläche:
    Feingedreht.

    Farbe:
    Y710:
    Brünierung Standard.
    Y710PIN:
    Natur.
    Y710AND:
    Natur.

    Befestigungsschrauben (2):
    Y710:
    1 Schraube mit Innensechskant aus brüniertem Stahl, Klasse 12.9 DIN 912.
    Y710PIN - Y710AND :
    1 Schraube mit Innensechskant aus Edelstahl (AISI 304) DIN 912.

    ACHTUNG:
    Es wird empfohlen, die Welle mit einer Toleranz auszuführen, die unterhalb der Klasse h11 liegt.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

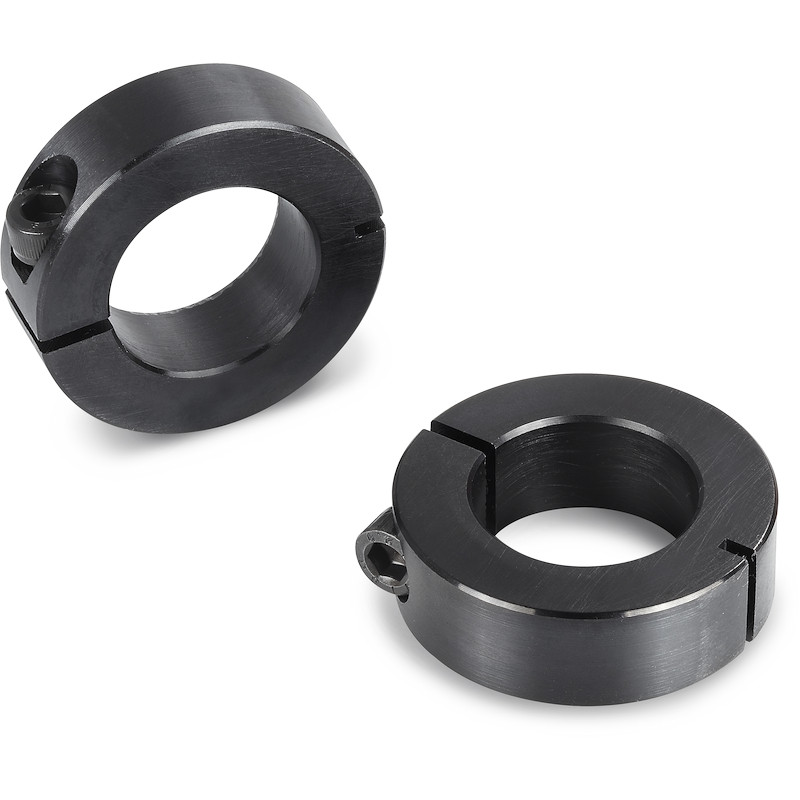

Ausführung Y710: Ringe aus brüniertem Stahl
Codice Art. D Dmax B d1 DIN 912
Y710016.0007 Y710016.VBD04 16 20.7 9 4 M03x8 11.8
Y710016.0008 Y710016.VBD05 16 20.7 9 5 M03x8 11.4
Y710016.0009 Y710016.VBD06 16 20.7 9 6 M03x8 10.5
Y710018.0003 Y710018.VBD08 18 22.4 9 8 M03x8 13
Y710024.0003 Y710024.VBD10 24 26 9 10 M03x10 23
Y710028.0003 Y710028.VBD12 28 31.8 11 12 M04x12 39
Y710034.0005 Y710034.VBD15 34 39.4 13 15 M05x16 68.5
Y710034.0006 Y710034.VBD16 34 39.4 13 16 M05x16 64.5
Y710036.0003 Y710036.VBD18 36 41.1 13 18 M05x16 70
Y710040.0003 Y710040.VBD20 40 46.4 15 20 M06x18 103
Y710042.0003 Y710042.VBD22 42 48.1 15 22 M06x18 103
Y710045.0003 Y710045.VBD25 45 50.8 15 25 M06x18 118
Y710048.0003 Y710048.VBD28 48 53.7 15 28 M06x18 129
Y710054.0003 Y710054.VBD30 54 58.6 15 30 M06x18 175
Y710060.0003 Y710060.VBD40 60 65 15 40 M06x18 171
Y710078.0003 Y710078.VBD50 78 87 19 50 M08x25 400

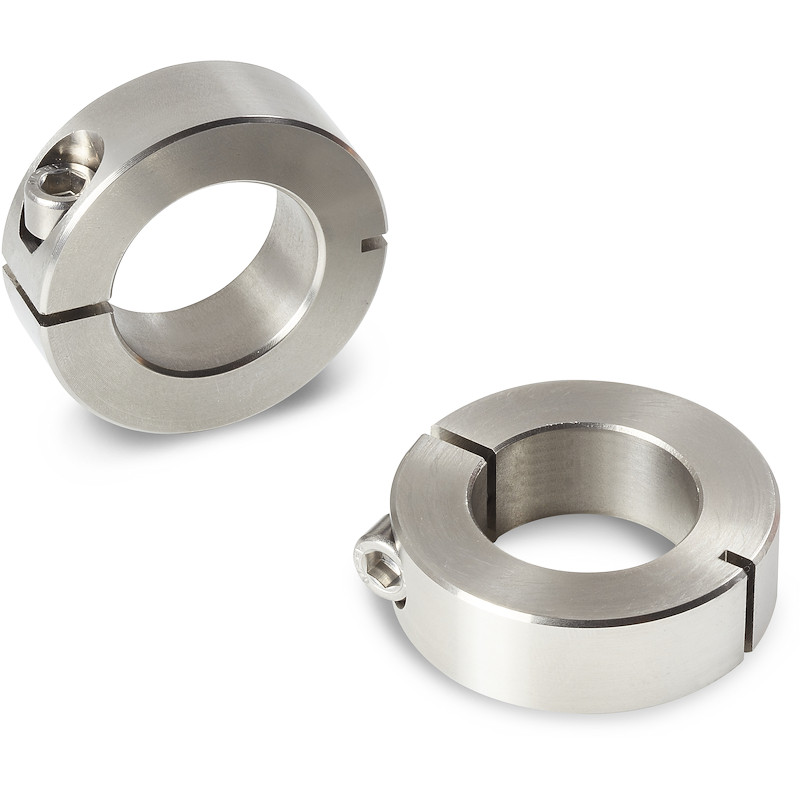

Ausführung Y710 PIN: Ringe aus Edelstahl (AISI 303)
Codice Art. D Dmax B d1 DIN 912
Y710016.0004 Y710016.IND04PIN 16 20.7 9 4 M03x8 11.8
Y710016.0005 Y710016.IND05PIN 16 20.7 9 5 M03x8 11.4
Y710016.0006 Y710016.IND06PIN 16 20.7 9 6 M03x8 10.5
Y710018.0002 Y710018.IND08PIN 18 22.4 9 8 M03x8 13
Y710024.0002 Y710024.IND10PIN 24 26 9 10 M03x10 23
Y710028.0002 Y710028.IND12PIN 28 31.8 11 12 M04x12 39
Y710034.0003 Y710034.IND15PIN 34 39.4 13 15 M05x16 68.5
Y710034.0004 Y710034.IND16PIN 34 39.4 13 16 M05x16 64.5
Y710036.0002 Y710036.IND18PIN 36 41.1 13 18 M05x16 70
Y710040.0002 Y710040.IND20PIN 40 46.4 15 20 M06x18 103
Y710042.0002 Y710042.IND22PIN 42 48.1 15 22 M06x18 109
Y710045.0002 Y710045.IND25PIN 45 50.8 15 25 M06x18 118
Y710048.0002 Y710048.IND28PIN 48 53.7 15 28 M06x18 129
Y710054.0002 Y710054.IND30PIN 54 58.6 15 30 M06x18 175
Y710060.0002 Y710060.IND40PIN 60 65 15 40 M06x18 171
Y710078.0002 Y710078.IND50PIN 78 87 19 50 M08x25 400
Ausführung Y710AN: Ringe aus Aluminium Natur
Codice Art. D Dmax B d1 DIN 912
Y710016.0001 Y710016.AND04 16 20.7 9 4 M03x8 5.1
Y710016.0002 Y710016.AND05 16 20.7 9 5 M03x8 5
Y710016.0003 Y710016.AND06 16 20.7 9 6 M03x8 4.6
Y710018.0001 Y710018.AND08 18 22.4 9 8 M03x8 5.3
Y710024.0001 Y710024.AND10 24 26 9 10 M03x10 9.2
Y710028.0001 Y710028.AND12 28 31.8 11 12 M04x12 15
Y710034.0001 Y710034.AND15 34 39.4 13 15 M05x16 27
Y710034.0002 Y710034.AND16 34 39.4 13 16 M05x16 26.5
Y710036.0001 Y710036.AND18 36 41.1 13 18 M05x16 28.5
Y710040.0001 Y710040.AND20 40 46.4 15 20 M06x18 41
Y710042.0001 Y710042.AND22 42 48.1 15 22 M06x18 42.5
Y710045.0001 Y710045.AND25 45 50.8 15 25 M06x18 45.5
Y710048.0001 Y710048.AND28 48 53.7 15 28 M06x18 51
Y710054.0001 Y710054.AND30 54 58.6 15 30 M06x18 66
Y710060.0001 Y710060.AND40 60 65 15 40 M06x18 67
Y710078.0001 Y710078.AND50 78 87 19 50 M08x25 152
